Połączenie sztywne (130)

Połączenie sztywne (130) pozwala utworzyć połączenie spawane między słupem a jedną lub dwiema belkami. Blacha ścinana jest przyspawana do słupa i przykręcona do belek. Można utworzyć przygotowanie do spawania i żebra.

Utworzone obiekty

Blacha ścinana
Blacha poziomująca
Żebra
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Blacha ścinana jest przyspawana do słupa i przykręcona śrubami do belki.

Ograniczenia

Słup musi być przekrojem I lub przekrojem T. W przypadku przekrojów T belki są połączone z pasami teownika, aby utworzyć przekrój krzyżowy.
Belki muszą być przekrojami I.
Belki mogą być nachylone w poziomie do 5 stopni.
Belki nie mogą być nachylone w pionie.

Kolejność wyboru

Wybierz element główny (słup).
Wybierz pierwszy element podrzędny (belkę).
W razie potrzeby wybierz drugi element podrzędny (belkę).
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

Klucz do identyfikacji elementów


	Opis
1	Blacha ścinana
2	Blacha poziomująca
3	Żebro

karta Obraz

Karta Obraz pozwala określić, czy mają być utworzone przygotowania do spawania, a także wymiary i kształt otworów dostępowych do spawania.

Przygotowania do spawania pasów i środnika

Zdefiniuj, czy na pasach i środniku belki mają być tworzone przygotowania do spawania. Domyślnie przygotowania do spawania nie są tworzone.

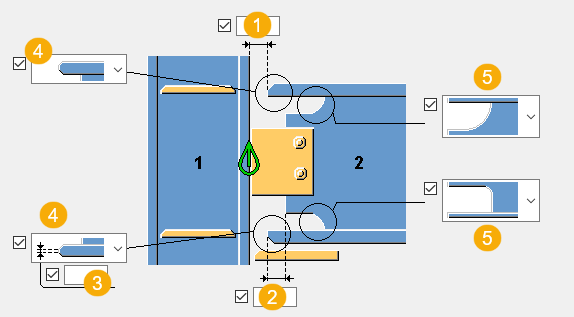

Wymiary


	Opis
1	Wymiar szczeliny przy spawaniu między końcem pasów belki a środnikiem lub pasem słupa.
2	Odległość między końcami środnika belki a pasem belki.
3	Minimalna grubość czoła półki po wykonaniu cięcia przygotowującego do spawania. Najmniejsza możliwa wartość to `2.0 mm`.
4	Typ spoiny na dole i na górze pasa.
5	Typ otworu dostępowego spoiny górnej i dolnej.

Typ spoiny pasa górnego

Wybierz typ przygotowania do spawania dla pasa górnego belki.


Opcja	Opis
	Domyślna Podwójny skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Podwójny skos
	Pojedynczy skos

Górny otwór dostępowy do spawania

Wybierz typ otworu dostępowego do spawania dla środnika belki.


Opcja	Opis
	Domyślna Okrągła Otwór dostępowy do spawania jest okrągły, gdy długość pozioma i głębokość pionowa otworu są takie same. Ustawienia AutoDefault mogą zmienić tą opcję.
	Okrągła
	Wydłużone

Dolny otwór dostępowy do spawania

Wybierz typ otworu dostępowego do spawania dla środnika belki.


Opcja	Opis
	Domyślna Prostokątny Ustawienia AutoDefault mogą zmienić tą opcję.
	Prostokątny
	Wydłużone
	Okrągła

Typ spoiny dolnej półki

Wybierz typ przygotowania do spawania dla pasa dolnego belki.


Opcja	Opis
	Domyślna Podwójny skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Podwójny skos
	Dół jednoukośny
	Fazowanie pojedyncze od góry

Wymiary cięcia belki


	Opis
1	Minimalna grubość środnika po wykonaniu cięcia przygotowawczego do spawania. Najmniejsza możliwa wartość to `2.0 mm`.
2	Głębokość cięcia półki na belce.
3	Długość cięcia półki na belce.

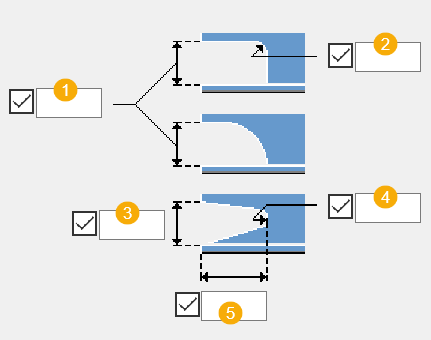

Wymiary otworu dostępowego do spawania


	Opis
1	Pionowa głębokość otworu dostępowego do spawania. Wymiar jest mierzony od spodu górnej półki belki lub od górnej strony dolnej półki belki do górnej części otworu dostępowego do spawania. Wprowadź wartość, aby utworzyć otwór.
2	Promień wewnętrznego narożnika prostokątnego otworu dostępowego do spawania w celu utworzenia okrągłego fazowania.
3	Pionowa głębokość otworu dostępowego do spawania. Wymiar mierzy się od górnej strony dolnej półki belki do punktu na środniku belki, w którym wycięcie otworu dostępowego do spawania wychodzi ze środnika. Wprowadź wartość, aby utworzyć otwór. Wartość może być większa, mniejsza lub równa pionowej głębokości otworu dostępowego do spawania.
4	Średnica otworu dostępowego do spawania w środniku belki. Wymiar odnosi się do okrągłej części wydłużonego otworu dostępowego do spawania.
5	Pozioma długość otworu dostępowego do spawania. Wymiar mierzy się od cięcia przygotowującego do spawania środnika do końca otworu dostępowego do spawania. Wprowadź wartość, aby utworzyć otwór.

zakładka Blacha ścinana

Użyj karty Blacha ścinana, aby zdefiniować właściwości, wymiary i pozycję blachy ścinanej.

Elementy


Opcja	Opis
Blacha ścinana	Grubość blachy ścinanej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

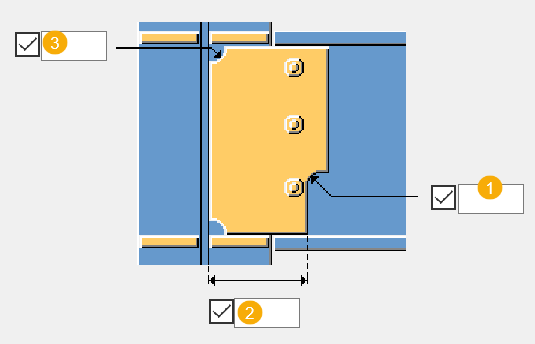

Wymiary


	Opis
1	Promień narożnika blachy ścinanej.
2	Odległość od powierzchni środnika słupa do cięcia narożnika blachy ścinanej. Ten wymiar można zdefiniować, gdy belka jest połączona ze środnikiem słupa.
3	Promień cięcia narożnika blachy ścinanej. Definiuje promień otworu dostępowego do spawania blachy ścinanej w położeniu, gdzie blacha ścinana jest przyspawana do słupa.

Położenie blachy ścinanej


Opcja	Opis
	Domyślna Blacha ścinana jest tworzona po lewej stronie środnika belki. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blacha ścinana jest tworzona po lewej stronie środnika belki.
	Blacha ścinana jest tworzona po prawej stronie środnika belki.

Karta Blacha poziomująca

Użyj karty Blacha poziomująca, aby zdefiniować właściwości części, pozycji i wymiaru. Określ, czy w blasze poziomującej jest tworzone przygotowanie do spawania.

Przygotowanie do spawania blachy poziomującej

Określ, czy w blasze poziomującej jest tworzone przygotowanie do spawania. Domyślnie przygotowanie do spawania nie jest tworzone.

Elementy


Opcja	Opis
Blacha poziomująca	Grubość i szerokość blachy poziomującej. Blachę poziomującą można utworzyć tylko dla połączeń pasa belki do słupa.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

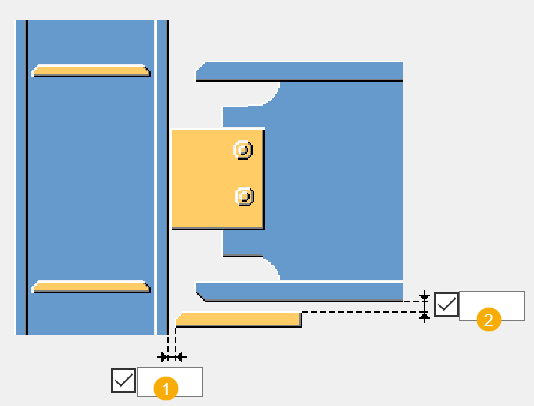

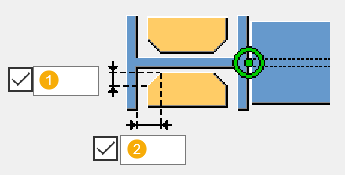

Położenie blachy poziomującej


	Opis
1	Wymiar szczeliny przy spawaniu blachy poziomującej od pasa słupa.
2	Przesunięcie pionowe blachy poziomującej od krawędzi belki.

Wymiary blachy poziomującej


	Opis	Domyślna
1	Minimalna grubość blachy poziomującej po wykonaniu cięcia przygotowawczego do spawania. Najmniejsza możliwa wartość to `2.0 mm`.
2	Długość blachy poziomującej.	`200 mm`

Karta Żebra blachy

Karta Żebra blachy pozwala zdefiniować sposób tworzenia, właściwości i pozycji żebra.

Żebra


Przedrostek	Opis
Żebro górne N/S Żebro dolne N/S Żebro górne F/S Żebro dolne F/S	Grubość i szerokość górnych i dolnych żeber po bliższej i dalszej stronie.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Tworzenie żebra


Opcja	Opcja	Opis
		Domyślna Tworzone jest żebro bez fazowań. Szerokość częściowa. Ustawienia AutoDefault mogą zmienić tą opcję.
		Żebro nie jest tworzone.
		Tworzone jest żebro z liniowym fazowaniem.
		Tworzone jest żebro bez fazowań. Szerokość częściowa.
		Tworzone jest żebro z wklęsłym fazowaniem.
		Tworzone jest żebro z wypukłymi fazowaniami.

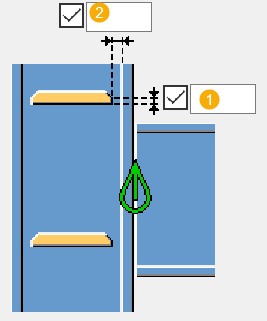

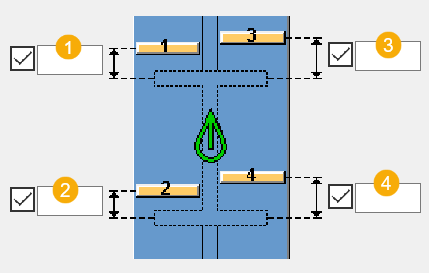

Pozycje żeber


	Opis
1	Rozmiar odstępu między żebrem u góry z dalszej strony a krawędzią półki belki.
2	Rozmiar odstępu między żebrem u dołu z dalszej strony a krawędzią półki belki.
3	Rozmiar odstępu między żebrem u góry z bliższej strony a krawędzią półki belki.
4	Rozmiar odstępu między żebrem u dołu z bliższej strony a krawędzią półki belki.

Rozmiar fazowania żebra


	Opis
1	Pionowy wymiar fazowania
2	Poziomy wymiar fazowania

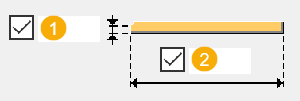

Wymiary żebra


	Opis
1	Długość podstawy żebra. Minimalna grubość blachy usztywniającej po wykonaniu cięcia przygotowującego do spawania. Najmniejsza możliwa wartość to `3.0 mm`.
2	Odległość krawędzi żebra od środnika słupa.

Karta Śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

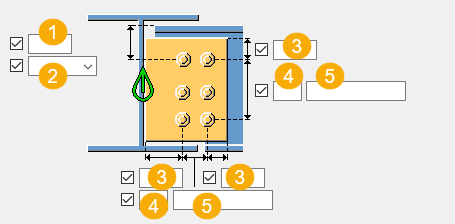

Wymiary grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4
