Połączenie króćcem (119)

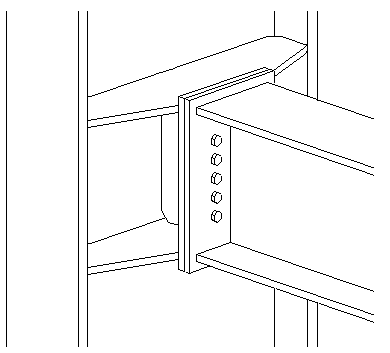

Połączenie kroćcem (119) umożliwia utworzenie połączenia między słupem typu H(I) a belką. Belka może być dowolnego typu. Połączenie może utworzyć osiem blach żeber i cztery blachy wstawki. Blachy końcowe są przykręcone do siebie, a pozostałe blachy są spawane.

Utworzone obiekty

Blachy końcowe
Blachy wstawki
Żebra
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Połączenie kroćcem z połączonymi śrubami blachami końcowymi i blachami wstawki.

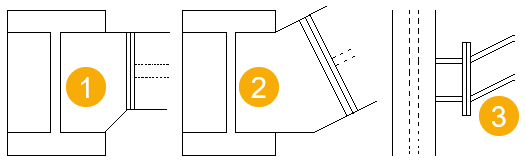

	Element podrzędny może być ukośny lub pochylony. Można utworzyć górne i dolne blachy wstawki. 1 Środnik elementu podrzędnego, który nie jest skierowany do środka słupa (widok z góry). 2 Środnik elementu podrzędnego, który nie jest prostopadły poziomo do słupa (widok z góry). 3 Środnik elementu podrzędnego, który nie jest prostopadły pionowo do słupa (widok z boku).

Kolejność wyboru

Wybierz element główny (słup).
Wybierz element podrzędny (belkę).

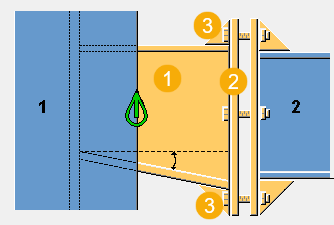

Klucz do identyfikacji elementów


	Opis
1	Blachy żebra
2	Blachy końcowe
3	Blachy wstawki

Karta Obraz

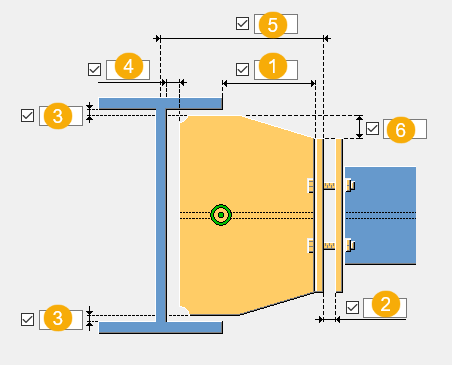

Na zakładce Obraz można określić wymiary blachy końcowej i żebra.

Wymiary


	Opis	Domyślna
1	Odległość od słupa do pierwszej blachy końcowej. Jeśli środnik elementu podrzędnego nie jest poziomo prostopadły do słupa, jest to minimalna odległość od słupa do pierwszej blachy końcowej.	`100 mm`
2	Odległość między blachami końcowymi.	`0 mm`
3	Szczelina między blachą końcową a środnikiem belki.
4	Offset blachy górnej i dolnej od środnika elementu głównego.
5	Rozmiar króćca jako odległość od osi elementu głównego do zewnętrznej krawędzi pierwszej blachy końcowej.
6	Szerokość blach górnej i dolnej.

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Blacha górna Blacha dolna Blacha pośrednia	Grubość górnej, dolnej i pośredniej blachy.
Wstawki górne Wstawki dolne	Grubość górnej i dolnej wstawki.
Blacha końcowa 1 Blacha końcowa 2	Grubość, szerokość i wysokość blachy końcowej.
Górne żebro Żebra dolne Żebro środkowe	Grubość górnego, dolnego i środkowego żebra.
Przesunięcie pionowe blachy końcowej 1	Zdefiniuj offset w pionie blachy końcowej 1.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

karta Parametry

Zakładka Parametry umożliwia sterowanie tworzeniem, położeniem i fazowaniem żebra.

Tworzenie żebra


Opcja	Opis
	Domyślna Pełny Tworzy pełne żebro o takiej samej wysokości jak środnika elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję.
	Pełny Tworzy pełne żebro o takiej samej wysokości jak środnika elementu głównego.
	Pełne obie strony elementu głównego Tworzy pełne żebro o takiej samej wysokości jak środnika elementu głównego.

Odstęp żebra


	Opis
1	Odległość między żebrem a środnikiem słupa
2	Odległość między żebrem a pasem słupa

Pozycje żeber


	Opis
1	Rozmiar szczeliny między górnym żebrem a krawędzią pasa belki.
2	Rozmiar szczeliny między dolnym żebrem a krawędzią pasa belki.

Wymiary fazowania


	Opis
1	Wymiar poziomy fazowania.
2	Wymiar pionowy fazowania.

Typ fazowania


Opcja	Opis
	Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym

Karta Blacha górna/dolna

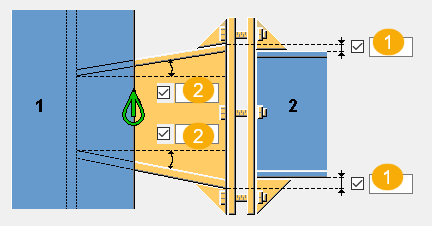

Karta Blacha górna/dolna pozwala zdefiniować odległość zewnętrzną między belką a żebrem oraz kąt między żebrem a poziomem.

Wymiary


	Opis	Domyślna
1	Odległość między zewnętrzną powierzchnią belki a zewnętrzną powierzchnią żebra z przodu.	`0 mm`
2	Kąt między górnym i dolnym przednim żebrem a poziomem. Kąta nie można zdefiniować w sytuacjach nachylonych lub skośnych.	0 stopni

Karta Śruby

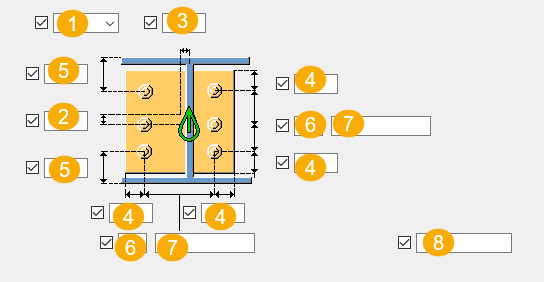

Zakładka Śruby umożliwia określenie właściwości śrub.

Wymiary grupy śrub


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
2	Wymiar pozycji pionowej grupy śrub.
3	Wymiary pozycji poziomej grupy śrub.
4	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
5	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
6	Liczba śrub.
7	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
8	Określ śruby, które mają być usunięte z grupy śrub.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Komentarz

Można podać komentarz.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
