Połączenie kątownikiem (116)

Połączenie kątownikiem (116) łączy belkę z belką lub słupem za pomocą kątownika.

Utworzone obiekty

Połączenie kątownikiem (1 lub 2)
Śruby
Cięcia

Zastosowania


Sytuacja	Opis
	Połączenie kątownikiem ze środnikiem belki.
	Połączenie kątownikiem ze środnikiem belki. Belka podrzędna jest nachylona.
	Połączenie kątownikiem z półką słupa.
	Połączenie kątownikiem z półką słupa. Belka podrzędna jest nachylona.

Kolejność wyboru

Wybierz element główny (belkę lub słup).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz identyfikacji elementu


	Element
1	Połączenie kątownikiem

Zakładka Obraz

Na zakładce Obraz można określić wymiary połączenia kątownikiem oraz jego położenie.

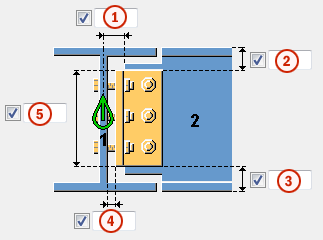

Wymiary


	Opis	Domyślnie
1	Długość wycięcia elementu podrzędnego.
2	Odległość górnej krawędzi kątownika od górnej powierzchni belki podrzędnej. Położenie krawędzi górnej kątownika zmienia wysokość kątownika. Wartość dodatnia powoduje przesunięcie górnej pozycji bliżej środka belki i w efekcie zmniejszenie rozmiaru kątownika. Wartości ujemne zwiększają rozmiar kątownika.	Jeśli nie zostanie podana wartość, rozmiar kątownika zależy od śrub i odległości od ich krawędzi.
3	Odległość dolnej krawędzi kątownika od dolnej powierzchni belki podrzędnej. Położenie dolnej krawędzi kątownika zmienia wysokość kątownika. Wartość dodatnia powoduje przesunięcie górnej pozycji bliżej środka belki i w efekcie zmniejszenie rozmiaru kątownika. Wartości ujemne zwiększają rozmiar kątownika.	Jeśli nie zostanie podana wartość, rozmiar kątownika zależy od śrub i odległości od ich krawędzi.
4	Szczelina między elementem głównym a połączeniem kątownikiem.
5	Wysokość połączenia kątownikiem.

Pozycja kątownika


Opcja	Opis
	Domyślnie Połączenia kątownikiem są tworzone na bliższej i dalszej stronie. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Połączenie kątownikiem jest tworzone na bliższej stronie.
	Połączenia kątownikiem są tworzone na bliższej i dalszej stronie.
	Połączenie kątownikiem jest tworzone na dalszej stronie.

Zakładka Elementy

Zakładka Elementy umożliwia sterowanie właściwościami połączenia kątownikiem.

Połączenie kątownikiem


Element	Opis
Profil L	Określa profil połączenia kątownikiem przez wybór z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Zakładka Podcięcie

Zakładka Podcięcie umożliwia tworzenie podcięć dla belek podrzędnych i sterowanie właściwościami podcięć.

Definicja wcięcia BCSA

Umożliwia zdefiniowanie, czy nacięcia są tworzone zgodnie ze specyfikacjami Brytyjskiego Stowarzyszenia Producentów Konstrukcji Stalowych (British Constructional Steelwork Association – BCSA).


Opcja	Opis
Domyślnie	Wymiary nacięcia.
Tak	Tworzy wycięcie 50 mm dla prostych połączeń typu belka do belki.
Nie	Wymiary nacięcia należy zdefiniować na zakładce Nacięcie.

Wymiary nacięcia

Umożliwia zdefiniowanie górnych i dolnych wymiarów nacięcia w przypadku ustawienia opcji Definicja wcięcia BCSA na Nie.


	Opis
1	Wymiar pionowy nacięcia.
2	Wymiar poziomy nacięcia.

Kształt nacięcia

Umożliwia zdefiniowanie kształtu nacięcia od góry i dołu belki podrzędnej.


Opcja	Opcja	Opis
		Domyślna Tworzy kwadratowe nacięcie po stronie górnej lub dolnej belki podrzędnej. Ustawienia AutoDefault mogą zmienić tą opcję.
		Nie nacinać
		Tworzy kwadratowe wycięcia po stronie górnej lub dolnej belki podrzędnej. Zdefiniuj wymiary wycięć. W połączeniach typu belka do belki z nachyloną belką podrzędną głębokość mierzy się tak, jak pokazano na obrazie.
		Tworzy nacięcie po obu stronach elementu podrzędnego. Zdefiniuj wymiary wycięć.
		Tworzy sfazowane wycięcie po obu stronach belki podrzędnej. Należy zdefiniować wymiary fazowania.
		Tworzy taśmę. Umożliwia zdefiniowanie długości pasa. Półki są całkowicie przecięte.
		Tworzy specjalny typ kwadratowego wycięcia. Zdefiniuj wymiary wycięć. Wycięcie jest kwadratowe do belki podrzędnej. Nie ma wartości domyślnej dla długości ani głębokości.

Strona nacinania

Umożliwia zdefiniowanie strony belki podrzędnej, po której ma zostać utworzone nacięcie. Istnieje możliwość zdefiniowania strony dla góry i dołu belki podrzędnej.


Opcja	Opis
	Domyślna Tworzy wycięcia po obu stronach. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Nacięcia są tworzone po obu stronach.
	Nacięcie jest tworzone z lewej strony.
	Nacięcie jest tworzone z prawej strony.

Zakładka Śruby

Zakładka Śruby umożliwia sterowanie właściwościami śrub. Pozycja pionowa śrub w elemencie głównym musi być wyrównana z pozycją pionową śrub w elemencie podrzędnym. Śrub pionowych nie można rozmieścić równomiernie.

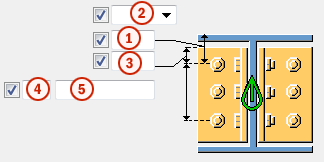

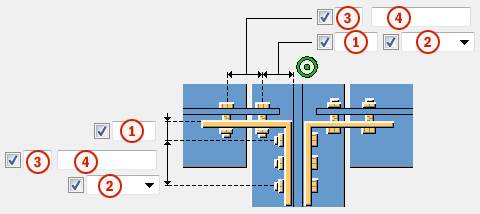

Wymiary grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby.
2	Położenie, w którym należy wstawić śruby.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Długość cięcia

Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
