Stabilizator (114)

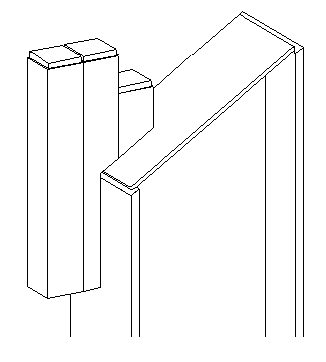

Stabilizator (114) zapewnia dodatkową stabilność konstrukcji podczas montażu belki lub profilu w połączeniu na dachu. Komponent dodaje profile przedłużeń do połączenia wstawki w celu dodatkowego mocowania. Zwykle jeden lub więcej profili lub blach jest przyspawanych do blachy czołowej w połączeniu wstawki.
Utworzone obiekty
-
Profile przedłużeń
-
Blacha czołowa
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Profile przedłużeń są tworzone na górze słupa wstawki. Słup może być typu H (I) lub skrzynkowy. Profile przedłużające mogą być dowolnego typu. Nie ma ograniczeń co do położenia słupa. W przypadku słupa o profilu H (I) blacha czołowa może być nachylona tylko równolegle do środnika. Jeżeli słup ma profil skrzynkowy, blacha czołowa może być nachylona równolegle do środnika lub pasa. Górny otwór profili skrzynkowych można zamknąć blachą czołową, aby zapobiec przedostawaniu się wody do środka. |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz element podrzędny.
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Profil zewnętrzny |
|
2 |
Profil środkowy |
|
3 |
Profil wewnętrzny |
karta Obraz
Karta Obraz umożliwia definiowanie wymiarów połączenia i tworzenie stron.

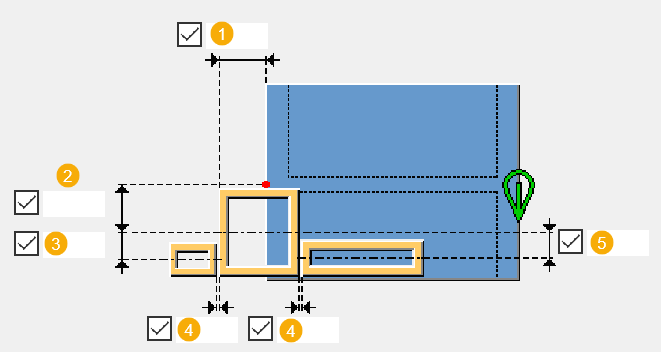

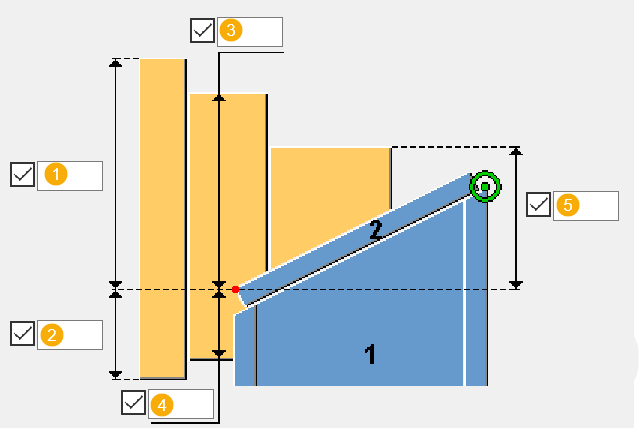

Wymiary
| Domyślna | ||
|---|---|---|
|
1 |
Odległość pionowa górnego węzła profilu zewnętrznego od głównego punktu odniesienia. |
300 mm |
|
2 |
Odległość pionowa dolnego węzła profilu zewnętrznego od głównego punktu odniesienia. |
300 mm |
|
3 |
Odległość pionowa górnego węzła profilu środkowego od głównego punktu odniesienia. |
300 mm |
|
4 |
Odległość pionowa dolnego węzła profilu środkowego od głównego punktu odniesienia. |
300 mm |
|
5 |
Odległość pionowa górnego węzła profilu wewnętrznego od głównego punktu odniesienia. |
200 mm |
| Opis | Domyślna | |
|---|---|---|
|
1 |
Odległość pozioma górnego lub dolnego węzła profilu wewnętrznego od głównego punktu odniesienia. |
0 mm |
|
2 |
Odległość pozioma górnego lub dolnego węzła profilu środkowego od osi słupa albo od górnej lub dolnej krawędzi słupa. |
0 mm |
|
3 |
Odległość pozioma górnego lub dolnego węzła profilu zewnętrznego od górnego lub dolnego węzła profilu środkowego. |
0 mm |
|
4 |
Odległość pozioma górnego lub dolnego węzła profilu wewnętrznego lub zewnętrznego od powierzchni profilu środkowego lub głównego punktu odniesienia, jeżeli nie ma profilu środkowego. |
0 mm |
|
5 |
Odległość pozioma górnego lub dolnego węzła profilu wewnętrznego od górnego lub dolnego węzła profilu środkowego. |
0 mm |
Strona tworzenia
| Opcja | Opis |
|---|---|
|
|
Profile przedłużające są tworzone do dolnej części nachylenia. Jest to opcja domyślna. |
|
|
Profile przedłużające są tworzone do górnej części nachylenia. |
Karta Profil zewnętrzny/Profil środkowy/Profil wewnętrzny
Karty Profil zewnętrzny, Profil środkowy i Profil wewnętrzny umożliwiają zdefiniowanie sposobu tworzenia, właściwości, pozycji i kształtu elementu.
Przedrostek
Wybierz Tak , aby utworzyć profil.
| Opcja | Opis |
|---|---|
|
Profil zewnętrzny |
Umożliwia wybranie profilu z katalogu profili. |
|
Profil środkowy |
Umożliwia wybranie profilu z katalogu profili. Wybierz, czy ma zostać utworzony profil poziomy, czy pionowy. |
|
Profil wewnętrzny |
Umożliwia wybranie profilu z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Odległość pozioma
Zdefiniuj, jak ma być mierzona pozioma odległość górnego lub dolnego węzła profilu.
| Opcja | Opis |
|---|---|
|
|
Mierzone od osi słupa |
|
|
Mierzona od górnej krawędzi słupa |
|
|
Mierzona od dolnej krawędzi słupa |
Pozycja pozioma na głębokości
| Opcja | Opis |
|---|---|
|
|
Tył |
|
|
Poniżej |
|
|
Nad |
Pozycja pozioma w płaszczyźnie
Zdefiniuj pozycję poziomą profilu w płaszczyźnie.
| Opcja | Opis |
|---|---|
|
|
Środek |
|
|
Prawy |
|
|
Lewy |
Typ cięcia profilu
| Opcja | Opis |
|---|---|
|
|
Profil nie jest cięty. |
|
|
Skos, cięcie |
|
|
Kwadrat, cięcie |
|
|
Skos |
|
|
Kwadrat |
Kierunek profilu
| Opcja | Opis |
|---|---|
|
|
Kierunek nie jest odwrócony. |
|
|
Kierunek jest odwrócony. |
Karta Blachy czołowe
Karta Blachy czołowe umożliwia zdefiniowanie właściwości elementu i utworzenie blachy czołowej.
Przedrostek
| Opcja | Opis | Domyślna |
|---|---|---|
|
Blacha czołowa |
Grubość blachy czołowej. |
15 mm |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Tworzenie blachy czołowej
Można oddzielnie wybrać, czy blacha czołowa ma zostać utworzona dla profilu zewnętrznego, środkowego i wewnętrznego.
| Opcja | Opis |
|---|---|
|
|
Blacha czołowa nie jest tworzona. |
|
|
Blacha czołowa jest tworzona dla profilu pośredniego. |
|
|
Blacha czołowa jest tworzona dla profilu zewnętrznego. |
|
|
Blacha czołowa jest tworzona dla profilu wewnętrznego. |
Odległość krawędzi blachy czołowej
| Opis | |
|---|---|
|
1 |
Wymiar krawędzi pionowej. |
|
2 |
Wymiar krawędzi poziomej. |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
