Blacha końcowa z blachami wyrównawczymi (111)

Komponent Blacha końcowa z blachami wyrównawczymi (111) łączy belki za pomocą blachy końcowej z blachami wyrównawczymi. Blachę końcową należy przyspawać do belki podrzędnej, a następnie przykręcić do belki głównej.

Utworzone obiekty

Blacha końcowa
Blachy wyrównawcze
śruby
Spoiny
Cięcia

Zastosowania


Sytuacja	Opis
	Połączenie z blachą końcową i kołnierzami wyrównawczymi.
	Połączenie z blachą końcową i blachami wyrównawczymi. Belka podrzędna jest nachylona.

Kolejność wyboru

Wybierz element główny (belkę).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Element
1	Blacha końcowa
2	Blacha wyrównawcza

zakładka Obraz

Użyj zakładki Obraz, aby określić położenie blach.

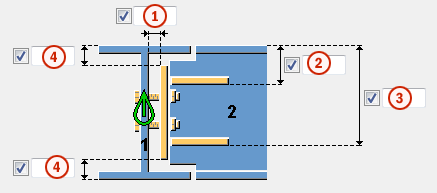

Wymiary


	Opis
1	Szczelina między belką główną a blachą końcową.
2	Odległość między wewnętrzną krawędzią blachy kołnierzowej a półką belki podrzędnej.
3	Odległość między zewnętrzną krawędzią blachy kołnierzowej a półką belki podrzędnej.
4	Odległość między krawędzią blachy końcowej a półką belki głównej.


	Opis
1	Poziomy wymiar fazowania blachy kołnierzowej.
2	Wymiar blachy kołnierzowej pozostały po utworzeniu fazowania.
3	Wewnętrzny wymiar fazowania blachy kołnierzowej.

Zakładka Elementy

Użyj zakładki Elementy, aby określić właściwości blachy.

Blacha


Element	Opis
Blacha końcowa	Określ grubość i wysokość blachy końcowej.
Blacha wyrównawcza	Określ grubość, szerokość i wysokości blachy kołnierzowej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Nacięcie

Zakładka Podcięcie umożliwia tworzenie podcięć dla belek podrzędnych i sterowanie właściwościami podcięć.

Definicja wcięcia BCSA

Umożliwia zdefiniowanie, czy nacięcia są tworzone zgodnie ze specyfikacjami Brytyjskiego Stowarzyszenia Producentów Konstrukcji Stalowych (British Constructional Steelwork Association – BCSA).


Opcja	Opis
Domyślnie	Wymiary nacięcia.
Tak	Tworzy wycięcie 50 mm dla prostych połączeń typu belka do belki.
Nie	Wymiary nacięcia należy zdefiniować na zakładce Nacięcie.

Wymiary nacięcia

Umożliwia zdefiniowanie górnych i dolnych wymiarów nacięcia w przypadku ustawienia opcji Definicja wcięcia BCSA na Nie.


	Opis
1	Wymiar pionowy nacięcia.
2	Wymiar poziomy nacięcia.

Kształt nacięcia

Umożliwia zdefiniowanie kształtu nacięcia od góry i dołu belki podrzędnej.


Opcja	Opcja	Opis
		Domyślna Tworzy kwadratowe nacięcie po stronie górnej lub dolnej belki podrzędnej. Ustawienia AutoDefault mogą zmienić tą opcję.
		Nie nacinać
		Tworzy kwadratowe wycięcia po stronie górnej lub dolnej belki podrzędnej. Zdefiniuj wymiary wycięć. W połączeniach typu belka do belki z nachyloną belką podrzędną głębokość mierzy się tak, jak pokazano na obrazie.
		Tworzy nacięcie po obu stronach elementu podrzędnego. Zdefiniuj wymiary wycięć.
		Tworzy sfazowane wycięcie po obu stronach belki podrzędnej. Należy zdefiniować wymiary fazowania.
		Tworzy taśmę. Umożliwia zdefiniowanie długości pasa. Półki są całkowicie przecięte.
		Tworzy specjalny typ kwadratowego wycięcia. Zdefiniuj wymiary wycięć. Wycięcie jest kwadratowe do belki podrzędnej. Nie ma wartości domyślnej dla długości ani głębokości.

Strona nacinania

Umożliwia zdefiniowanie strony belki podrzędnej, po której ma zostać utworzone nacięcie. Istnieje możliwość zdefiniowania strony dla góry i dołu belki podrzędnej.


Opcja	Opis
	Domyślna Tworzy wycięcia po obu stronach. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Nacięcia są tworzone po obu stronach.
	Nacięcie jest tworzone z lewej strony.
	Nacięcie jest tworzone z prawej strony.

Karta Śruby

Zakładka Śruby umożliwia sterowanie właściwościami śrub.

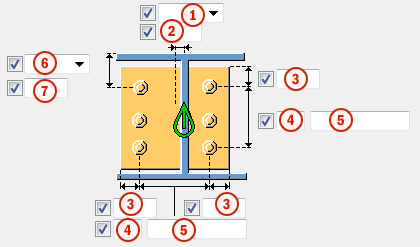

Wymiary grupy śrub


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
2	Wymiary pozycji poziomej grupy śrub.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
7	Wymiar pozycji pionowej grupy śrub.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Komentarz

Można podać komentarz.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
