Górna wstawka (106)

Górna wstawka (106) łączy dwa rygle u szczytu ramy portalowej. Komponentu można również użyć w innych podobnych sytuacjach.

Utworzone obiekty

Blachy końcowe
Blachy wstawki
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Rygle połączone dwiema blachami końcowymi. Wstawki zostaną utworzone.

Ograniczenia

Oba rygle muszą mieć przekrój I o tym samym profilu.
Środniki rygli muszą leżeć w tej samej płaszczyźnie pionowej.
Blachy wstawek są tworzone ze wspólną głębokością projektową.

Kolejność wyboru

Wybierz element główny.
Wybierz element podrzędny.

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

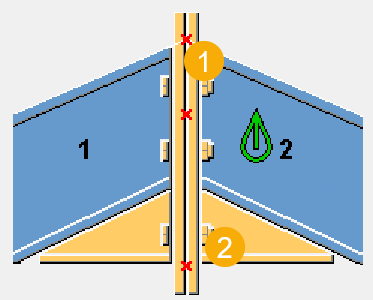

Klucz do identyfikacji elementów


	Opis
1	Blacha końcowa
2	Blacha wstawki

Karta Obraz

Na karcie Obraz można określić wymiary połączenia.

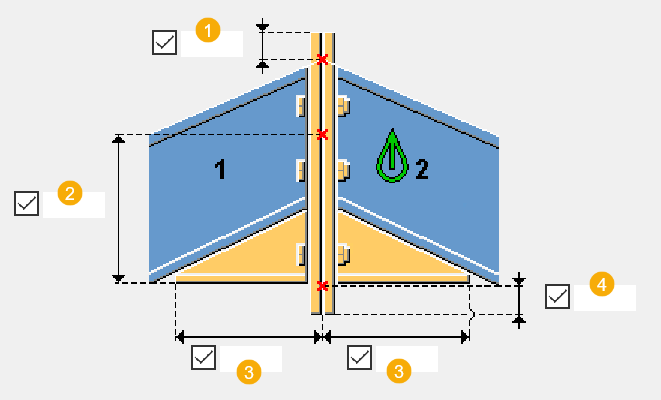

Wymiary


	Opis
1	Wymiar blachy końcowej powyżej przecięcia pomiędzy górnymi półkami rygli
2	Wysokość konstrukcji wstawki Odległość w pionie od przecięcia osi głównej rygla z linią pionową pomiędzy blachami końcowymi, do przecięcia dolnych pasów blachy wstawkowej na tej samej linii pionowej.
3	Wymiar poziomy od krawędzi blachy wstawki do linii pionowej pomiędzy blachami końcowymi
4	Minimalny wymiar blachy końcowej poniżej przecięcia pomiędzy pasami wstawki Rzeczywisty wymiar może być większy w celu zaokrąglenia długości blach końcowych.

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Blacha końcowa	Grubość, szerokość i wysokość blachy końcowej
Środnik wstawki	Grubość i szerokość wstawki
Pas wstawki	Grubość i szerokość wstawki
Profil wstawki	Umożliwia wybranie profilu z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

karta Parametry

Karta Parametry umożliwia określenie położenia blach końcowych.

Położenie blachy końcowej


Opcja	Opis

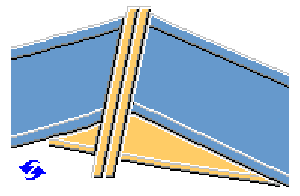

	Domyślna Blachy końcowe przecinają kąt pomiędzy dwoma ryglami na pół. Blachy wstawki są umieszczone pod tym samym kątem co blachy końcowe. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blachy końcowe są umieszczone pionowo.
	Blachy końcowe przecinają kąt pomiędzy dwoma ryglami na pół.

Karta Śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

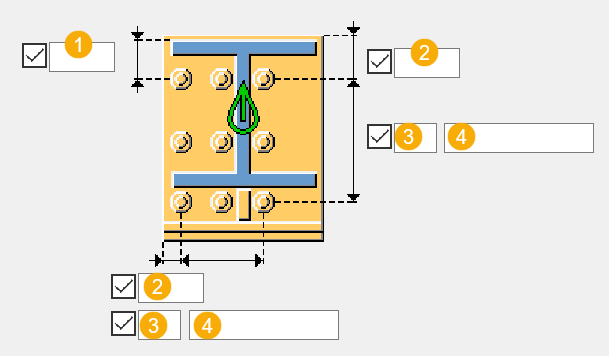

Wymiary grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Zakładka Otwory

Na zakładce Otwory można określić położenia otwory pod ocynk w blachach końcowych.


Opcja	Opis
Norma śruby	Wybierz normę śruby.
Typ śruby	Wybierz typ śruby w celu określenia położenia, do którego mają być dołączone śruby.
Wczytaj dane z	Można wybrać, aby za pomocą pliku definicji sinkholes.dat określić domyślne wartości offsetów poziomych i pionowych oraz średnice górnych i dolnych otworów. Plik jest przeszukiwany w następującej kolejności: Folder ustawień dla stali w środowisku common (..\Environments\common\system\Steel), folder modelu `XS_FIRM`, folder `XS_PROJECT` i `XS_SYSTEM`. Można również wybrać opcję, aby określić otwory w oknie dialogowym komponentu.

Liczba otworów

Środkiem grupy otworów jest punkt środkowy belki oraz punkt środkowy wstawki, jeśli wstawka istnieje. Grupy otworów składają się z 0, 1, 2 lub 4 otworów.


Opcja	Opis
	Domyślna Brak otworów Ustawienia AutoDefault mogą zmienić tą opcję.
	Brak otworów
	1 otwór
	2 otwory
	4 otwory

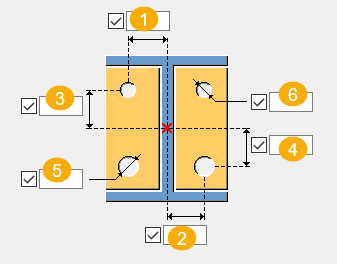

Pozycje otworów



1	Odległość pozioma między środkiem blachy końcowej a górnym otworem.
2	Odległość pozioma między środkiem blachy końcowej a dolnym otworem.
3	Odległość pionowa między środkiem blachy końcowej a górnym otworem.
4	Odległość pionowa między środkiem blachy końcowej a dolnym otworem.
5	Średnica dolnego otworu.
6	Średnica górnego otworu.

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Projekt

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
