Osadzenie rury na słupie (100)
Osadzenie rury na słupie (100) tworzy połączenie między jednym lub dwoma ryglami RHS a słupem. Profile RHS znajdują się w górnej części słupa.
Utworzone obiekty
-
Blacha końcowa
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Poręcze połączone ze słupem. Aby upewnić się, że śrubę można dokręcić, połączenie może utworzyć cięcie pod kątem 45 stopni w ryglu lub większe otwory w przeciwległym pasie, przez które można przełożyć klucz. |
|
|
Stalowe rygle rurowe połączone ze słupem, z opcjami dostępu do śrub przez łuk lub otwórz. |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz element podrzędny.
-
W razie potrzeby wybierz drugi element podrzędny.
-
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha końcowa |

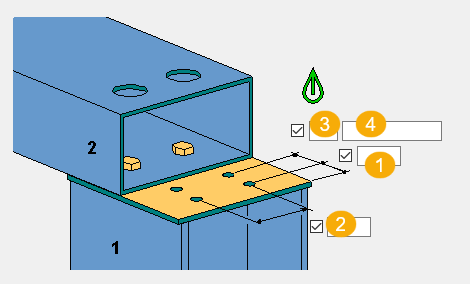

karta Obraz
Karta Obraz służy do definiowania odległości krawędzi i odstępów między otworami.
Wymiary
| Opis | |
|---|---|
|
1 |
Odległość od krawędzi śruby |
|
2 |
Rozstaw śrub |
|
3 |
Liczba śrub |
|
4 |
Rozstaw śrub |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha końcowa |
Grubość, szerokość i wysokość blachy końcowej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Offset blachy końcowej
| Opcja | Opis |
|---|---|
|
|
Zdefiniuj offset całej blachy końcowej. |
|
|
Zdefiniuj offset częściowej blachy końcowej. |
karta Parametry
Karta Parametry umożliwia zdefiniowanie cięć i otworów belek.
Ścięcie belki
| Opcja | Opis |
|---|---|
|
|
Belka nie jest fazowana. |
|
|
Belka jest fazowana. |
Pozycja belki
| Opcja | Opis |
|---|---|
|
|
Koniec belki jest umieszczony na środku słupa. |
|
|
Koniec belki jest odsunięty od środka słupa. |

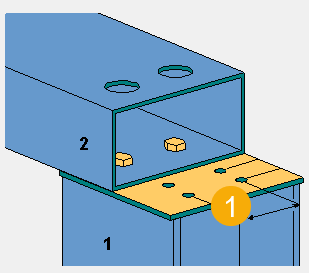

Wymiary
| Opcja | Opis |
|---|---|
|
|
1 Odległość krawędzi belki od osi słupa 2 Średnica otworu Jeśli istnieje tylko jeden element podrzędny i chcesz utworzyć jeden duży otwór w ryglu, nie wprowadzaj żadnej wartości offsetu. W tej sytuacji rygiel nie jest cięty. |
|
|

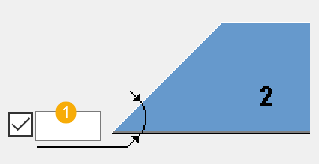

1 Stopień fazowania |
Typ otworu
Określ typ otworów w pasie górnym prostokątnego profilu rurowego.
| Opcja | Opis |
|---|---|
|
|
Śruby zostaną utworzone. |
|
|
Cięcia są tworzone. |
Tworzenie otworu
Określ tworzenie otworu, gdy istnieje tylko jeden element podrzędny.
| Opcja | Opis |
|---|---|
|
|
Otwory dla położenia elementu podrzędnego nie są tworzone. |
|
|
Otwory dla położenia elementu podrzędnego są tworzone. |
Karta Śruby
Zakładka Śruby umożliwia określenie właściwości śrub.
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
