TOP_LEVEL
To jest atrybut szablonu. Atrybuty szablonów mogą być używane do filtrowania lub pobierania danych z modelu i stosowane w rysunkach i raportach. Na przykład, kiedy tworzysz raport, Tekla Structures zastępuje atrybuty dodane w szablonie raportu wartościami powiązanych właściwości obiektów.
Ten atrybut wyświetla górny poziom pojedynczego elementu, zespołu betonowego, zespołu, elementu połączenia lub obiektu wylewanego.

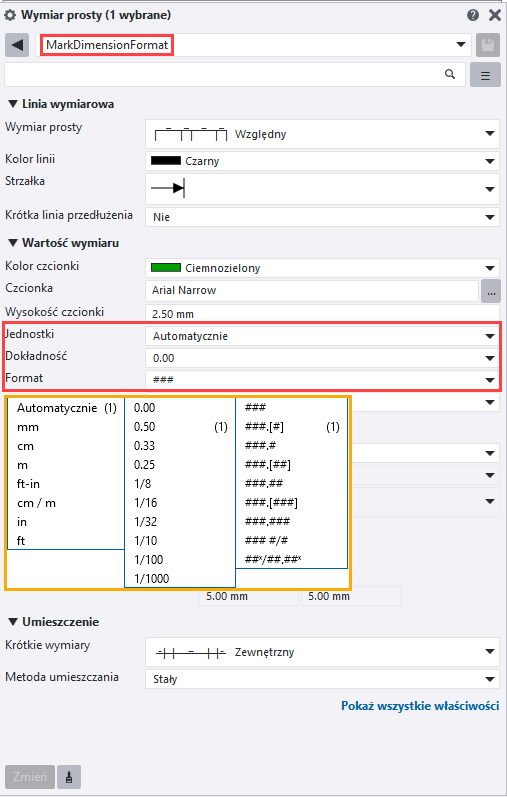

Poziom górny pobiera jednostkę i dokładność z pliku właściwości wymiaru MarkDimensionFormat.dim. Ustawienia zapisane w MarkDimensionFormat.dim w panelu właściwości wymiaru na otwartym rysunku można modyfikować.
Poziom odniesienia ma wpływ na atrybut TOP_LEVEL, gdy opcja Położenie według ma wartość Punkt początkowy modelu lub jest punktem bazowym projektu znajdującym się w punkcie początkowym modelu.
Możesz użyć tego atrybutu jako atrybutu zdefiniowanego przez użytkownika także w znakach elementów i uwagach połączonych.
Uwaga:
Ten atrybut wyświetla wartość w formie tekstu, więc nie można użyć formuły z tym atrybutem. Zamiast niego należy użyć opcji TOP_LEVEL_UNFORMATTED.
