Porównywanie elementów lub zespołów
Można porównać dwa wybrane elementy lub zespoły, aby sprawdzić, na przykład, czy otrzymały ten sam numer pozycji.
-
Na karcie Edytuj kliknij Porównaj, a następnie wybierz Porównaj elementy lub Porównaj zespoły.

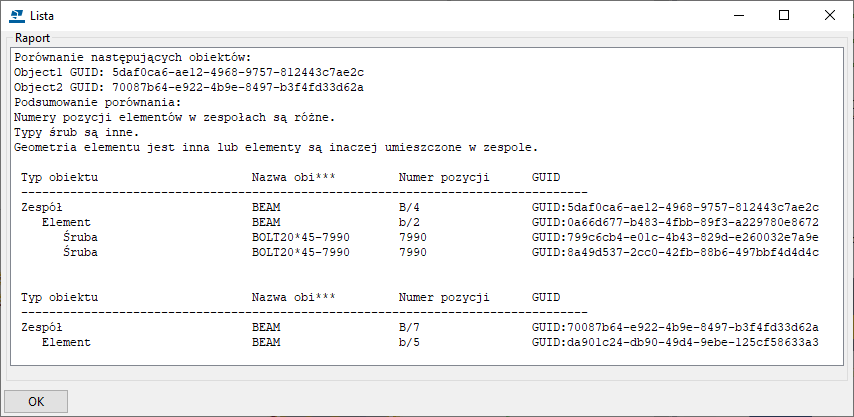

Tekla Structures wyświetli wyniki na pasku stanu i otworzy raport zawierający więcej szczegółów. Na przykład, można uzyskać informację, że geometria elementu jest inna lub elementy są inaczej umieszczone w zespole.
Po wybraniu wierszy w raporcie Tekla Structures wyróżni odpowiadające im obiekty w modelu i będzie można dokładniej badać te obiekty. Można na przykład wybrać podzespoły w poprzednio porównywanych zespołach i ponownie użyć polecenia Porównaj zespoły, aby porównać te podzespoły.
W razie potrzeby można dostosować szablon raportu porównania do swoich potrzeb. W przypadku zainstalowania Tekla Structures w folderze ..\Program Files szablon jest domyślnie dostępny w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Skopiuj szablon TS_Report_Assembly_Comparison.rpt do swojego folderu projektu lub folderu firmowego, a następnie zmodyfikuj skopiowany szablon zgodnie z potrzebami.
