Linie referencyjne i uchwyty elementów

Podczas tworzenia elementu w Tekla Structures można umieścić element, wskazując punkty. Te punkty są punktami odniesienia elementu. Linia referencyjna elementu to linia między dwoma punktami referencyjnymi, która ma uchwyty elementu na obu końcach. Uchwyty elementu mogą służyć do przesuwania obiektu modelu lub zmieniania kształtu lub rozmiaru obiektu modelu.

Linie referencyjne elementu

W przypadku wskazania dwóch punktów w celu umieszczenia elementu, wskazane punkty tworzą linię referencyjną elementu i na końcach linii są wyświetlane uchwyty elementu. Położenie elementu jest zawsze określane względem jej punktów referencyjnych.

Jeśli zmienisz wartości Pozycja elementu w panelu właściwości, profil elementu przesunie się wokół linii odniesienia; położenie linii odniesienia w modelu nie zostanie przesunięte.

Domyślnie linia referencyjna elementu jest niewidoczna w modelu. Pokazanie jej może być użyteczne np. podczas przyciągania do środkowych punktów elementów.

  1. Aby linia referencyjna elementu była widoczna w modelu, należy dwukrotnie kliknąć na widok, aby otworzyć okno dialogowe Właściwości widoku .
  2. Kliknij Wyświetl..., aby otworzyć okno dialogowe Wyświetl.
  3. Na zakładceZaawansowane zaznacz pole wyboru Linia odniesienia elementu.
  4. Kliknij Zmień.

    Linia referencyjna elementu zostanie wyświetlona.

Należy pamiętać, że podczas tworzenia elementów poziomych, takich jak belki, należy zawsze wskazywać punkty w tym samym kierunku, na przykład od lewej do prawej i od dołu do góry (w dodatnich kierunkach x, y). Dzięki temu Tekla Structures będzie w analogiczny sposób umieszczać i wymiarować elementy na rysunkach, a znaki elementu automatycznie pojawią się na tym samym końcu elementu.

Aby zapewnić prawidłowy obrót belki na rysunkach, należy we właściwościach elementu nadać opcji Obrót wartość Góra.

Uchwyty elementu

Tekla Structures wskazuje kierunek elementu za pomocą uchwytów. Po wybraniu elementu Tekla Structures wyświetla uchwyty. Uchwyt punktu początkowego elementu ma kolor żółty, a pozostałe uchwyty kolor magenta.

Więcej informacji na temat wybierania uchwytów elementu można znaleźć w sekcji Wybieranie obiektów.

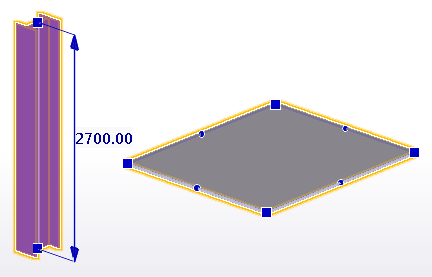

Jeśli Bezpośrednia zmiana jest włączona, Tekla Structures wyświetla również uchwyty bezpośredniej zmiany dla punktów odniesienia, narożników, segmentów i środkowych punktów segmentów wybranego elementu. Uchwyty te mają kolor niebieski.

Uchwyty elementów i uchwyty bezpośredniej modyfikacji nie są widoczne jednocześnie. Jeśli nie chcesz używać uchwytów bezpośredniej zmiany, upewnij się, że bezpośrednia zmiana jest wyłączona.

Jeśli nie chcesz używać bezpośredniej zmiany, możesz zmienić długość elementu przy pomocy jego uchwytów.

  1. Aby rozpocząć modyfikowanie długości elementu za pomocą uchwytów elementu, upewnij się, że przełącznik Bezpośrednia zmiana nie jest aktywny.

  2. Wybierz element.

    Tekla Structures podświetli uchwyty elementu.

  3. Kliknij jeden z uchwytów, aby go wybrać.

  4. Przesuń uchwyt w taki sam sposób jak pozostałe obiekty Tekla Structures.

    Kliknij np. prawym przyciskiem myszy i wybierz polecenie Przesuń.

    Jeśli aktywna jest funkcja Przeciągnij i upuść, wystarczy przeciągnąć uchwyt w nowe położenie.

Zamień uchwyty elementów

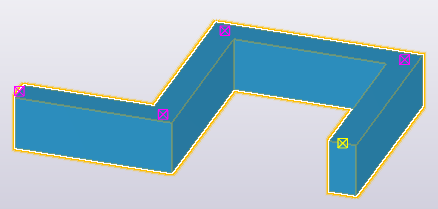

Makro Zamień uchwyty umożliwia zmianę kierunku modelowania elementu. Zmienia ono kolor uchwytu początkowego z żółtego na magenta i odwrotnie.

  1. Wybierz element, którego kierunek modelowania chcesz zmienić.

    Tekla Structures wyświetli uchwyty elementu.

  2. Przejdź do pola Szybkie uruchamianie, rozpocznij wpisywanie ciągu znaków Zamień uchwyty, a następnie wybierz polecenie Makro.Zamień uchwyty z wyświetlonej listy.

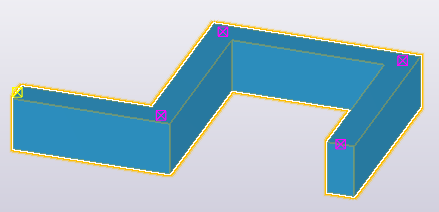

    Tekla Structures zmienia kierunek modelowania elementu i zamienia uchwyty końcowe na początkowe.
