To jest atrybut szablonu. Atrybuty szablonów mogą być używane do filtrowania lub pobierania danych z modelu i stosowane w rysunkach i raportach. Na przykład, kiedy tworzysz raport, Tekla Structures zastępuje atrybuty dodane w szablonie raportu wartościami powiązanych właściwości obiektów.

Atrybut CUSTOM.REBAR_SHAPE_COUPLERS jest dostępny tylko w polach graficznych, gdy typem zawartości jest REBAR.

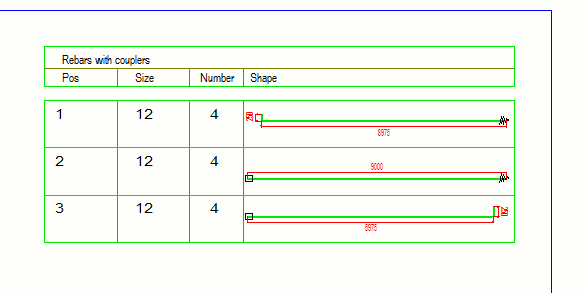

W polu Tekla Structures upewnij się, że Twój układ rysunku zawiera żądaną tabelę. Domyślnie tabela rebar_with_couplers jest dostępna na liście dostępnych tabel.

Rysunek musi zawierać co najmniej kilka prętów zbrojeniowych, w przeciwnym razie nie będzie niczego do pokazania w tabelce.

Dostosuj symbole łączników i kotw końcowych.

Możesz dostosować sposób wyświetlania symboli łączników i kotw końcowych.

1. Możesz zdefiniować mapowanie między właściwościami modelu i rzeczywistym symbolem różnych typów łączników lub kotew końcowych.

   Mapowanie odbywa się w pliku RebarCoupler.Symbols.dat znajdującego się domyślnie w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system. Plik może się znajdować w folderze modelu albo dowolnym ze wspólnych folderów systemowych zdefiniowanych przez opcje zaawansowane XS_PROJECT, XS_FIRM i XS_SYSTEM. Aby zapoznać się z instrukcjami sterowania mapowaniem, zobacz plik RebarCoupler.Symbols.dat.

   Możesz podać nazwę pliku symboli i numer symbolu w pliku konfiguracyjnym RebarCoupler.Symbols.dat. Jeśli nazwa pliku symboli nie jest podana, będzie używany domyślny plik (CouplerSymbols.sym). Aby uzyskać więcej szczegółów, zobacz przykładowe pliki zawarte w środowiskach.

2. Można utworzyć własne symbole, które następnie zostaną narysowane na końcach prętów zbrojeniowych.

   Wszystkie możliwe do użycia symbole są zawarte w pliku symboli CouplerSymbols.sym znajdującym się domyślnie w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols. Możesz tworzyć i dodawać nowe symbole za pomocą Edytora symboli.
