Podpora na belce (4)

Podpora na belce (4) łączy dwie przecinające się belki, przy użyciu profilu spawanego do jednej z belek. Belki nie powinny kolidować ze sobą. Zarówno kąty poziome, jak i pionowe między profilami mogą być różne.

Utworzone obiekty

profil,
Spoiny

Zastosowania


Sytuacja	Opis

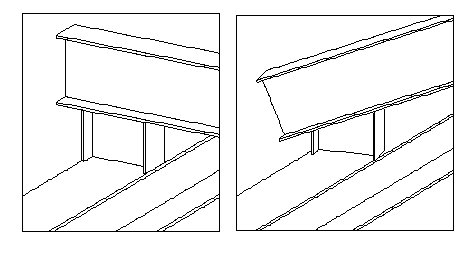

	Dwie belki połączone z profilem spawanym.

Kolejność wyboru

Wybierz element główny (belkę).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	profil,

Karta Obraz

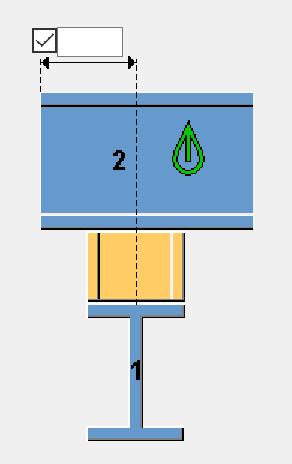

Na karcie Obraz można określić wymiary połączenia.

Wycięcie w elemencie podrzędnym


Opcja	Opis
	Umożliwia zdefiniowanie cięcia bliskiego końca belki podrzędnej od osi belki głównej. Domyślnie belka podrzędna nie jest przycinana.

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Profil	Umożliwia wybranie profilu z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Parametry

Karta Parametry umożliwia zdefiniowanie położenia spoin i obrotu profilu.

Profil przyspawany do


Opcja	Opis
	Domyślna Przyspawany do elementu głównego Ustawienia AutoDefault mogą zmienić tą opcję.
	Przyspawany do elementu głównego
	Przyspawany do elementu podrzędnego
	Niespawany
