Podczas obliczania długości śruby Tekla Structures korzysta z wartości w katalogu śrub i katalogu zespołu śrub. Jeśli katalog śrub nie zawiera śrub o wymaganej długości, należy je do niego dodać.

Te ustawienia Zespół w oknie dialogowym właściwości Śruba wpływają na obliczanie długości śruby.

(1) Jeśli to pole wyboru nie jest zaznaczone, tworzony jest tylko otwór.

(2) Pierwsza podkładka

(3) Druga podkładka

(4) Dodatkowe podkładki

(5) Pierwsza nakrętka

(6) Druga nakrętka

Jeśli pole wyboru elementu śruby jest zaznaczone, element śruby jest używany w zespole śrub i przy obliczaniu długości śruby.

Poniższy diagram i kroki stanowią wyjaśnienie procesu obliczania długości śruby.

Jeśli w katalogu nie zostanie znaleziona śruba spełniająca te wymagania, model pokazuje, że śruba jest nieprawidłowa.

1. W Tekla Structures minimalna możliwa długość śruby jest obliczana w następujący sposób:

   first washer thickness
   + material thickness
   + second washer thickness
   + additional washer thickness
   + first nut thickness
   + second nut thickness
   + extra length

2. Tekla Structures wyszukuje najlepsze dopasowanie w katalogu śrub.

3. Tekla Structures oblicza liczbę wymaganych podkładek (nie może przekraczać 10), tak aby długość części niegwintowanej jest mniejsza niż:

   first nut thickness
   + material thickness
   + second nut thickness
   + first washer thickness
   + second washer thickness
   + (number of washers * additional washer thickness)

4. Tekla Structures sprawdza, czy śruba znaleziona w punkcie 2 jest dłuższa niż:

   extra length
   + first nut thickness
   + material thickness
   + second nut thickness
   + add. dist (from the bolt catalog)
   + first washer thickness
   + second washer thickness
   + (number of washers * additional washer thickness)

5. Jeśli wybrana śruba nie spełnia kryteriów określonych w kroku 4, Tekla Structures wraca do kroku 2, w przeciwnym razie kontynuuje się od kroku 6.

6. Tekla Structures sprawdza, czy wybrana śruba spełnia wszystkie poniższe warunki.

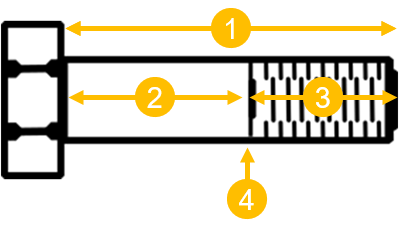

   Obliczenia te odnoszą się do następujących części śruby:



   (1) Całkowita długość osi

   (2) Długość uchwytu: długość trzpienia niegwintowanego, bez zakończenia gwintu

   (3) Długość gwintu: długość gwintu, bez zakończenia gwintu

   (4) Zakończenie gwintu: część śruby między niegwintowanym trzpieniem a gwintem

   • Czy gwint może znajdować się wewnątrz łączonego materiału?

     Nawet jeśli gwint nie może znaleźć się w materiale, obliczenia zawsze pozwalają na to, aby 3 lub 4 mm gwintu znajdowały się wewnątrz materiału, w zależności od średnicy śruby. Jeśli średnica śruby jest ≥ 24 mm, pozostaje 4 mm, w przeciwnym razie 3 mm.

   • Długość zaciskowa musi być większa niż:

     material thickness
     + extra length
     + first washer thickness
     - maximum allowed thread in material (OR 3 mm or 4 mm if thread in material = no)

   • Długość zaciskowa jest obliczana jako:

     total shaft length
     - thread length
     - runout

   • Długość zakończenia gwintu jest obliczana w następujący sposób:

     Średnica śruby (mm)	Zakończenie gwintu (mm)
     >33.0	10.0
     >27.0	8.0
     >22.0	7.0
     >16.0	6.0
     >12.0	5.0
     >7.0	4.0
     >4.0	2.5
     ≤4	1.5

7. Jeśli wybrana śruba nie spełnia wszystkich powyższych warunków, Tekla Structures wraca do kroku 2 i próbuje wykorzystać następną najdłuższą śrubę.

8. Jeśli włączona jest opcja zaawansowana XS_BOLT_LENGTH_EPSILON, grubość epsilon jest dodawana do grubości materiału lub odejmowana od niej w celu uniknięcia niedokładnych obliczeń długości śruby.

   Jeśli na przykład wartość ta nie zostanie uwzględniona, a obliczona długość wynosi 38.001 mm, może zostać wybrana śruba 39 mm.
