Tworzenie rysunków przy użyciu zestawów reguł lub kreatorów w Katalogu rysunków głównych

W oknie Katalog rysunków głównych można utworzyć rysunki pojedynczych elementów, zespołów i zespołów betonowych przy użyciu wstępnie zdefiniowanych zestawów reguł, a rysunki zbiorcze za pomocą wstępnie zdefiniowanych kreatorów. Można także tworzyć własne zestawy reguł.

Ograniczenie: Ograniczenie: w oknie Katalog rysunków głównych można tworzyć rysunki zbiorcze tylko za pomocą kreatorów opartych na plikach oraz rysunki zestawcze za pomocą zapisanych ustawień. Nie można utworzyć zestawów reguł dla rysunków zbiorczych ani rysunków zestawczych.

Aby uzyskać więcej informacji na temat dodawania rysunków głównych do okna Katalog rysunków głównych, zobacz Dostosowywanie Katalogu rysunków głównych.

Tworzenie rysunków za pomocą zestawu reguł lub kreatora

Na karcie Rysunki i raporty kliknij Katalog rysunków głównych.
Wybierz zestaw reguł lub plik kreatora z listy.
W razie potrzeby zmień właściwości zestawu reguł lub zawartość pliku kreatora, klikając dwukrotnie zestaw lub kreatora.
W razie potrzeby zmień właściwości głównego rysunku połączonego z zestawem reguł. Aby to zrobić, kliknij dwukrotnie zestaw reguł, wybierz rysunek główny z listy i kliknij Właściwości... > Edytuj właściwości rysunku.... Pamiętaj o zapisaniu zmian.
Zaznacz cały model lub żądane elementy.
Wykonaj jedną z następujących czynności:
- Jeśli zaznaczono elementy, kliknij Utwórz rysunki (Alt+C).
- Jeśli zaznaczono cały model, kliknij Tworzenie rysunków dla wszystkich elementów (Alt+A).
Jeśli zostanie wyświetlony komunikat o ponumerowanie modelu, przeprowadź numerację.

Tekla Structures utworzy rysunki i doda je do okna Menedżer dokumentów. Kliknij przycisk Menedżer dokumentów na pasku narzędzi Katalog rysunków głównych, aby otworzyć okno Menedżer dokumentów.

Uwaga:

Jeśli istnieje już rysunek tego samego typu i z tym samym znakiem, Tekla Structures nie utworzy nowego.

Przykład — Tworzenie nowego zestawu reguł i rysunków dla wszystkich elementów

W poniższym przykładzie pokazano kolejne etapy tworzenia podstawowego zestawu reguł, który będzie powodował tworzenie rysunków zespołów i pojedynczych elementów na podstawie nazw elementów w modelu.

Używany przykładowy model jest bardzo prosty. Zawiera dwa słupy z belką między nimi, blachy podstawy i blachy końcowe. Elementy mają nazwy BEAM, COLUMN i PLATE.

Przed skonfigurowaniem zestawu reguł w oknie Katalog rysunków głównych należy mieć zapisane ustawienia (właściwości rysunku) i filtry wyboru, które wiążą właściwości rysunku z elementami w modelu.

Tworzenie filtrów wyboru

Potrzebne są filtry, które wybierają belki, słupy i blachy.

Kliknij przycisk filtra wyboru na pasku narzędzi Wybieranie lub naciśnij kombinację klawiszy Ctrl+G, aby otworzyć okno dialogowe Grupa obiektów - filtr wyboru.

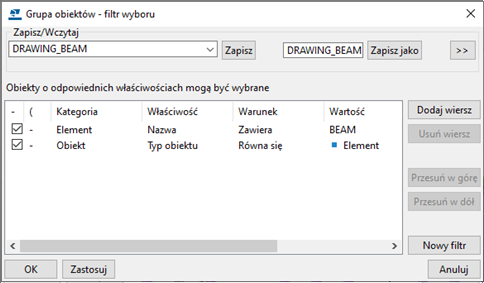

Kliknij Dodaj wiersz i dodaj filtr wyboru belek w sposób pokazany poniżej, zapisując go pod nazwą DRAWING_BEAM.
W taki sam sposób utwórz filtry wyboru słupów i blach, zapisując je pod nazwami DRAWING_COLUMN i DRAWING_PLATE.

Nowe filtry zostaną wyświetlone na liście filtrów wyboru.
Zamknij okno dialogowe Grupa obiektów - filtr wyboru, klikając Anuluj.

Nowe filtry zostaną zapisane w folderze modelu. W razie potrzeby skopiuj je do niezbędnych folderów, np. firmowego lub projektu.

Tworzenie zapisanych ustawień (właściwości rysunku)

Następnie należy zmienić właściwości rysunku i je zapisać, tak aby były wyświetlane jako zapisane ustawienia w oknie Katalog rysunków głównych. Zapisane ustawienia są tworzone osobno dla rysunków pojedynczych elementów i rysunków zespołów.

Na zakładce Rysunki i raporty kliknij Właściwości rysunku > Rysunek zespołu i utwórz właściwości rysunku belki i słupa.
W polu Nazwa nadaj rysunkowi opisową nazwę, np. BEAM w przypadku właściwości belki i COLUMN w przypadku właściwości słupa.
Zapisz właściwości pod nazwami DRAWING_BEAM i DRAWING_COLUMN.
Na zakładce Rysunki i raporty kliknij Właściwości rysunku > Rysunek pojedynczego elementu i utwórz kilka ustawień rysunku pojedynczego elementu dla belki, słupa i blach.
W polu Nazwa nadaj rysunkowi opisową nazwę, np. BEAM SHAFT w przypadku właściwości belki, COLUMN SHAFT w przypadku właściwości słupa i PLATE w przypadku właściwości blach.
Zapisz ustawienia DRAWING_BEAM_SHAFT, DRAWING_PLATES i DRAWING_COLUMN_SHAFT.

Tworzenie zestawu reguł

Mając utworzone niezbędne filtry wyboru i zapisane ustawienia, można utworzyć zestaw reguł, który będzie automatycznie tworzył rysunki pojedynczych elementów i zespołów dla belek, słupów i blach.

Na karcieRysunki i raporty kliknij Katalog rysunków głównych.
Kliknij przycisk Definiuj zestaw reguł na pasku narzędzi .

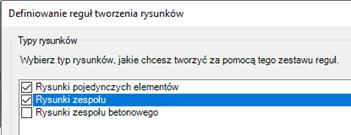

W oknie dialogowym Definiowanie reguł tworzenia rysunków wybierz typy rysunków, które chcesz tworzyć za pomocą zestawu reguł, a następnie kliknij Dalej.
W tym przykładzie wybierz Rysunki elementów i Rysunki zespołów.

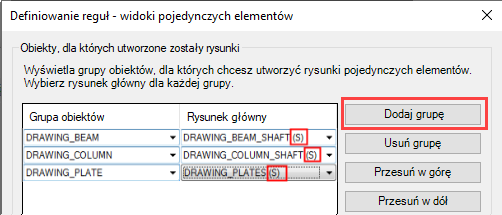

W oknie dialogowym Definiowanie reguł - widoki pojedynczych elementów kliknij Dodaj grupę i zaznacz filtry i powiązane zapisane ustawienia rysunków pojedynczych elementów.
W oknie Grupa obiektów zaznacz trzy nowe filtry, a w oknie Rysunek główny zaznacz trzy nowe zapisane ustawienia.
Litera (S) po nazwie rysunku głównego wskazuje, że zawiera zapisane ustawienia.
Kliknij Dalej.
W oknie dialogowym Definiowanie reguł - rysunki zespołów kliknij Dodaj grupę i zaznacz filtry i powiązane zapisane ustawienia rysunku zespołu.
W oknie Grupa obiektów zaznacz dwa nowe filtry, a w oknie Rysunek główny zaznacz dwa nowe zapisane ustawienia.
Kliknij Dalej.

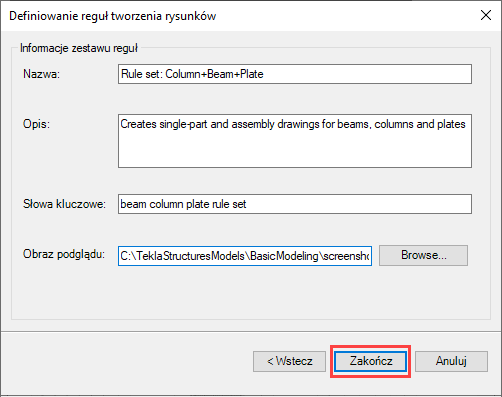

Nadaj zestawowi reguł nazwę (Zestaw reguł: Column+Beam+Plate) oraz wprowadź opis i słowa kluczowe.
Użyj opcji Przeglądaj obok Obraz podglądu i dodaj przykładowy obraz rysunku głównego.
Na koniec kliknij Zakończ.

Tworzenie wszystkich rysunków przy użyciu zestawu reguł

Teraz przy użyciu nowego zestawu reguł można tworzyć rysunki.

W widoku Katalog rysunków głównych Szukaj wprowadź kryteria wyszukiwania w polu obok przycisku Szukaj i kliknij przycisk.
W tym przykładzie należy wpisać kryteria column beam plate. Tekla Structures znajdzie nowo utworzony zestaw reguł.
Kliknij prawym przyciskiem myszy zestaw reguł i wybierz Utwórz rysunki dla wszystkich elementów.

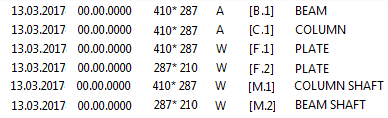

Tekla Structures zacznie generować rysunki. Po utworzeniu rysunków zostanie wyświetlony komunikat wskazujący liczbę utworzonych rysunków. W tym przypadku zostało utworzonych sześć rysunków.
Aby sprawdzić, które rysunki zostały utworzone, kliknij ikonę Otwórz listę rysunków na pasku narzędzi, aby otworzyć okno Menedżer dokumentów.
