Osadzone kotwy (8)
Komponent Osadzone kotwy (8) umożliwia utworzenie jednego lub więcej elementów osadzonych w elemencie betonowym.
Utworzone obiekty
-
Elementy osadzone
-
Elementy pogrubienia
-
Pręty zbrojeniowe
-
Pręty mocujące
-
Kable dźwigu
Zastosowania
|
Sytuacja |
Opis |
|---|---|
|
|
Dwie kotwy użytkownika. |
|
|
Kotwy, które są elementami użytkownika, pręty mocujące i kable dźwigu. |
|
|
Osadzone kotwy podnośnikowe, które są elementami użytkownika. |
 |
Osadzone obręcze z liny stalowej do podnoszenia, które są elementami użytkownika. Kotwy regulacyjne są w przedniej części. Komponent jest stosowany dwukrotnie. |
Kolejność wyboru
-
Wybierz element betonowy.
-
Wskaż jeden punkt w celu umieszczenia elementu osadzonego.
Można także wybrać wiele punktów w zależności od sposobu podzielenia elementów osadzonych.
-
Kliknij środkowym przyciskiem myszy, aby utworzyć elementy osadzone.
Klucz do identyfikacji elementów
|
Element |
|
|---|---|
|
1 |
Element betonowy (ściana, słup, belka, płyta) |
|
2 |
Punkt Można wybrać wiele punktów. |
Zakładka Punkt wejściowy
Zakładka Punkt wejściowy umożliwia określanie elementów użytkownika używanych w elementach osadzonych, punktów wskazanych do umieszczania elementów osadzonych i właściwości kierunku komponentu.
Kolejność wskazywania punktów
Umożliwia określenie metody rozkładu elementów osadzonych. Rozmieszczenie elementów osadzonych można również dostosować na karcie Punkt wejściowy.
|
Opcja |
Opis |
|---|---|
|
|
Umożliwia wybranie elementu betonowego i wskazanie jednego punktu położenia dla kotwy. |
|
|
Umożliwia wybranie elementu betonowego i wskazanie wielu punktów położenia dla kotew. |
|
|
Umożliwia wybranie elementu betonowego i wskazanie trzech punktów w celu określenia płaszczyzny. Należy wskazać punkt w celu umieszczenia elementu osadzonego. |
|
|
Umożliwia wybranie elementu betonowego i zaznaczenie trzech punktów w celu zdefiniowania płaszczyzny. Należy wybrać wiele punktów w celu umieszczenia elementów osadzonych. |
Kierunek w górę
Umożliwia zdefiniowanie sposobu obracania elementów osadzonych.
Ta opcja nie jest dostępna, gdy wybrano opcję płaszczyzny trzypunktowej na liście Kolejność wskazywania punktów.
Można użyć kierunków globalnych +X, -X, +Y, -Y, +Z, -Z lub kierunków lokalnych +X, -X, +Y, -Y, +Z, -Z w celu określenia konkretnej płaszczyzny typowego elementu (płyty, ściany, belki lub słupa) w kształcie sześcianu.
Można też użyć opcji Górna płaszczyzna formy. Ta opcja pozwala wyrównać osadzone zakotwienia z górną płaszczyzną formy zespołu betonowego.
|
-X lokalny: |
|
|
+X globalny: |
|
|
Górna płaszczyzna formy: |
|
Posługiwanie się elementami osadzonymi
|
|
|
Umożliwia określenie, czy element osadzony ma być traktowany jako detal, czy jako narzędzie do modelowania.
Ogólnie rzecz biorąc, w celu umieszczania elementów osadzonych detal korzysta z kształtu elementu głównego, a narzędzie do modelowania korzysta ze wskazanych punktów.
Odsunięcie elementu osadzonego
Umożliwia określenie odsunięcia elementów osadzonych w kierunku X i/lub Y na podstawie wskazanych punktów pozycji.
Typ kotwy
Wybierz typ kotew z listy rozwijanej Typ kotwy. Dostępne ustawienia:
-
Kotwa utworzona z elementu górnego i dolnego
-
Element komponentu
-
Detal komponentu
-
Wykończenie powierzchni
-
Element komponentu i detal komponentu
-
Element komponentu oraz górny i dolny element
-
Detal komponentu oraz element górny i dolny
Element użytkownika
| Opcja | Opis |
|---|---|
|
Komponent nazwy elementu |
|
|
Nazwa komp. detalu |
|
|
Wykończenie powierzchni |
|
Przykłady pozycjonowania elementów użytkownika
Zakładka Umieszczenie
Zakładka Umieszczenie umożliwia określenie sposobu umieszczania elementów osadzonych, kątów kabli dźwigu i właściwości współczynnika bezpieczeństwa oraz określenie kotew transportowych.
Można określić kolejność wskazywania punktów, system podnoszenia i wymiary elementu osadzonego zarówno w kierunku linii odniesienia, jak i przekroju poprzecznego.
Kolejność wskazywania punktów
Umożliwia wybranie metody rozkładu elementów osadzonych.
Wartości należy wprowadzić w polach a i b po prawej stronie.
| Opcja | Opis |
|---|---|
|
|
Element osadzony zostanie umieszczony w wybranym punkcie położenia. |
|
|
Element osadzony zostanie umieszczony w środku ciężkości (COG) w kierunku długości elementu. |
|
|
Wiele elementów osadzonych. Należy zdefiniować wymiary a i b. Odniesienie = COG |
|
|
Należy zdefiniować wymiary a i b. Odniesienie = COG Jeśli elementy osadzone mogą zostać umieszczone na zewnątrz elementu, to używana jest wartość d. |
|
|
Umożliwia zdefiniowanie wymiarów a i b jako wartości procentowych długości elementu. Odniesienie = COG |
|
|
Umożliwia zdefiniowanie wymiaru a jako wartości procentowej długości elementu. Odniesienie = COG |
|
|
Umożliwia zdefiniowanie wymiaru a. Prawy element osadzony zostanie obliczony od środka ciężkości. |
|
|
Umożliwia zdefiniowanie wymiaru a jako wartości procentowej całkowitej długości elementu. Odniesienie = COG |
|
|
Element osadzony zostanie umieszczony w środku elementu. |
|
|
Należy zdefiniować wymiary a i b. Odniesienie = środek elementu |
|
|
Umożliwia zdefiniowanie wymiarów a i b jako wartości procentowych długości elementu. Odniesienie = środek elementu |
|
|
Należy zdefiniować wymiary a i b. Odległości są mierzone od elementów osadzonych do końców elementów. |
|
|
Umożliwia zdefiniowanie wymiarów a i b jako wartości procentowych długości elementu. Odległości są mierzone od elementów osadzonych do końców elementów. |
|
|
Trzy elementy osadzone w płycie trójkątnej. Umożliwia zdefiniowanie odległości pionowej a od środka ciężkości. |
|
|
Trzy elementy osadzone w płycie trójkątnej. Umożliwia określenie odległości pionowej a od środka ciężkości jako procentu szerokości b. |
System podnoszenia
Umożliwia określenie systemu lin dźwigu do podnoszenia.
Wymiary
|
Opcja |
Opis |
|---|---|
|
a |
Umożliwia określenie wymiaru elementu osadzonego a. |
|
b |
Umożliwia określenie wymiaru elementu osadzonego b. |
|
c |
Umożliwia określenie odległości c. |
|
d |
Umożliwia określenie odległości kotwicy od krawędzi elementu. |
|
h |
Umożliwia określenie wysokości liny dźwigu. |
|
α |
Umożliwia określenie kąta αliny dźwigu. |
|
β |
Umożliwia określenie kąta β liny. |
|
Zaokrąglenie |
Umożliwia określenie wartości zaokrąglenia odległości zakotwiczenia. |
Dodatkowe elementy osadzone
Umożliwia określenie dodatkowych elementów osadzonych. Do zdefiniowania odległości służą pola po lewej i prawej stronie. Można wprowadzić wiele odległości. Do rozdzielenia wartości służy spacja.
Pole środkowe służy do zdefiniowania liczby dodatkowych elementów osadzonych.
Odbicie lustrzane
-
Definiuje środek ciężkości (COG) dla wybranych elementów, wszystkich połączonych elementów, wszystkich połączonych elementów bez stali, zespołu lub zespołu bez elementów stalowych.
Opcje Wszystkie połączone elementy i Wszystkie połączone elementy bez elementów stalowych zawierają elementy połączone za pomocą śrub i spoin.
Opcje Zespół i Zespół bez elementów stalowych uwzględniają tylko elementy należące do bieżącego zespołu.
-
Umożliwia wybranie, czy ma zostać wykonane odbicie lustrzane elementów osadzonych.
Odbicie lustrzane jest przydatne w przypadku asymetrycznych elementów osadzonych stanowiących elementy użytkownika. Można je wykonywać zarówno w kierunku linii odniesienia, jak i w kierunku przekroju.
-
Umożliwia wybranie, czy mają zostać utworzone obie kotwy, czy też tylko lewa lub prawa kotwa.
Plik konfiguracyjny Lift.dat
Do obliczenia udźwigów kotew podnośnikowych można użyć pliku konfiguracyjnego.
Nadaj opcji Wybierz plik konfiguracji wartość Tak, a następnie określ pełną ścieżkę pliku konfiguracyjnego. Domyślnym plikiem jest lift.dat znajdujący się w folderze profil.
Plik konfiguracyjny lift.dat zawiera listę wszystkich kotew transportowych dostępnych w domyślnej instalacji Tekla Structures. Kotwy są sortowane według producenta i typu, nazwy komponentu oraz udźwigu. Można dodać więcej komponentów użytkownika do listy w pliku konfiguracyjnym. Plik ten można otworzyć w dowolnym edytorze tekstu, np. Notatniku.
-
Type
Grupy, w których można wybrać kotwy podnośnikowe.
-
Type client
Opis typów.
-
Name CuCoPa
Nazwa elementu komponentu użytkownika zgodna z nazwą podaną w katalogu Aplikacje i komponenty.
-
Lift force (kg)
Udźwig w kilogramach.
-
Dir
Kierunek. Kierunek komponentu podczas tworzenia elementu komponentu użytkownika.
-
Attribute file
Link do pliku konfiguracyjnego.
Typ kotwy można wybrać z listy. Pierwsza opcja odpowiada pierwszemu typowi (1) w pliku konfiguracyjnym lift.dat.
Ostatnia opcja na liście to Wszystkie typy i lista preferencyjna użytkowania. Ta opcja powoduje przeprowadzenie wyszukiwania we wszystkich grupach. Preferencje można określić w obszarze Lista preferowanych typów. Należy rozpocząć od grupy o najwyższym poziomie preferencji, oddzielając kolejne grupy spacją.
Niektórzy producenci oferują kotwy podnośnikowe o takim samym udźwigu, ale o różnych długościach zakotwienia. Korzystając z kolejności w pliku konfiguracyjnym, można zdefiniować, która kotwa ma zostać wybrana. Pierwsza znaleziona kotwa o odpowiednim udźwigu = 1, druga znaleziona kotwa = 2 itd.
Note:
Jeśli do użycia wybrano element użytkownika, należy sprawdzić, czy odpowiednie elementy użytkownika są dostępne w modelu. Nazwy elementów użytkownika nie mogą zawierać spacji, gdyż w przeciwnym razie nie zostaną odczytane z pliku konfiguracyjnego lift.dat.

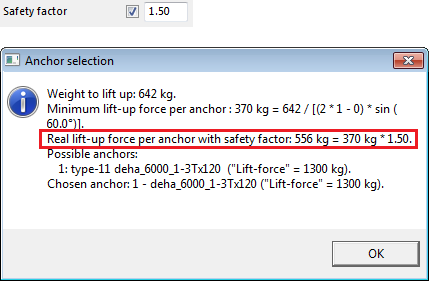

Wsp. bezpieczeństwa
Umożliwia określenie współczynnika bezpieczeństwa. Ciężar do podniesienia jest mnożony przez ten współczynnik przy obliczaniu kotew.
Kratownica
Wybierz, aby przesunąć kotwy do najbliższej kratownicy w Przesuń do najbliższej kratownicy.
Wprowadź odległości Maks. przesunięcie i Offset wstawienia kotew.
Określ właściwości Klasa i Nazwa pręta górnego kratownicy. Wybierz, czy kratownice mają być wykrywane w całym zespole.
Omiń zbrojenie
Wybierz, czy w elemencie głównym mają być wykrywane wszystkie typy zbrojenia, a także, czy definiować offset wstawienia, aby uniknąć kolizji z kotwami.
Określ właściwości Klasa i Nazwa zbrojenia. Wybierz, czy zbrojenie ma być wykrywane w całym zespole.
Zakładka Umieszczenie górne
Zakładka Umieszczenie górne umożliwia określenie offsetu elementów osadzonych oraz sposobu pokazywania okna informacyjnego komunikatów i lin dźwigu.
Odsunięcie
Umożliwia określenie odsunięć elementów osadzonych na obu końcach elementu betonowego. Element osadzony, który znajduje się dokładnie pośrodku elementu betonowego, pozostanie w tym położeniu i nie zostanie odsunięty.
Pokaż okna informacyjne komunikatów
Umożliwia określenie, czy mają być pokazywane okna komunikatów z wynikami obliczeń elementów osadzonych. W oknie komunikatu wyświetlane są informacje o ciężarze do podniesienia, rzeczywistym podnoszonym ciężarze ze współczynnikiem bezpieczeństwa oraz wybranej kotwie.
Okno komunikatu pojawia się tylko wtedy, gdy opcji Wybierz plik konfiguracji nadano wartość Tak na zakładce Umieszczenie.
Pokaż kable dźwigu
Umożliwia określenie, czy mają być widoczne liny dźwigu. W przypadku nadania wartości Tak liny dźwigu będą pokazywane jako linie konstrukcyjne lub profile z kątemα określonym na zakładce Umieszczenie.
Zakładka Pogrubienie
Zakładka Pogrubienie umożliwia określenie pogrubienia warstwy betonu. Pogrubienie jest szczególnie przydatne w przypadku ścian wielowarstwowych, których powłoki są pogrubiane przy kotwach transportowych.
W poniższym przykładzie dodano pogrubienie z dodatkową warstwą izolacyjną.
Opcje pogrubiania
Umożliwia wybranie strony, do której ma zostać zastosowane pogrubienie. Można również określić grubość.| Opcja | Opis |
|---|---|
|
|
Brak pogrubiania. |
|
|
Pogrubienie po prawej stronie. Grubość zostanie zdefiniowana od środka elementu osadzonego. |
|
|
Pogrubienie po prawej stronie. Grubość zostanie zdefiniowana od boku elementu osadzonego. |
|
|
Pogrubienie po prawej stronie. Grubość zostanie zdefiniowana od boku powłoki. |
|
|
Pogrubienie po lewej stronie. Grubość zostanie zdefiniowana od środka elementu osadzonego. |
|
|
Pogrubienie po lewej stronie. Grubość zostanie zdefiniowana od boku elementu osadzonego. |
|
|
Pogrubienie po lewej stronie. Grubość zostanie zdefiniowana od boku powłoki. |
|
|
Pogrubienie po obu stronach. Grubość zostanie zdefiniowana od środka elementu osadzonego. |
|
|
Pogrubienie po obu stronach. Grubość zostanie zdefiniowana od boku elementu osadzonego. |
|
|
Pogrubienie po obu stronach. Grubość zostanie zdefiniowana od boku powłoki. |
Szerokość i wysokość pogrubienia
Umożliwia wybranie odniesienia pogrubienia elementu, a także zdefiniowanie szerokości i wysokości pogrubienia.
| Opcja | Opis |
|---|---|
|
|
Szerokość zostanie zdefiniowana od środka elementu osadzonego. Wysokość zostanie zdefiniowana od górnej strony betonu. |
|
|
Szerokość zostanie zdefiniowana od środka elementu osadzonego. Wysokość zostanie zdefiniowana od dolnej strony betonu. |
|
|
Szerokość zostanie określona od boku warstwy betonu. Wysokość zostanie zdefiniowana od górnej strony warstwy betonu. |
|
|
Szerokość zostanie określona od boku warstwy betonu. Wysokość zostanie określona od dolnej strony elementu osadzonego. |
Widok z boku
Ta opcja umożliwia scalenie wielu pogrubień elementów w jedno, jeśli odległość między pogrubieniami jest nie większa niż określona wartość.
Pogrubienie elementu
Umożliwia wybranie sposobu połączenia pogrubienia z powłoką. Umożliwia określenie właściwości pogrubiania.
Dodatkowa izolacja
Umożliwia wybranie sposobu dodania izolacji do pogrubienia elementu.
| Opcja | Opis |
|---|---|
|
Klasy izolacji |
Umożliwia określenie klasy izolacji używanej w warstwie betonowej. Jeśli numer określonej klasy odpowiada klasie izolacji modelu, izolacja zostanie przecięta w miejscu pogrubienia. |
|
Klasy folii |
Umożliwia określenie klasy izolacji używanej w ścianie wielowarstwowej. Jeśli numer określonej klasy odpowiada klasie izolacji, izolacja zostanie przecięta w miejscu pogrubienia |
|
Utwórz dodatkową izolację |
Umożliwia wybranie, czy ma zostać utworzona dodatkowa warstwa izolacyjna. |
|
|
Umożliwia zdefiniowanie grubości izolacji. |
Dodatkowe opcje dla elementu izolacji
| Opcja | Opis |
|---|---|
|
Element dodatkowej izolacji |
Umożliwia wybranie, czy element izolacji ma zostać dodany oraz w jaki sposób. |
|
Do |
Umożliwia wybranie elementu, do którego ma zostać dodany element izolacji. |
Karta Obraz
Zakładka Obraz umożliwia określenie wymiarów elementu osadzonego, metody połączenia i obrotu.
Wymiary elementu osadzonego
Umożliwia określenie, czy element osadzony ma znajdować się we wnęce. Można określić wymiary wnęki, odległość od płaszczyzny wnęki do górnej części elementu osadzonego i wybrać kształt wycięcia.
Należy wybrać kształt wycięcia.
|
Opcja |
Przykład |
|---|---|
|
Okrąg |
|
|
Kwadrat |
|
|
Półksiężyc X |
|
|
Półksiężyc Y |
|
Jako ujemna objętość
Umożliwia wybranie, czy profile wycięcia mają być traktowane jako puste wycięcia, czy jako wycięcia z elementem deskowania.
Element górny/Element dolny
Umożliwia ustawienie klasy elementu i obrotu. Każda opcja powoduje obrót elementu osadzonego o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara. Można zdefiniować także stały kąt obrotu.
Umieszczenie
Umożliwia wybranie sposobu umieszczenia elementu górnego i dolnego elementu osadzonego.
|
Opcja |
Przykład |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
Przykład kotwy umieszczonej w górnej części elementu betonowego.
Utwórz element górny
Umożliwia wybranie, czy ma zostać utworzony element górny elementu osadzonego, a jeśli ta opcja ma wartość Tak, umożliwia także wybranie sposobu jego połączenia z elementem betonowym.
Utwórz element dolny
Umożliwia wybranie, czy ma zostać utworzony element dolny elementu osadzonego, a jeśli ta opcja ma wartość Tak, umożliwia także wybranie sposobu jego połączenia z elementem betonowym.
Zakładka Element górny
Zakładka Element górny umożliwia określenie elementu górnego elementu osadzonego.
Wymiary elementu górnego
Pola średnicy i wysokości umożliwiają określenie kształtu elementu górnego elementu osadzonego. Główne średnice elementów 1, 2, 3, 4 i 5 można także określić na zakładce Elementy.
Przykłady
Element górny elementu osadzonego określony na zakładce Element górny, element dolny elementu osadzonego określony na zakładce Element dolny.
|
|
|
|
Zakładka Element dolny
Zakładka Element dolny umożliwia określenie elementu dolnego elementu osadzonego.
Wymiary elementu dolnego
Pola średnicy i wysokości umożliwiają określenie kształtu elementu dolnego elementu osadzonego. Główne średnice elementów 1, 2, 3, 4 i 5 można także określić na zakładce Elementy.
Karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu górnego i dolnego elementu osadzonego i właściwości elementu deskowania.
Właściwości elementu
Górny i dolny element są zbudowane z wielu profili. Istnieje możliwość zdefiniowania profili dla każdego przekroju.
Można zdefiniować właściwości dla elementu górnego, dolnego i elementu deskowania. W przypadku nieokreślenia właściwości profilu zostaną użyte długości i średnice określone na zakładkach Element górny i Element dolny.
|
Opcja |
Opis |
|---|---|
|
t, b, h |
Grubość, szerokość i wysokość elementu. |
|
Nr_Poz |
Przedrostek i numer początkowy numeru pozycji elementu. |
|
Materiał |
Klasa materiału. |
|
Nazwa |
Nazwa elementu. |
|
Komentarz |
Umożliwia dodanie komentarza do elementu. |
Można określić atrybuty UDA dla elementu górnego i dolnego.
Zakładka Pręt zbrojeniowy
Zakładka Pręt zbrojeniowy umożliwia określenie dodatkowych prętów zbrojeniowych dla elementów osadzonych.
Można określić kształt pręta zbrojeniowego, właściwości haka oraz właściwości profilu pręta zbrojeniowego w dwóch kierunkach.
Przykład
Gatunek, Rozmiar
Opcje Gatunek i Rozmiar działają razem. Kliknij przycisk ... obok pola Rozmiar, aby otworzyć katalog prętów zbrojeniowych oraz wybrać gatunek i rozmiar dla pręt A i pręt B.
Warunki końca lewe/Warunki końca prawe
Umożliwia wybranie kształtu pręta zbrojeniowego.
Długości gięcia lewe/Długości gięcia prawe, Promień gięcia
Umożliwia określenie długości gięcia dla haków i promienia gięcia.
Obrót
Umożliwia wybranie sposobu obrotu prętów zbrojeniowych i określenie kąta obrotu.
Wymiary
Umożliwia określenie wymiarów pręta zbrojeniowego i liczby prętów.
Zakładka Pręty mocujące
Zakładka Pręty mocujące umożliwia określenie dodatkowych prętów zbrojeniowych dla osadzeń.
Można określić kształt pręta zbrojeniowego, właściwości haka i właściwości profilu pręta zbrojeniowego.
Przykład
Gatunek, Rozmiar
Opcje Gatunek i Rozmiar działają razem. Kliknij przycisk … obok pola Rozmiar, aby otworzyć katalog prętów zbrojeniowych oraz wybrać gatunek i rozmiar.
Warunki końca lewe/Warunki końca prawe
Umożliwia wybranie kształtu pręta zbrojeniowego.
Długości gięcia lewe/Długości gięcia prawe, Promień gięcia
Umożliwia określenie długości gięcia dla haków i promienia gięcia.
Obrót
Umożliwia wybranie sposobu obrotu prętów mocujących i określenie kąta obrotu.
Wymiary
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Umożliwia wybranie sposobu umieszczania mocujących prętów zbrojeniowych. Wartości a, b, c, d, e, f oraz kątów alpha i beta umożliwiają określenie wymiarów mocujących prętów zbrojeniowych. |
|
|
2 |
Umożliwia określenie liczby mocujących prętów zbrojeniowych. |
0 |
|
3 |
Umożliwia zdefiniowanie grubości otuliny. |
|
|
4 |
Umożliwia określenie odległości między mocującymi prętami zbrojeniowymi. |
100 mm |
Zakładka Poziomy pręt
Zakładka Poziomy pręt umożliwia określenie dodatkowych poziomych prętów zbrojeniowych dla osadzeń.
Można określić kształt pręta zbrojeniowego, właściwości haka i właściwości profilu pręta zbrojeniowego.
Przykład
Gatunek, Rozmiar
Opcje Gatunek i Rozmiar działają razem. Kliknij przycisk … obok pola Rozmiar, aby otworzyć katalog prętów zbrojeniowych oraz wybrać gatunek i rozmiar.
Warunki końca lewe/Warunki końca prawe
Umożliwia wybranie kształtu pręta zbrojeniowego.
Długości gięcia lewe/Długości gięcia prawe, Promień gięcia
Umożliwia określenie długości gięcia dla haków i promienia gięcia.
Obrót
Umożliwia wybranie sposobu obrotu poziomych prętów zbrojeniowych i określenie kąta obrotu.
Widok z boku
Umożliwia utworzenie nachylonych poziomych prętów zbrojeniowych. Należy określić liczbę prętów i odległość między nimi. Wartość d służy do określenia grubości otuliny dla górnej strony, a wartość f — długości pręta zbrojeniowego.
Widok z góry
Umożliwia wybranie kształtu pręta zbrojeniowego.
Wartości a, b, c, d, e, f oraz kąt α umożliwiają określenie wymiarów poziomych prętów zbrojeniowych.
Zakładka Dodatkowy pręt
Zakładka Dodatkowy pręt umożliwia określenie prętów zbrojeniowych U dla osadzeń.
Można określić kształt pręta zbrojeniowego, właściwości haka oraz właściwości profilu pręta zbrojeniowego w dwóch kierunkach.
Przykład
Gatunek, Rozmiar
Opcje Gatunek i Rozmiar działają razem. Kliknij przycisk ... obok pola Rozmiar, aby otworzyć katalog prętów zbrojeniowych oraz wybrać gatunek i rozmiar dla pręt A i pręt B.
Warunki końca lewe/Warunki końca prawe
Umożliwia wybranie kształtu pręta zbrojeniowego.
Długości gięcia lewe/Długości gięcia prawe, Promień gięcia
Umożliwia określenie długości gięcia dla haków i promienia gięcia.
Umożliwia wybranie sposobu obrotu prętów zbrojeniowych U i określenie kąta obrotu.
Kształt
Umożliwia wybranie kształtu pręta zbrojeniowego.
Właściwości a, b, c, d, e, f oraz kąty α umożliwiają określenie wymiarów prętów zbrojeniowych w kształcie litery U.
Zakładka Zaawansowane
Zakładka Zaawansowane umożliwia określenie atrybutów UDA oraz właściwości prętów zbrojeniowych, prętów mocujących, prętów niestandardowych i prętów poziomych.
Właściwości pręta zbrojeniowego
|
Opcja |
Opis |
|---|---|
|
Komentarz |
Umożliwia dodanie komentarza dotyczącego prętów zbrojeniowych. |
|
Nazwa |
Umożliwia określenie nazwy, która będzie widoczna na rysunkach i w raportach. |
|
Klasa |
Umożliwia określenie numeru klasy dla prętów zbrojeniowych. |
|
Seria |
Umożliwia określenie przedrostka numeru pozycji pręta. |
|
Nr początkowy |
Umożliwia określenie numeru początkowego numeru pozycji pręta. |
Utwórz jako zespół zbrojenia
Utworzone zbrojenie można dodać jako zespół zbrojenia do zespołów betonowych z predefiniowanym typem zespołu, nazwą, przedrostkiem i numerem początkowym.
| Opcja | Opis |
|---|---|
|
Utwórz jako zespół zbrojenia |
Wybierz Tak, aby utworzyć całe zbrojenie jako jeden zespół zbrojenia i dołączyć je do zespołu betonowego elementu wejściowego. |
| Dodaj do istniejącego zespołu zbrojenia |
|
|
Typ zespołu zbrojenia |
Wybierz typ zespołu zbrojenia. Jeśli nie wybierzesz typu, będzie używana domyślna wartość zespołu zbrojenia. |
|
Nazwa, Profil, Numer początkowy |
Określ nazwę, profil i numer początkowy. Jeśli nie zdefiniujesz tych parametrów, będą używane domyślne wartości zespołu zbrojenia. |
