Cylindryczną blachę giętą możesz utworzyć, wybierając dwa elementy stalowe lub dwie powierzchnie elementów. Cylindryczna blacha gięta ma promień, który można zmieniać. Właściwości blachy giętej, np. numer ID, grubość, klasa i materiał blachy, są określane przez pierwszy wybrany element.

1. Na karcie Stal kliknij Blacha > Utwórz cylindryczną blachę giętą .
2. Na pasku narzędzi blachy giętej wybierz, czy chcesz utworzyć blachę giętą, wybierając elementy lub powierzchnie elementów.

   Ponadto możesz wprowadzić promień cylindrycznej blachy giętej. Jeśli nie wprowadzisz promienia, Tekla Structures utworzy blachę giętą z użyciem promienia domyślnego.

   • W przypadku wybrania opcji Według elementów:

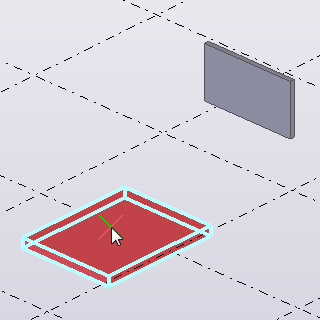

     1. Wybierz pierwszy element.



     2. Wybierz drugi element.

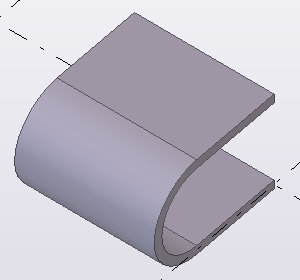

        Tekla Structures utworzy cylindryczną blachę giętą.



   • W przypadku wybrania opcji Wg powierzchni:

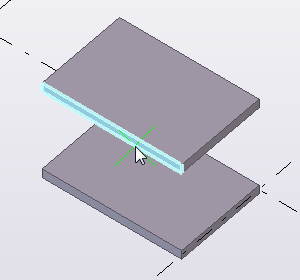

     1. Wybierz powierzchnię pierwszego elementu.



     2. Wybierz powierzchnię drugiego elementu.



        Tekla Structures utworzy cylindryczną blachę giętą.



Stożkową blachę giętą możesz utworzyć, wybierając dwa elementy stalowe lub dwie powierzchnie elementów. Stożkowa blacha gięta ma dwa promienie, które można zmieniać. Właściwości blachy giętej, np. numer ID, grubość, klasa i materiał blachy, są określane przez pierwszy wybrany element.

1. Na karcie Stal kliknij Blacha > Utwórz stożkową blachę giętą .
2. Na pasku narzędzi blachy giętej wybierz, czy chcesz utworzyć blachę giętą, wybierając elementy lub powierzchnie elementów.

   W przypadku stożkowej blachy giętej możesz wprowadzić dwa promienie. Jeśli nie wprowadzisz żadnego promienia, Tekla Structures utworzy blachę giętą z użyciem promieni domyślnych.

   • W przypadku wybrania opcji Według elementów:

     1. Wybierz pierwszy element.



     2. Wybierz drugi element.



     3. Tekla Structures utworzy stożkową blachę giętą.



   • W przypadku wybrania opcji Wg powierzchni:

     1. Wybierz powierzchnię pierwszego elementu.



     2. Wybierz powierzchnię drugiego elementu.



     3. Tekla Structures utworzy stożkową blachę giętą.



Przy tworzeniu cylindrycznej blachy giętej możesz wprowadzić promień blachy. W przypadku stożkowej blachy giętej możesz wprowadzić dwa promienie. Jeśli nie wprowadzisz żadnego promienia, Tekla Structures zastosuje przy tworzeniu blach giętych domyślne promienie gięcia. Promień gięcia możesz później zmieniać odpowiednio do swoich potrzeb.

1. Upewnij się, że włączona jest Bezpośrednia zmiana.
2. Wybierz blachę giętą.

   Pośrodku fragmentu zakrzywionego wyświetli się niebieski uchwyt linii.



3. Wybierz uchwyt linii.

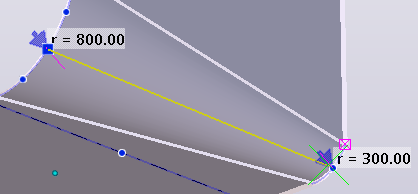

   W zależności od typu blachy giętej pojawia się jedna niebieska strzałka wymiaru (w przypadku cylindrycznej blachy giętej) lub dwie (w przypadku stożkowej blachy giętej).

   • W przypadku cylindrycznej blachy giętej:



   • W przypadku stożkowej blachy giętej:



4. Aby zmienić promień, wykonaj jedną z następujących czynności:

   • Przeciągnij strzałkę lub strzałki do przodu lub do tyłu wzdłuż linii w kolorze magenta.

     Wymiar „r =” zmieni się odpowiednio. Po zwolnieniu strzałki promień również zmieni się w modelu.



   • Wprowadź promień lub promienie na kontekstowym pasku narzędzi.

   • Ewentualnie można wybrać strzałkę i wpisać wymiar. Po rozpoczęciu wpisywania Tekla Structures wyświetli okno dialogowe Wprowadź położenie numeryczne. Kliknij OK, aby potwierdzić wymiar.

Podczas tworzenia blachy giętej Tekla Structures dodaje przekrój zakrzywiony między elementami wybieranymi przez użytkownika. Przekrój zakrzywiony można zmodyfikować, wybierając jedną z predefiniowanych opcji lub zmieniając kształt ręcznie. Oprócz tego można zmienić przekroje płaskie, czyli oryginalne elementy, z których wykonano blachę giętą.

1. Upewnij się, że włączona jest Bezpośrednia zmiana.
2. Wybierz blachę giętą.

   Pośrodku fragmentu zakrzywionego wyświetli się niebieski uchwyt linii.

3. Wybierz uchwyt linii.

   Zostanie wyświetlony kontekstowy pasek narzędzi.

4. Na kontekstowym pasku narzędzi wybierz jedną z predefiniowanych opcji kształtów:

   Opcja	Opis	Przykład
   Gięcie zbieżne	Stopniowe zmniejszenie szerokości między elementami. Jest to kształt domyślny.

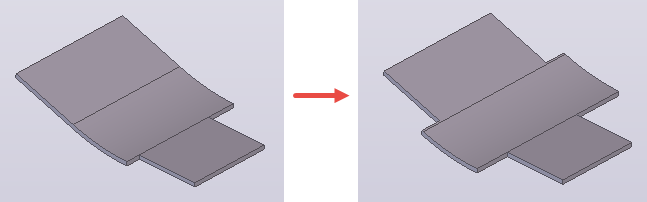

   Gięcie wąskie	Stała szerokość między elementami. Szerokość jest określana na podstawie najwęższego elementu.
   Gięcie szerokie	Stała szerokość między elementami. Szerokość jest określana na podstawie najszerszego elementu.

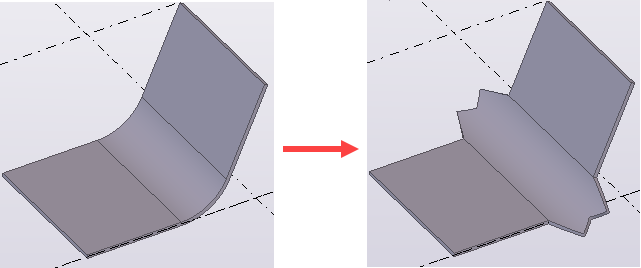

5. Aby zmodyfikować ręcznie przekrój zakrzywiony:
   1. Wybierz niebieski uchwyt linii.

      W cylindrycznych i stożkowych blachach giętych można zmieniać granice boczne zagięć. Tekla Structures wyświetla uchwyty granicy w kolorze niebieskim:



   2. Przeciągnij uchwyty, aby zmienić kształt przekroju zakrzywionego.

      Przykład:





6. Aby zmienić przekroje płaskie:
   1. Wybierz blachę giętą.

      Tekla Structures wyświetla zielony uchwyt przekroju pośrodku każdej sekcji płaskiej:



   2. Kliknij uchwyt przekroju, który chcesz zmienić.

      Zostaną wyświetlone uchwyty zmiany bezpośredniej wybranego przekroju:



   3. Użyj uchwytów bezpośredniej zmiany, aby zmodyfikować kształt przekroju płaskiego.
7. Aby zmienić kąt blachy giętej:
   1. Kliknij zielony uchwyt wyboru na środku przekroju płaskiego, którego kąt chcesz zmienić.
   2. Wybierz uchwyt linii.

      Zostanie wyświetlony kontekstowy pasek narzędzi.

   3. Na kontekstowym pasku narzędzi kliknij Włącz manipulator kąta.

      W modelu pojawi się manipulatora kąta.



   4. Zmień kąt za pomocą manipulatora kąta.

      Jeśli chcesz zmienić kąt innego przekroju płaskiego, kliknij inny zielony uchwyt wyboru.

8. Aby zmienić przekrój główny blachy giętej:
   1. Kliknij zielony uchwyt przekroju, który chcesz wybrać na przekrój główny.

      Zostanie wyświetlony kontekstowy pasek narzędzi.

   2. Na kontekstowym pasku narzędzi kliknij Ustaw przekrój główny.

      W nowym przekroju głównym uaktywnią się uchwyty zmiany bezpośredniej. Nastąpi odpowiednia modyfikacja przekroju głównego i układu współrzędnych blachy giętej powodująca zmianę jej orientacji na rysunku po rozwinięciu.

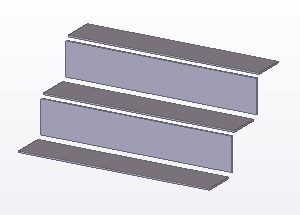

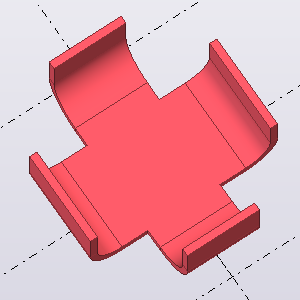

Blachy gięte można przywrócić do poszczególnych obiektów wyjściowych, a następnie edytować je i używać ich jak innych obiektów modelu. Jeśli blacha gięta składa się z kilku przekrojów zakrzywionych, które są łączone z tym samym elementem, możesz usunąć każdy przekrój zakrzywiony osobno albo rozbić całą blachę giętą naraz.

1. Jeśli panel właściwości nie jest otwarty, kliknij dwukrotnie blachę giętą, aby otworzyć właściwości Blacha gięta.
2. Zmień właściwości stosownie do potrzeb.
3. Kliknij Zmień.
