Pokazywanie i zmiana widoków rysunku w modelu

Widoki rysunku wybranych rysunków można wyświetlić w dowolnym widoku otwartego modelu, aby zyskać jaśniejsze zrozumienie miejsca, w którym znajduje się widok rysunku w modelu 3D, kierunku widoku i zasięgu 3D tego widoku. Następnie można zmodyfikować widoki rysunku z poziomu modelu i zapisać zmiany w rysunku.

Pokazywanie i zmiana widoków rysunku w modelu

W trybie modelowania kliknij Rysunki i raporty > Menedżer dokumentów, aby otworzyć Menedżera dokumentów.
Wybierz co najmniej jeden rysunek na liście dokumentów.
Kliknij przycisk Pokaż widoki rysunku w modelu znajdujący się w prawym górnym rogu okna Menedżera dokumentów.

Przycisk zmienia kolor:

Tekla Structures pokazuje widoki wybranych rysunków w modelu.

Można przeciągnąć krawędzie widoku rysunku, narożniki, powierzchnie lub krawędzie płaszczyzny widoku i zmienić widoki za pomocą bezpośredniej zmiany.

Gdy Wyświetlanie widoków rysunku w modelu jest aktywne, oraz wybrano inny rysunek lub zestaw rysunków, Tekla Structures automatycznie aktualizuje widok modelu i widoki rysunku w nim. W ten sposób można łatwo przejść przez listę rysunków, wybierając jeden rysunek na raz i wyświetlić widoki tego rysunku w modelu.
Aby wyświetlić nazwę widoku rysunku w modelu, przesuń wskaźnik myszy na krawędź widoku lub wybierz widok rysunku.

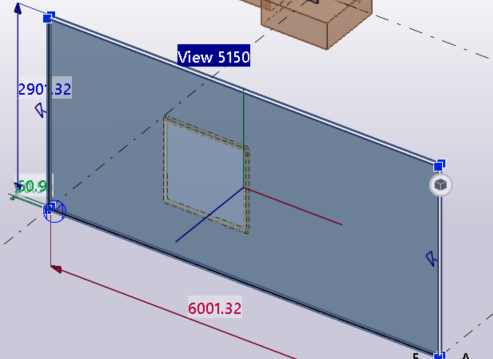

Tekla Structures wyświetla etykietę widoku:
Aby wyświetlić uchwyty bezpośredniej zmiany i wymiary widoku rysunku, zaznacz widok rysunku.

Tekla Structures pokazuje szerokość i wysokość widoku oraz głębokość ponad i poniżej płaszczyzny widoku.

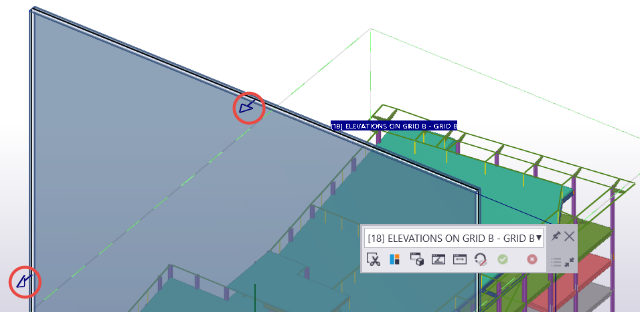

Kierunek wybranego widoku rysunku jest wyświetlany przez niewypełnione strzałki na czterech krawędziach płaszczyzny widoku.

Praca z widokami rysunku w modelu

Zauważ, że podczas pracy z widokami rysunku należy najpierw wybrać żądany widok rysunku w modelu.


Aby	wykonać procedurę

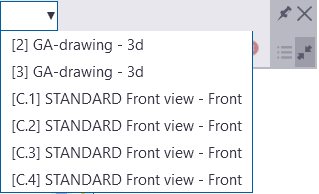

Wybierz widok rysunku w modelu	Kliknij widok rysunku w widoku modelu lub wybierz go z listy na kontekstowym pasku narzędzi. Po wybraniu jednego widoku rysunku wszystkie inne widoki rysunku są ukryte w modelu.
Odznaczenie widoku rysunku	Przytrzymaj naciśnięty klawisz Ctrl i kliknij krawędź zaznaczonego widoku.
Zwiększanie lub zmniejszanie zakresów widoku	Przeciągnij krawędzie, narożniki lub powierzchnie widoku rysunku lub krawędzie płaszczyzny widoku. Przeciągnij uchwyty bezpośredniej zmiany lub strzałki wymiaru widoku, aby zmienić rozmiar widoku. Można również wprowadzić nową wartość w polu wartości wymiaru, aby zmienić rozmiar widoku. Zauważ, że można zastąpić bieżące przełączniki przeciągania, przytrzymując klawisz Shift podczas przeciągania.
Utwórz płaszczyzny tnące	Na kontekstowym pasku narzędzi kliknij Włącz/wyłącz przycięcie wokół obszaru granicznego wybranego widoku. Tekla Structures tworzy sześć płaszczyzn tnących, które są wyrównane z zakresami widoku rysunku. Wybrany widok rysunku jest izolowany i podświetlany, a reszta modelu jest ukryta. Podczas modyfikowania widoku rysunku płaszczyzny tnące są automatycznie dostosowywane, aby zachować wyrównanie do zakresów widoku. Można również użyć podkładu rysunku w modelu z poleceniem Pokaż widoki rysunku w modelu i w trybie z płaszczyznami tnącymi, aby wyizolować widok.
Włącz/wyłącz wyróżnienie obiektów przecinających widok obszaru granicznego	Na kontekstowym pasku narzędzi kliknij Włącz/wyłącz wyróżnienie obiektów przecinających widok obszaru granicznego. Każdy obiekt, który przecina widok rysunku, ma kolor czerwony, a każdy obiekt, którego nie przecina, jest półprzezroczysty.
Tworzenie tymczasowego widoku rysunku z wybranego widoku modelu	Na kontekstowym pasku narzędzi kliknij Wyświetl wybrany widok jako nowy widok modelu. Spowoduje to utworzenie nowego tymczasowego widoku modelu na podstawie właściwości bieżącego widoku modelu i ustawia kierunek kamery nowego widoku modelu tak, aby odpowiadał kierunkowi kamery wybranego widoku rysunku.
Ustawianie kierunku kamery wybranego widoku rysunku tak, aby odpowiadał kierunkowi kamery bieżącego widoku modelu	Na kontekstowym pasku narzędzi kliknij pozycję Zmień kąt widoku w wybranym widoku, aby dopasować bieżący widok modelu. Kąt widoku dla widoku rysunku zmienia się w sposób zgodny z kątem widoku bieżącego widoku modelu.
Odwracanie kierunku kamery widoku rysunku	Na kontekstowym pasku narzędzi kliknij Odwróć kierunek widoku. Kierunek wybranego widoku rysunku jest wyświetlany przez niewypełnione strzałki na czterech krawędziach płaszczyzny widoku.
Przesuwanie lub obracanie widoku rysunku	Na kontekstowym pasku narzędzi kliknij pozycję Pokaż uchwyty obrotu, aby wyświetlić uchwyty obrotu bezpośredniej zmiany dla widoku rysunku. Uchwyty obrotu są domyślnie ukryte. Przesuwanie lub obracanie widoku rysunku za pomocą osi bezpośredniej zmiany i uchwytów obrotu.
Zapisywanie wszystkich zmian w widoku rysunku na rysunki.	Na kontekstowym pasku narzędzi kliknij Zaktualizuj rysunek lub kliknij środkowy przycisk myszy. Zmiany widoku rysunku są zapisywane tylko po kliknięciu przycisku Zaktualizuj rysunek lub środkowego przycisku myszy. Można edytować widok rysunku, po czym wybrać inny widok rysunku w modelu i edytować go oraz kontynuować, a następnie kliknąć przycisk Zaktualizuj rysunek.
Odrzucanie zmian widoku rysunku	Na kontekstowym pasku narzędzi kliknij Odrzuć zmiany. Wszystkie zmiany widoku rysunku, które nie zostały zapisane, są odrzucone.
Wyłącz wyświetlanie widoków rysunku w modelu	Naciśnij klawisz Esc lub kliknij prawym przyciskiem myszy i wybierz Przerwij. Jeśli wprowadzono zmiany, ale nie zostały zapisane, zostaniesz poproszony o zapisanie zmian lub odrzucenie ich.

Przykłady widoków rysunku w modelu

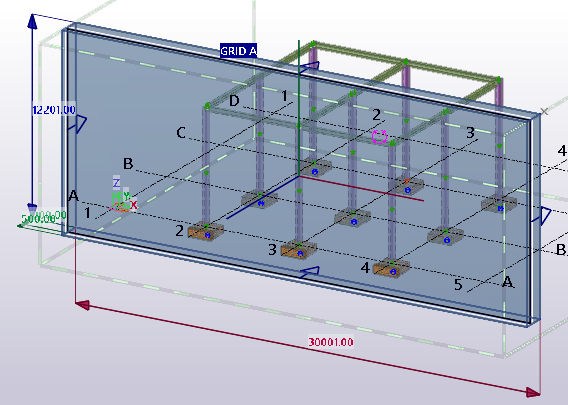

W modelu wybrano widok rysunku:

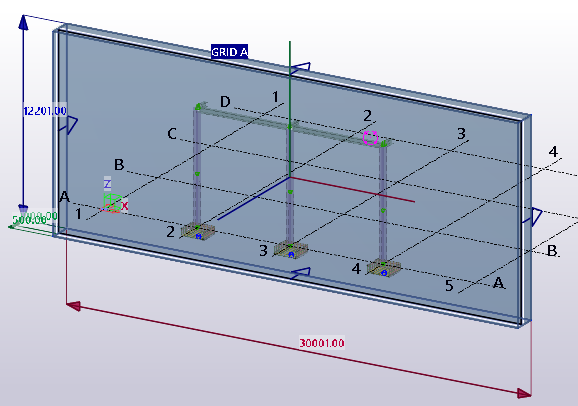

Do izolowania widoku użyto polecenia Włącz/wyłącz przycięcie wokół obszaru granicznego wybranego widoku:

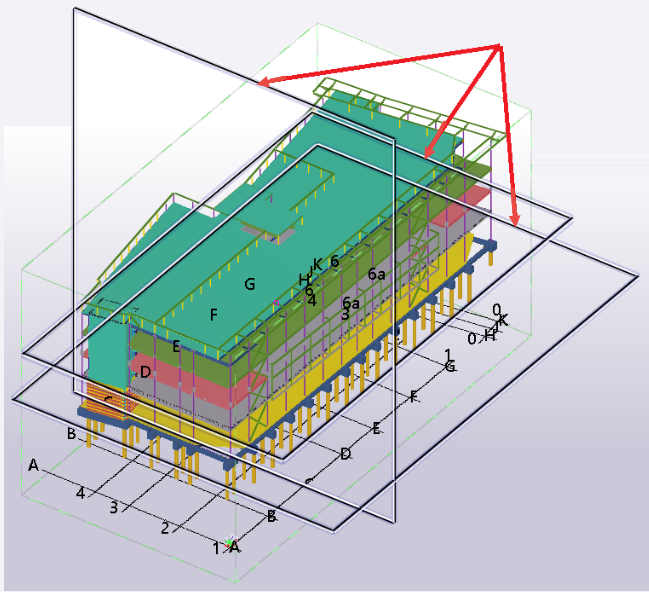

Płaszczyzny tnące zostały utworzone w widoku rysunku dla rysunku rzutu:

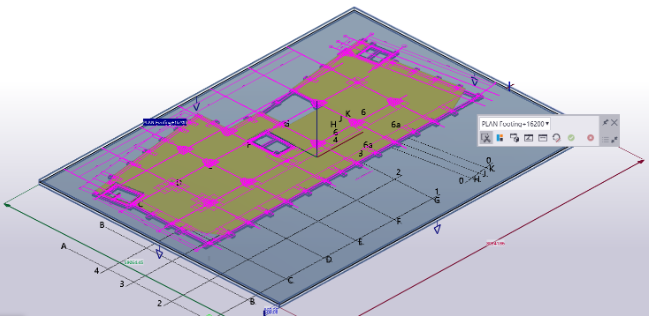

Można również użyć podkładów zrzutów ekranu dla rysunków z poleceniem Pokaż widoki rysunku w modelu i w trybie płaszczyzn tnących, aby wyizolować widok:
