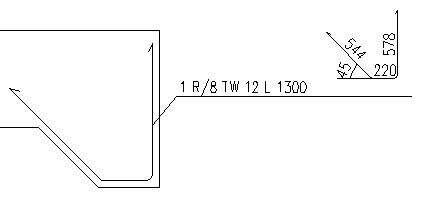

W znaku zbrojenia można dodać szkic pręta zbrojeniowego, aby zilustrować kształt i wymiary pręta na rysunku.
Szkice prętów zbrojeniowych można dodawać w znakach zbrojeń tworzonych automatycznie i ręcznie.
-
Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
-
Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
-
Rysunki zespołu betonowego: Kliknij Tworzenie widoku w drzewie opcji po lewej stronie, wybierz widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku.
-
Kliknij Znak zbrojenia.
-
Kliknij dwukrotnie element Szkic pręta na liście Dostępne elementy, aby dodać go do znaku zbrojenia.
-
W oknie dialogowym Szkic pręta wybierz opcję skalowania w polu Skala według:
-
Auto powoduje automatyczne skalowanie szkicu.
-
Jeden współczynnik i Dwa współczynniki powodują skalowanie szkicu zgodnie z wprowadzonymi wartościami.
Skala szkicu pręta jest ustawiana względem skali widoku rysunku. Na przykład jeśli skala widoku rysunku to 1/10, a skalowanie szkicu ustawiono na 2, faktyczna skala szkicu pręta to 1/5.
-
W polu Obrót wybierz obrót szkicu: Automatycznie, Płaszczyzna lub 3D. Jeśli szkic pręta jest trójwymiarowy, a wybierzesz opcję Automatycznie, Tekla Structures będzie automatycznie wyświetlał szkic w widoku 3D.
-
W polu Znaki końca określ kształt znaków końców pręta w szkicu.
-
Wybierz Wymiary, aby w szkicu wyświetlać wymiary pręta.
-
Wybierz Powiększenie, aby w szkicu bardziej wyraźnie były widoczne haki pręta zbrojeniowego.
-
Wybierz Promień gięcia, aby wyświetlić promień gięcia w postaci średnicy rolki gięcia.
-
Wybierz Kąt gięcia, aby w szkicu wyświetlać kąty gięcia pręta.
-
Wybierz Symbole łączników/zakotwień, aby wyświetlić symbole graficzne przedstawiające łączniki prętów i zakotwień w szkicach prętów.
-
Wybierz Symbole zastępcze, aby wyświetlić symbole zastępcze zamiast wymiarów w szkicach prętów.
-
Kliknij OK.
-
Zapisz właściwości znaku pod unikalną nazwą do wykorzystania w przyszłości
-
Rysunki zespołu betonowego: Kliknij Zapisz, aby zapisać zmiany we właściwościach widoku, a następnie kliknij Zamknij, aby powrócić do właściwości rysunku.
Rysunki zestawcze: Kliknij OK.
-
Kliknij Zapisz, aby zapisać właściwości rysunku, a następnie przycisk OK i utwórz rysunek.
Przykład

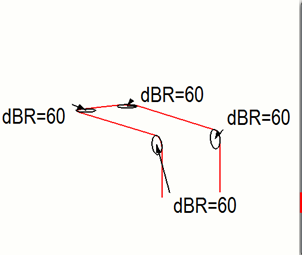

Szkic pręta 3D z promieniem gięcia:

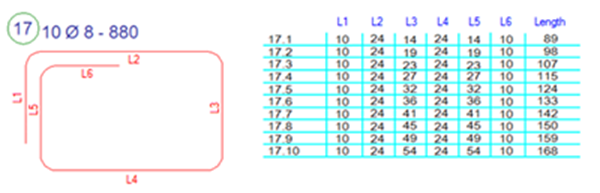

Zamiast wymiarów wyświetlane są symbole zastępcze:
Wskazówka:
Aby zmienić długość linii odniesienia, kolor, typ linii lub przedstawienie szkicu pręta, otwórz plik rebar_config.inp znajdujący się w folderze systemowym zdefiniowanym przez opcję zaawansowaną XS_SYSTEM i zmodyfikuj następujące wiersze: PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype i PulloutRepresentation.
