Fundament betonowy (1030)

Narzędzie Fundament betonowy (1030) umożliwia utworzenie betonowej płyty fundamentowej na spodzie wybranego betonowego słupa.

Utworzone obiekty

Betonowa płyta fundamentowa
Rury iniekcyjne i węże iniekcyjne w betonowym słupie
Maksymalnie 4 betonowe pale pod płytą fundamentową (opcjonalnie)
Strzemiona do prętów zbrojeniowych

Zastosowania


Sytuacja	Opis
	Betonowa płyta fundamentowa z fazowaniami, pale, rury iniekcyjne z łukowymi wężami iniekcyjnymi, pręty zbrojeniowe i strzemiona.
	Betonowa płyta fundamentowa z więcej niż 4 krawędziami, wnęki w płycie fundamentowej i wiele prętów zbrojeniowych.
	Betonowa płyta fundamentowa z wieloma prętami zbrojeniowymi.

Kolejność wyboru

Wybierz słup betonowy.
Wskaż punkt.

Betonowa płyta fundamentowa zostanie utworzona automatycznie po wybraniu punktu.

Klucz do identyfikacji elementów


	Przedrostek
1	Słup betonowy
2	Punkt Punkt wyznacza nowy dolny poziom słupa.

Karta Obraz

Użyj zakładki Obraz do określenia sposobu tworzenia wymiarów prętów zbrojeniowych i rur iniekcyjnych.

Wymiary


	Opis	Domyślna
1	Długość przedłużenia rury iniekcyjnej od wierzchu pręta zbrojeniowego.	`180 mm`
2	Wysokość pręta zbrojeniowego w słupie.	`400 mm`
3	Odsunięcie rury iniekcyjnej od spodu słupa.
4 5	Grubość otuliny górnej i dolnej pręta zbrojeniowego. Grubość otuliny dolnej jest używana tylko w razie niezdefiniowania grubości otuliny górnej.	`0,5 * grubość płyty fundamentowej`
6	Grubość pala. Ta wartość jest zastępowana wartością grubości pala ustawioną na karcie Elementy.	`300 mm`
7	Odległość od spodu płyty fundamentowej do spodu słupa.	`5000 mm`
8	Głębokość pala w płycie fundamentowej.	`50 mm`
9	Grubość płyty fundamentowej.	`800 mm`
10	Odległość między słupem a płytą fundamentową.	`0 mm`
11	Odsunięcie pionowe od wybranego punktu.	`0 mm`
12	Wysokość pręta zbrojeniowego.	`800 mm` 400 mm + 50% wysokości betonowej stopy
13	Wysokość rury iniekcyjnej 1.	`500 mm`
14, 15	Wysokości rur iniekcyjnych 2 i 3. Odsunięcie pionowe rur iniekcyjnych, jeśli są one skierowane w tę samą stronę. Do zdefiniowania używanego poziomu służy karta Rurainiekcyjna i pręt zbrojeniowy.

Rury iniekcyjne

Umożliwia wybranie kształtu i wymiarów rur iniekcyjnych.Nachylone przewody iniekcyjne są dopasowane do krawędzi słupa.


Opcja	Opis
	Rura iniekcyjna jednoelementowa, z kolankiem 90 stopni.
	Rura iniekcyjna jednoelementowa. Wartość a umożliwia zdefiniowanie nachylenia rury.
	Rura iniekcyjna z wężem iniekcyjnym wygiętym pod kątem 90 stopni.
	Rura iniekcyjna i nachylony wąż iniekcyjny. Wartość a umożliwia zdefiniowanie nachylenia węża.
	Prosta rura iniekcyjna.Nie zostanie utworzony otwór na rurę iniekcyjną.


	Opis	Domyślnie
1	Umożliwia zdefiniowanie wysokości nachylonej rury iniekcyjnej lub kąta nachylenia węża.	`30 mm`
2	Umożliwia zdefiniowanie wysokości zakrzywionego węża iniekcyjnego.	`0 mm`

Długość haka pręta zbrojeniowego

Umożliwia zdefiniowanie długości haka pręta zbrojeniowego.Można także podać kąt zgięcia końca pręta.

Wartością domyślną jest 10 * średnica pręta zbrojeniowego.

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości profili płyty fundamentowej, pali fundamentowych, strzemion i rur iniekcyjnych.

Właściwości elementu

Określ właściwości profilu elementu.

Jeśli na zakładceElementy opcja grubości pala pozostanie niewypełniona, zamiast niej będzie używana wartość grubości pala zdefiniowana na karcie Obraz w połączeniu z wartością ustawienia Przedrostek typu profilu pala (np. D).


Opcja	Opis
t, b, h	Określ grubość, szerokość i wysokość płyty fundamentowej i pali fundamentowych lub wybierz profil z katalogu profili.
Poz_Nr.	Przedrostek i numer początkowy numeru pozycji elementu.
Materiał	Klasa materiału.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Komentarz	Umożliwia dodanie komentarza do elementu.

Pręty zbrojeniowe


Opcja	Opis
Typ prętów zbrojeniowych	Umożliwia wybranie typu profilu prętów zbrojeniowych. Domyślnie: wartość z ustawienia Pręt zbrojeniowy Profile zespolone: katalog profili Pręt zbrojeniowy: katalog prętów zbrojeniowych Profil wieloboczny (jako podzespół): katalog profili. Utwórz profil podrzędny jako podzespół do elementu fundamentu.
Pręty zbrojeniowe	Rozmiar prętów zbrojeniowych.
Promień	Promień haka pręta zbrojeniowego.
Pręty zbrojeniowe należą do	Umożliwia zdefiniowanie elementu, do którego należą pręty zbrojeniowe. Domyślnie: wartość z ustawienia Kolumny Monolityczny beton: pręty zbrojeniowe należą do betonowej płyty fundamentowej. Słup: pręty zbrojeniowe należą do słupa. Wolny element: pręty zbrojeniowe nie są połączone z jakimkolwiek elementem. Sąsiedni: pręty zbrojeniowe należą do sąsiedniego elementu. Użyj nazwy lub klasy, aby znaleźć element.

Rury iniekcyjne i zakrzywienie


Opcja	Opis
Rury iniekcyjne Krzywa	Rozmiar rur iniekcyjnych. Rozmiar węży iniekcyjnych.
Numer artykułu	Numery katalogowe węża iniekcyjnego i rury iniekcyjnej. Wprowadzone wartości są zapisywane w atrybucie użytkownika dotyczącym elementu.
	Umożliwia zdefiniowanie sposobu połączenia węży iniekcyjnych z rurami iniekcyjnymi. Domyślnie: węże iniekcyjne są luźnymi elementami. Uzyskaj element dodany: węże iniekcyjne są dodawane do rur iniekcyjnych. Uzyskaj spoinę: węże iniekcyjne są spawane do rur iniekcyjnych. Słup prefabrykowany: węże iniekcyjne są dodawane do słupa. Spawaj do słupa: węże iniekcyjne są spawane do słupa.


Opcja	Opis
Przedrostek typu profilu pala (np. D)	Domyślny przedrostek profilu parametrycznego dla pali. Ta wartość ma zastosowanie tylko wtedy, gdy ustawiono grubość pala na zakładce Obraz. Tę wartość można zastąpić, ustawiając grubość pala na zakładce Elementy.
Przedrostek typu pręta zbrojeniowego (np. D)	Domyślny przedrostek profilu parametrycznego dla profili prętów zbrojeniowych.

zakładka Monolit

Zakładka Monolit umożliwia określenie kształtu oraz wymiarów betonowej płyty fundamentowej i wnęk.

Typ betonowej płyty fundamentowej


Opcja	Opis
Rodzaj bryły	Umożliwia wybranie typu prostokątnej płyty fundamentowej.
Kierunek monolitu	Umożliwia wybranie kierunku płyty fundamentowej.

Wymiary betonowej płyty fundamentowej


	Opis
1 2	Odsunięcie od słupa betonowego w kierunku x.
1 2	Odsunięcie od słupa betonowego w kierunku y.
3	Umożliwia wybranie kształtu płyty fundamentowej.
4	Szerokość płyty fundamentowej.
5 6	Długość prostej części płyty fundamentowej.
7	Odsunięcie od osi płyty fundamentowej.
8	Szerokość prostej części płyty fundamentowej.
9	Długość płyty fundamentowej.

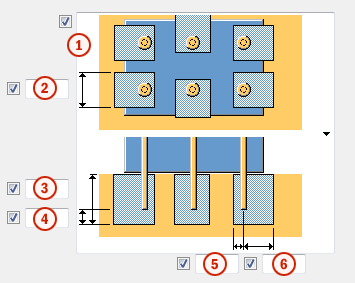

Wymiary wnęki


	Opis
1	Umożliwia wybranie typu wnęki.
2	Szerokość wnęki.
3	Głębokość wnęki.
4	Odległość między spodem pręta zbrojeniowego a spodem wnęki.
5 6	Odległość między osią pręta zbrojeniowego a osią wnęki.
5 6	Odległość między osią pręta zbrojeniowego a prawą stroną wnęki.


Opcja	Opis
Typ skosu monolitu prostokątnego	Rodzaj fazowania prostokątnej płyty fundamentowej.
Fazowanie X	Rozmiar fazowania w kierunku x.
Fazowanie Y	Rozmiar fazowania w kierunku y.

zakładka Pale

Użyj zakładki Pale, aby określić położenie pali fundamentowych.

Pozycje pali


	Opis
1	Umożliwia wybranie położenia i odsunięcia pali.
2 4 6 8	Odległość między pierwszym palem a słupem w kierunku x.
	Odległość między ostatnim palem a słupem w kierunku x.
	Odległość między trzecim palem a słupem w kierunku x.
	Odległość między czwartym palem a słupem w kierunku x.
3 5 7 9	Odległość między pierwszym palem a słupem w kierunku y.
	Odległość między ostatnim palem a słupem w kierunku y.
	Odległość między trzecim palem a słupem w kierunku y.
	Odległość między czwartym palem a słupem w kierunku y.
10 11	Odsunięcie pala od słupa betonowego w kierunku x.
10 11	Odsunięcie pala od słupa betonowego w kierunku y.


Opcja	Opis
Kierunek pali	Umożliwia zdefiniowanie kierunku pali.
Połącz pale z monolitem	Umożliwia zdefiniowanie sposobu połączenia pali z płytą fundamentową.

zakładka Rura iniekcyjna i pręt zbrojeniowy

Zakładka Rura iniekcyjna i pręt zbrojeniowy umożliwia określenie sposobu tworzenia, liczby oraz położenia prętów zbrojeniowych i rur iniekcyjnych.


Opcja	Opis
Utwórz	Umożliwia wybranie tworzonych elementów.
Promień gięcia rur iniekcyjnych	Promień rur iniekcyjnych.

Właściwości rur iniekcyjnych


	Opis
1	Umożliwia wybranie kierunku zagiętych prętów.
2	Umożliwia wybranie kierunku węży iniekcyjnych.
3	Liczba rur iniekcyjnych.
4	Odległość między środkami rur iniekcyjnych.
5	Umożliwia zdefiniowanie poziomu zakrzywionych elementów iniekcyjnych. Przydatne, gdy elementy iniekcyjne są zwrócone w tym samym kierunku. Poziomy można zdefiniować na zakładce Obraz. Przykład:
6	Umożliwia zdefiniowanie odległości między środkiem rury iniekcyjnej a zewnętrznym konturem fundamentu betonowego.

Przykład

Zakładka Słup

Zakładka Słup umożliwia określenie wymiarów wycięcia słupa.

Wymiary słupa


	Opis
1	Rozmiar wycięcia na słup.
2	Wysokość wycięcia na słup.

Zakładka Strzemiona

Na zakładce Strzemiona określ właściwości strzemion.

Właściwości strzemion


Opcja	Opis
	Umożliwia wybranie, czy mają zostać utworzone strzemiona. Umożliwia zdefiniowanie długości zakładów.
Gatunek	Gatunek materiału strzemion.
Rozmiar	Rozmiar strzemion.
Warunki końcowe lewe	Hak punktu początkowego strzemion.
Warunki końcowe prawe	Hak punktu końcowego strzemion.
Długości zagięcia lewe	Długość haka punktu początkowego strzemiona.
Długości zagięcia prawe	Długość haka punktu końcowego strzemiona.
Metoda tworzenia	Metoda tworzenia strzemion. Liczba prętów umożliwia wprowadzenie liczby strzemion. Przez dzielenie: umożliwia wprowadzenie odległości.
	Umożliwia zdefiniowanie komentarza, nazwy, klasy, serii i numerów początkowe strzemion.


	Opis
1	Umożliwia wybranie punktu początkowego strzemion: od spodu słupa do pierwszego strzemiona lub od wierzchu pręta zbrojeniowego do pierwszego strzemiona.
2	Umożliwia zdefiniowanie odległości od spodu pręta zbrojeniowego do ostatniego strzemiona.

Przykład

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Obliczenia
