Narzędzia układu ścian

Grupa narzędzi Układ ścian to zestaw komponentów, których można użyć do tworzenia i zmieniania wszystkich powszechnych typów ścian betonowych, takich jak pełne panele prefabrykowane od pojedynczych warstw, przez ściany podwójne, po wielowarstwowe, a także różnych konstrukcji ścian wylewanych na budowie.Konstrukcja ściany może składać się z kilku warstw, na przykład warstw konstrukcyjnych, izolacji, pustki i wykończenia powierzchni.Możesz używać bezpośredniej zmiany, aby elastycznie zmieniać geometrię ścian, odsunięcia warstw, otwory i linie styku.

Układ ścian to główny komponent zestawu i jest używany do określania układu ścian. Układ ścian jest dostępny na zakładce Beton. Kliknij: Panel > Układ ścian oraz w katalogu Aplikacje i komponenty.

Inne narzędzia Układ ścian są dostępne w katalogu Aplikacje i komponenty:

Układ ścian - Połączenia służy do łączenia ścian ze sobą.
Układ ścian - łącznik T łączy ze sobą ściany za pomocą połączeń T. Układ ścian - łącznik T tworzy również styk w miejscu połączenia.
Układ ścian - Otwory umożliwia ustawienie wartości domyślnych otworów. Do tworzenia i modyfikowania otworów używaj zmiany bezpośredniej.
Układ ścian - Styki umożliwia podział segmentu ściany na co najmniej dwa zespoły betonowe poprzez dodanie styków. Do tworzenia i modyfikowania styków używaj zmiany bezpośredniej.
Układ ścian - Podział na elementy umożliwia podział ściany na elementy według długości, wysokości, liczby, ciężaru lub nośności dźwigu.
Opcja Układ ścian - Zamiana warstw służy do zamiany kolejności wylewania warstw podwójnej ściany. Zamiana obejmuje tylko niektóre właściwości dwóch warstw, np. nazwę, klasę, ustawienia numeracji i wszystkie atrybuty UDA. Geometria warstw nie jest zamieniana. Jeśli jedna warstwa została utworzona za pomocą opcji tworzenia warstwy Dodaj jako podzespół (powłoka 2), a druga warstwa została zdefiniowana jako Dodaj do zespołu betonowego (powłoka 1), te właściwości również są zamieniane.

Układ ścian

Układ ścian umożliwia utworzenie pojedynczej ściany lub wielu prostych segmentów ścian.Ściana może być pełną ścianą jednowarstwową, ścianą podwójną lub wielowarstwową składającą się z dowolnej liczby warstw.

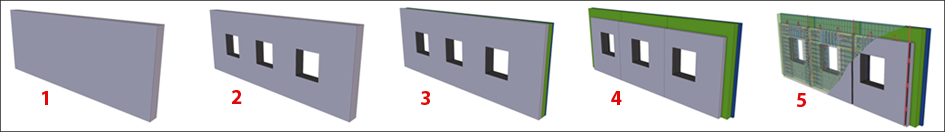

Proces projektowania przy użyciu grupy narzędzi Układ ścian

Możesz utworzyć kształt. Możesz utworzyć kształt i utworzyć otwory. Możesz utworzyć definicje typu ścian. Możesz utworzyć elementy ściany i zdefiniować szczegółową geometrię ścian. Możesz zdefiniować szczegółowe połączenia, otwory, elementy osadzone i zbrojenia.

Kolejność wyboru

Upewnij się, że przełącznik Bezpośrednia zmiana jest aktywny.
Na karcie Beton kliknij Panel > Układ ścian.
Wybierz odpowiednie polecenie na kontekstowym pasku narzędzi:
- Aby utworzyć co najmniej jeden prosty segment ściany, kliknij , a następnie wybierz co najmniej dwa punkty.
  Pamiętaj, że możesz zakończyć tworzenie na pierwszym wskazanym punkcie, aby utworzyć zamkniętą konstrukcję ściany.
- Aby utworzyć układ ściany jako ścianę zamkniętą, kliknij , a następnie wybierz co najmniej dwa punkty.
  Narzędzie Układ ścian automatycznie połączy pierwszy i ostatni wskazany punkt.
Kliknij środkowym przyciskiem myszy, aby utworzyć ścianę.

Zależnie od liczby wskazanych punktów i sposobu wskazywania w modelu zostanie utworzony co najmniej jeden prosty segment ściany albo ściana zamknięta. Każdy tworzony prosty segment jest osobnym wystąpieniem komponentu Układ ścian, który możesz osobno zmieniać. Jeśli utworzysz dwa lub więcej segmenty ścian, między każdym segmentem ściany zostanie dodany komponent Układ ścian - Połączenia.

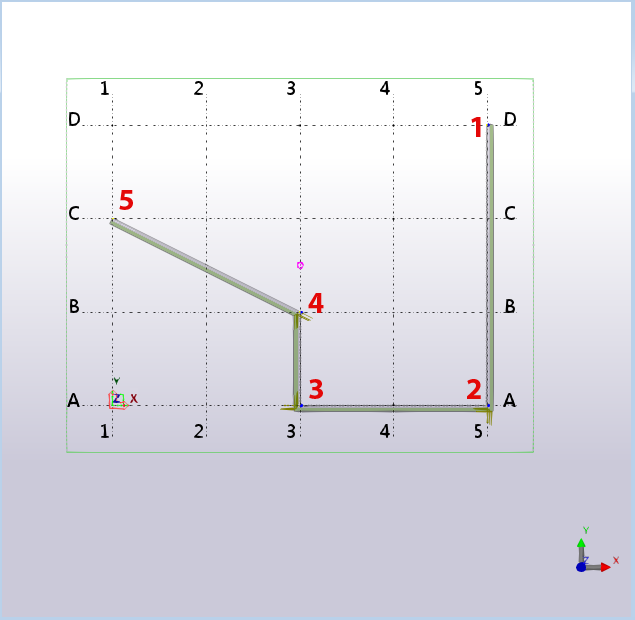

Na poniższej ilustracji przedstawiono cztery segmenty ścian w kształcie otwartym między wskazanymi punktami 1–5 oraz trzy połączenia układu ścian w punktach 2, 3 i 4. Jeśli została przez utworzona ściana zamknięta, między punktami 5 a 1 będzie znajdował się piąty segment ściany.

Kierunek modelowania układu ścian określa, która powierzchnia układu ścian jest wyświetlana w widoku z przodu na rysunku zespołu betonowego, gdy dla układu współrzędnych tego rysunku wybrane jest ustawienie Ustalony.

Na poniższej ilustracji górna płaszczyzna formy nie jest wyznaczona przez Układ ścian. Ilustracja przedstawia przykład ustawień ściany wielowarstwowej, których należy używać, jeśli zewnętrzna powłoka ma być wylewana na palecie, a wewnętrzna powłoka jest najwyższą powłoką w szalunku.

Górną płaszczyznę formy można też ustawić za pomocą komponentu Układ ścian. Ustaw w pliku Walllayout.Udas.dat właściwość górnej płaszczyzny formy, dodając do niego następujący wiersz:

option FixedMainView j_FixedDrawingMainView

Plik Walllayout.Udas.dat można umieścić w folderze modelu lub w dowolnym folderze systemowym.

Karta Ogólne

Zakładka Ogólne służy do definiowania podstawowych właściwości całego komponentu Układ ścian. Właściwości na wszystkich innych zakładkach zależą od warstwy i mają zastosowanie do aktualnie wybranej warstwy na liście warstw.


Opcja	Opis
H, Z1, Z0	Dostępne są cztery opcje definiowania wysokości i globalnych współrzędnych Z: Definiowanie dolnego poziomu względem punktów tworzenia oraz opcja i wartości Pozycja w głębi. Definiowanie wysokości przy użyciu opcji H. Definiowanie dolnego poziomu ściany przy użyciu opcji Z0 (globalna współrzędna Z) oraz wysokości przy użyciu opcji H. Definiowanie górnego poziomu ściany przy użyciu opcji Z1 (globalna współrzędna Z) oraz wysokości przy użyciu opcji H. Definiowanie dolnego poziomu ściany przy użyciu opcji Z0 (globalna współrzędna Z) i górnego poziomu ściany przy użyciu opcji Z1 (globalna współrzędna Z). Do definiowania wysokości ścian prostokątnych możesz użyć opcji H. Wysokości nie będzie można zdefiniować przy użyciu tej opcji, jeśli zmienisz kształt ściany tak, aby nie była prostokątna. Zamiast tego użyj bezpośredniej zmiany.
Grubość całkowita	Wprowadź grubość całkowitą układu ścian: Grubość warstwy jest obliczana na podstawie grubości całkowitej. Używaj grubości całkowitej w przypadku ścian podwójnych, gdy grubość warstwy monolitycznej lub pustki często się zmienia. Oznacza to, że Układ ścian może dostosowywać grubość, tak aby grubość całkowita była zgodna ze zdefiniowaną. Jeśli w układzie ściany nie ma zmieniających się warstw, możesz pozostawić opcję grubości całkowitej pustą. Grubość całkowita nie jest używana, jeśli nie ma zmiennych warstw. Jeśli istnieje więcej niż jedna elastyczna warstwa, grubość jest dzielona równo pomiędzy te warstwy.
Nazwa zespołu betonowego	Wprowadź nazwę zespołu betonowego.
Przedrostek	Wprowadź przedrostek zespołu betonowego.
Nr początkowy	Umożliwia wprowadzenie numeru początkowego zespołu betonowego.
Pozycja w płaszczyźnie	Umożliwia określenie położenia układu ścian w odniesieniu do linii między punktami wejściowymi. Jeśli to konieczne, wprowadź odległość odsunięcia.
Pozycja w głębi	Umożliwia zdefiniowanie położenia pionowego układu ścian w odniesieniu do linii między punktami wejściowymi. Jeśli to konieczne, wprowadź odległość odsunięcia.

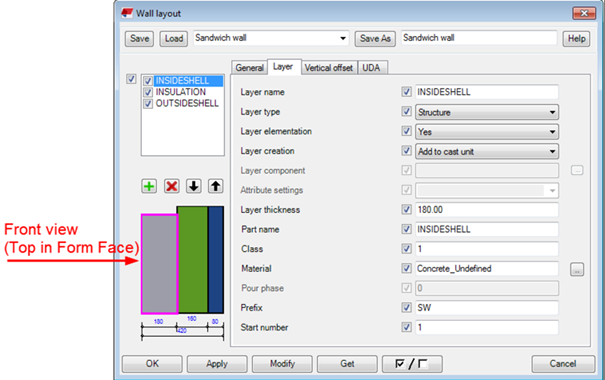

Zakładka Warstwa

Zakładka Warstwa umożliwia zdefiniowanie właściwości pojedynczej warstwy. Wybierz warstwę na liście warstw lub na obrazie podglądu.

Lista warstw


Warstwy	Opis	Przykład
	Lista warstw zawiera warstwy ściany. Do kontrolowania liczby i kolejności warstw używaj przycisków: Kliknij , aby dodać nową warstwę. Kliknij , aby usunąć wybraną warstwę. Kliknij , aby zmienić kolejność warstw przez przesunięcie zaznaczonej warstwy do góry lub w dół listy. Użyj pola wyboru przed nazwą warstwy, aby kontrolować, czy właściwości wybranej warstwy mają być zmieniane. Użyj pola wyboru znajdującego się najbliżej lewej strony, aby kontrolować, czy liczba i kolejność warstw mają być zmieniane podczas zmieniania Układu ścian.	Na poniższym przykładowym rysunku pokazano podgląd warstw ściany. Obraz jest automatycznie aktualizowany przy zmianie typu warstwy. Wybrana warstwa jest zaznaczona ramką w kolorze magenta.

Właściwości warstwy


Opcja	Opis
Nazwa warstwy	Umożliwia wprowadzenie nazwy warstwy. Ta nazwa jest wyświetlana na liście warstw. Nazwy warstw są również widoczne na kontekstowym pasku narzędzi w trakcie modyfikowania offsetów brzegów ścian. Można wybrać warstwę do zmodyfikowania. Nazwy warstw nie są widoczne w raportach ani na rysunkach.
Typ warstwy	Konstrukcja: Zwykle ta opcja służy do tworzenia ścian jedno i dwuwarstwowych, a także betonowych warstw ścian wielowarstwowych. Tego typu należy użyć, aby zamiast pustki między warstwami ściany podwójnej utworzyć warstwę monolityczną. Izolacja: Warstwa izolacji w ścianie wielowarstwowej. W komponencie Układ ścian - Podział na elementy (100 kg/m³) można wybrać różną gęstość ścian. Pustka: Pustka między warstwami ścian podwójnych. Użyj tego typu, jeśli nie chcesz tworzyć żadnych elementów warstwy. Folia: Zwykle bardzo cienka warstwa, która nie jest detalowana w narożnikach. Powierzchnia: Wykończenie powierzchni górnej części warstwy konstrukcyjnej. Zwykle warstwa konstrukcyjna jest pierwsza i/lub ostatnia. Komponent: Warstwa nie jest tworzona jako element. Zamiast tego dodawany jest komponent wybrany jako opcja Komponent warstwy.
Podział warstwy na elementy	Umożliwia wybranie, czy warstwa jest dzielona na dwa elementy przy użyciu styków.
Tworzenie warstwy	Wybierz sposób tworzenia warstwy prefabrykowanego zespołu betonowego: Dodaj do zespołu betonowego: Wszystkie elementy warstwy są dodawane do pojedynczego głównego zespołu betonowego. Dodaj jako podzespół: Element warstwy jest dodawany jako podzespół do głównego zespołu betonowego. Nie dodawaj do zespołu betonowego: Element warstwy nie jest dodawany jako podzespół do głównego zespołu betonowego. Będzie samodzielnym zespołem lub zespołem betonowym. Ta opcja zmienia typ betonu z prefabrykatu na monolityczny.
Komponent warstwy	Umożliwia wybór komponentu po zmianie ustawienia typu warstwy na Komponent. Zamiast tworzenia warstwy jako elementu tworzony jest komponent. Niektóre właściwości komponentu można modyfikować we właściwościach elementu Układ ścian. Należy odpowiednio określić nazwy właściwości w komponencie: `P_Height` — wysokość warstwy (maksymalna wysokość elementu warstwy) `P_Thickness` - Grubość warstwy `P_Name`- Nazwa elementu warstwy `P_Class` - Klasa elementu warstwy `P_Material` - Materiał warstwy `P_Prefix` - Przedrostek elementu warstwy `P_StartNo` - Numer początkowy elementu warstwy Punkty tworzenia komponentu znajdują się w tych samych położeniach jak przy tworzeniu warstwy jako elementu. Jeśli nazwy właściwości elementów użytkownika lub komponentu nie są takie same jak nazwy domyślne, można zdefiniować parametry w pliku xxxxx.LayerComponentInfo.xml, gdzie xxxx to nazwa komponentu. W pliku tym można również określić mapowanie innych właściwości warstwy, tak aby wartości podane w pliku atrybutów zostały nadpisane właściwościami warstwy zdefiniowanymi w oknie dialogowym Układ ścian. Aby zapoznać się z przykładem pliku, zobacz sekcję Dostosuj układ ścian.
Ustawienia atrybutów	Umożliwia wybór pliku atrybutów dla komponentu warstwy. Jeśli potrzebujesz konkretnych właściwości komponentu warstwy, możesz je określić w oknie dialogowym komponentu i zapisać w postaci pliku atrybutów.
Grubość warstwy	Umożliwia wprowadzenie grubości warstwy. Możesz pozostawić pole grubości warstwy puste, aby pozwolić narzędziu Układ ścian na ustawienie grubości warstwy, tak aby całkowita grubość była prawidłowa i zgodna z wartością na zakładce Ogólne. Warstwa pustki i warstwa monolityczna ściany podwójnej często mają elastyczną grubość.
Nazwa elementu, Klasa, Materiał, Faza sekcji wylewania, Wykończenie powierzchni, Przedrostek, Nr początkowy	Opcje umożliwiające określenie nazwy, klasy, materiału, przedrostka i numeru początkowego elementu warstwy. Oprócz tego można określić fazę sekcji wylewania warstw monolitycznych. Po zmianie ustawienia typu warstwy na Powierzchnia można wybrać wykończenie powierzchni.

Zakładka Odsunięcie pionowe

Zakładka Odsunięcie pionowe umożliwia zdefiniowanie odsunięć pionowych każdej warstwy przy górnej i dolnej krawędzi poziomej układu ściany.

Należy pamiętać, że można określić odsunięcia przy dowolnej innej krawędzi, używając funkcji bezpośredniej zmiany i styków.


Opcja	Opis
Offset	Umożliwia określenie offsetu pionowego w każdej warstwie.
Nazwa komponentu	Wybierz komponent w celu określenia offsetów. Możesz np. używać komponentu Linia detalowania geometrii do tworzenia pogrubień ścian wielowarstwowych. Można utworzyć różne ustawienia komponentu Linia detalowania geometrii i wybierać odpowiednie do danej sytuacji.
Atrybuty komponentu	Wybierz odpowiednie ustawienia komponentu.

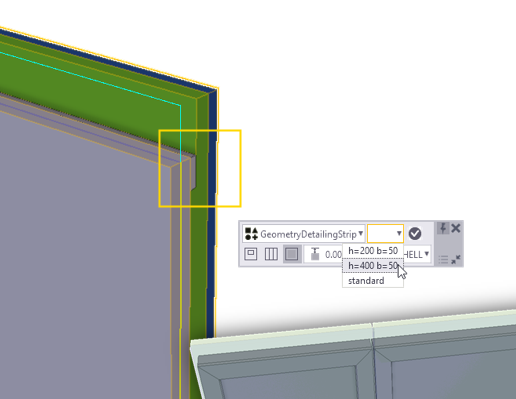

Do krawędzi układu ścian można też dodawać detalowanie. Wybierz układ ścian i uaktywnij edycję, klikając Zmień offsety brzegu ściany na kontekstowym pasku narzędzi. Wybierz krawędź układu ścian, do której chcesz dodać komponent. Wybierz komponent detalowania i ustawienia, których chcesz użyć, a następnie kliknij w celu potwierdzenia.

Karta UDA

Na zakładce UDA można zdefiniować atrybuty użytkownika każdego elementu warstwy w układzie ścian.

Należy pamiętać, że zawartość zakładki UDA może różnić się w zależności od środowiska Tekla Structures. Możesz dostosować zawartość zakładki UDA.

Zmiana układu ścian

Zmiana geometrii układu ścian

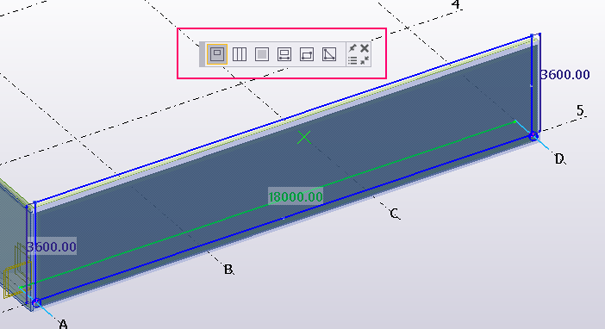

Do modyfikacji układu ścian można używać funkcji bezpośredniej zmiany. Przed rozpoczęciem upewnij się, że przełącznik Bezpośrednia zmiana jest aktywny. Wybierz układ ścian, aby wyświetlić kontekstowy pasek narzędzi. W celu zmodyfikowania układu ścian wybierz odpowiednie polecenie na pasku narzędzi.

Aby zmienić zewnętrzne krawędzie układu ściany, należy przeciągnąć uchwyty krawędzi i narożników. Oprócz tego można wstawić wierzchołki, przeciągając uchwyty punktu środka krawędzi, a także usunąć wierzchołki, wybierając uchwyt narożnika lub krawędzi i naciskając klawisz Delete.

Oprócz standardowej modyfikacji wieloboku można przeciągnąć uchwyty linii specjalnych na końcach układu ścian, aby skrócić lub wydłużyć układ. Dodatkowo możesz przeciągnąć uchwyt linii prostopadle do układu ściany, przytrzymując naciśnięty klawisz Alt podczas przeciągania.

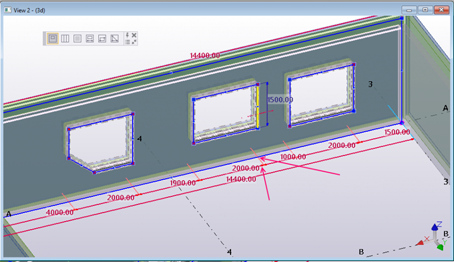

Alternatywą dla przeciągania uchwytu linii jest przeciąganie grotu strzałki wymiaru. Jeśli wiesz, o ile chcesz skrócić lub wydłużyć układ ściany, wybierz grot strzałki wymiaru i wprowadź wartość zmiany wymiaru. Pamiętaj, że możesz użyć grotów strzałek wymiaru i uchwytów linii w widoku planu, natomiast zmiana wieloboku jest możliwa tylko w widokach przekroju i 3D.

Zmiana odsunięcia przy krawędziach warstw

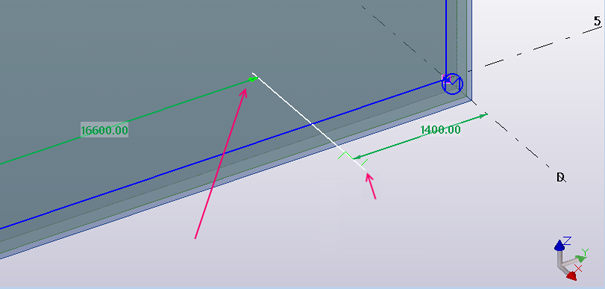

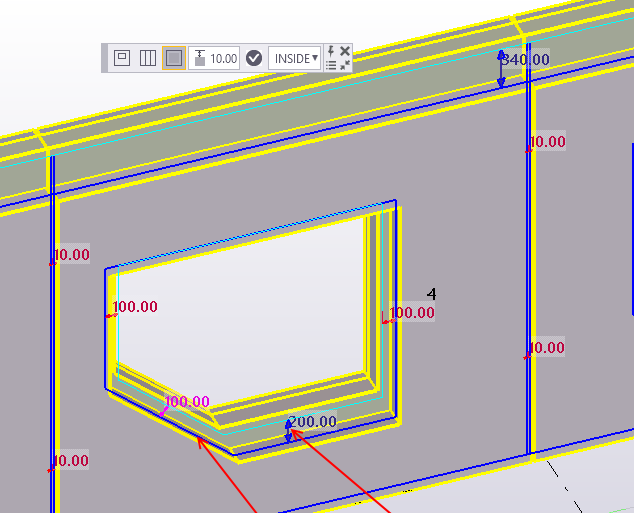

Aby zmienić offsety warstw przy zewnętrznych krawędziach układu ścian albo przy krawędziach otworów lub styków, użyj polecenia Zmień offsety brzegu ściany na kontekstowym pasku narzędzi. Z listy na pasku narzędzi wybierz warstwę, którą zmienisz.

Dostępne są trzy opcje zmiany odsunięcia przy danej krawędzi:

Przeciągnięcie uchwytu linii przy krawędzi. Uchwyt linii można przeciągać tylko prostopadle do krawędzi.
Przeciągnięcie grotu strzałki wymiaru i wprowadzenie wartości pomiaru.
Wybór uchwytu linii i wprowadzenie nowej wartości odsunięcia.

Możesz zaznaczyć dwa lub więcej uchwyty linii, przytrzymując klawisz Shift podczas ich zaznaczania.

Dolne i górne odsunięcia przy zewnętrznych krawędziach można zmodyfikować w oknie dialogowym Układ ścian, a odsunięcia styku w oknie dialogowym Układ ścian - styki.

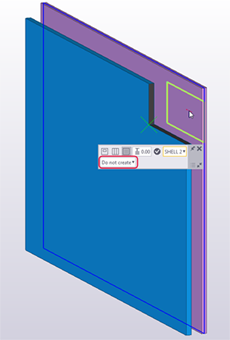

Możesz określić, że otwór nie będzie przecinać danej warstwy. Najpierw wybierz otwór. Na kontekstowym pasku narzędzi wybierz warstwę, a następnie polecenie Nie twórz.

Układ ścian - Otwory

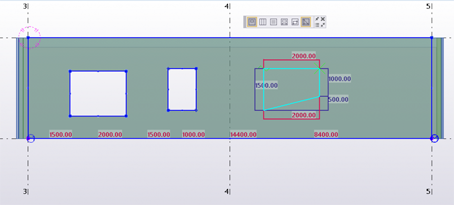

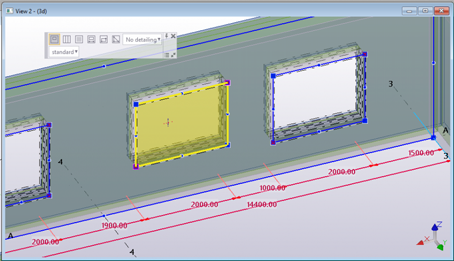

Do dodawania otworów do układów ścian można używać funkcji bezpośredniej zmiany.Przed rozpoczęciem upewnij się, że przełącznik Bezpośrednia zmiana jest aktywny.

W celu dodania otworu wybierz układ ścian, a następnie odpowiednie polecenie bezpośredniej zmiany. Można tworzyć otwory prostokątne, wieloboczne i okrągłe.

Uwaga:

Do określania ustawień odnoszących się do otworów można używać narzędzia Układ ścian - otwory z katalogu Aplikacje i komponenty. Korzystając z komponentu otworu, można określić wymiary otworu i wybrać zastosowanie detalowania.

Dodawanie otworu do układu ścian


Opcja	Opis
	Dodaj otwór poprzez wybór jego długości w ścianie. Dostępnych jest pięć różnych opcji wymiarów umożliwiających wyznaczenie dolnego i górnego poziomu otworu. Aby przełączać kolejne opcje w celu wyświetlenia tej, która jest potrzebna, kliknij przycisk wymiaru otworu . Pięć dostępnych opcji: Wprowadzenie odległości między dołem ściany a dołem otworu (w przykładzie jest to `800.00`) oraz wysokości otworu (`2400.00`). Jeśli używane są wartości Pozycja na głębokość, dolna odległość jest mierzona od punktów tworzenia. Wprowadzenie odległości między dołem ściany a dołem otworu oraz odległości między dołem ściany a górą otworu. Jeśli używane są wartości Pozycja na głębokość, dolna odległość jest mierzona od punktów tworzenia. Wprowadzenie globalnej współrzędnej Z dolnego poziomu otworu oraz wysokości otworu. Wprowadzenie wysokości otworu i globalnej współrzędnej Z górnego poziomu otworu. Wprowadzenie globalnej współrzędnej Z dolnego poziomu otworu oraz globalnej współrzędnej Z górnego poziomu otworu. Możesz używać rysunku architektonicznego jako modelu referencyjnego, na którym możesz wskazać szerokość i położenie otworu. Warstwę do wycięcia można wybrać na kontekstowym pasku narzędzi. Ułatwia to modelowanie różnych geometrii warstw w przypadku ścian o wielu warstwach. Opcja domyślna Wszystkie warstwy powoduje utworzenie otworu we wszystkich warstwach. Aby zmienić sposób tworzenia otworu w warstwie, kliknij polecenie Zmień offsety brzegu ściany. Wybierz warstwę i polecenie Utwórz albo Nie twórz.
	Dodanie otworu prostokątnego poprzez wskazanie dwóch punktów.
	Dodanie otworu wielobocznego poprzez wskazanie trzech lub więcej punktów.
	Umożliwia dodanie okrągłego otworu poprzez wskazanie jego punktu środka i punktu promienia. Przy zmianie offsetów warstwy i krawędzi można ustawiać pojedynczy offset okrągłego otworu. Okrągłe otwory umożliwiają szybkie tworzenie rezerwacji na instalację HVAC.

Zmiana otworu w układzie ściany


Opcja	Opis
Zmień geometrię otworu	Otwór możesz zmienić w taki sam sposób jak zewnętrzne krawędzie układu ściany, czyli używając odpowiedniego polecenia bezpośredniej zmiany. Możesz: Przeciągnąć krawędzie. Przeciągnąć uchwyty narożnika. Wstawić wierzchołki poprzez przeciągnięcie uchwytów punktu środka krawędzi. Usunąć wierzchołki, wybierając uchwyt narożnika lub krawędzi i naciskając klawisz Delete. Oprócz tego możesz zmienić początek lub koniec otworu poprzez przeciągnięcie uchwytów linii lub użycie grotów strzałek wymiarów.
Przesuń i kopiuj otwór	Wybierz otwór poprzez wybór lica w otworze. Rozpocznij przeciąganie wybranego lica. Aby utworzyć kopię otworu, przytrzymaj klawisz Ctrl. Aby przesunąć otwór bez zmieniania jego kształtu, przeciągnij uchwyt lica do żądanego położenia.
Usuń otwór	Wybierz lico wewnątrz otworu i naciśnij klawisz Delete.

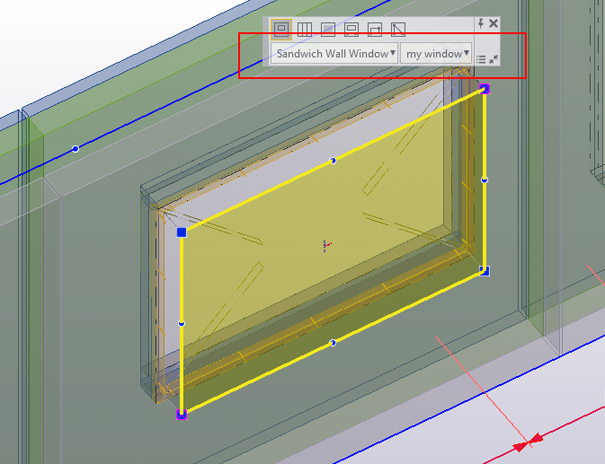

Zmień detalowanie otworu	Otwór można utworzyć z detalowaniem lub bez niego. Aby wykonać detalowanie otworu, użyj komponentu otworu z katalogu Aplikacje i komponenty lub odpowiedniego komponentu użytkownika. Pamiętaj, że komponentu Okno ściany wielowarstwowej można używać tylko do otworów prostokątnych i takich, które łączą okno i drzwi o tej samej linii górnej krawędzi. Aby utworzyć otwór detalowany, wybierz otwór i kliknij dwukrotnie, aby otworzyć okno dialogowe Układ ścian - otwory. W obszarze Zastosuj detalowanie wybierz Tak. W obszarze Nazwa komponentu wykonaj jedną z następujących czynności: Wybierz komponent z listy. Kliknij Edytuj, jeśli chcesz zmienić jakieś właściwości otworu. Można np. zmienić nazwę komponentu i nazwy właściwości wymiarów okna oraz wyznaczyć punkty wprowadzania otworu. Jeśli zmienisz właściwości komponentu i nadasz mu nową nazwę, jego zmodyfikowana wersja zostanie dodana do listy Nazwa komponentu. Jeśli chcesz użyć komponentu, który nie występuje na liście, kliknij Nowy, aby wybrać komponent z katalogu Aplikacje i komponenty. Możesz np. zastosować utworzony wcześniej komponent użytkownika. Na zakładce Elementy wypełnienia można też dodawać do otworu elementy wypełnienia. Wybierz warstwę na przykładowej ilustracji w oknie dialogowym. Następnie określ, czy warstwa będzie przycięta przez utworzony dla niej element wypełnienia. Wybierz odpowiednie atrybuty elementu wypełnienia. Pamiętaj, że elementy wypełnienia korzystają z właściwości blachy wielobocznej w oknie dialogowym Atrybuty elementu wypełnienia. Ponadto na kontekstowym pasku narzędzi możesz uaktywnić detalowanie, wybierając komponent detalowania, którego chcesz użyć.

Układ ścian - Styki

Podczas tworzenia układu ściany najpierw otrzymujesz prostą ścianę prefabrykowaną.Układ ścian - Styki umożliwia podział układu ściany na co najmniej dwa elementy ściany prefabrykowanej.W układzie ścian, warstwy tego układu, w przypadku których dla opcji Podział warstwy na elementy wybrano ustawienie Tak w oknie dialogowym Układ ścian, są podzielone.

Dodawanie i zmiana styków układu ściany

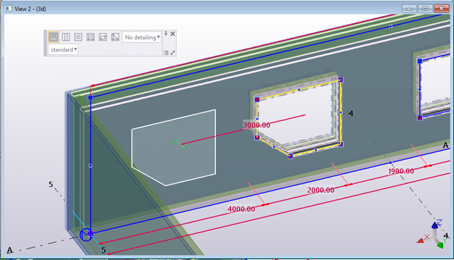

Aby dodać lub zmienić styki, użyj polecenia Zmień styk na kontekstowym pasku narzędzi. Polecenie Zmień styk powoduje otwarcie okna dialogowego Układ ścian - styki, w którym można określić właściwości styku każdej warstwy ściany z osobna.

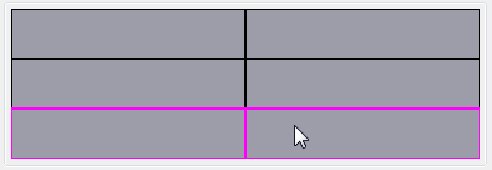

Wybierz warstwę na obrazie podglądu i zdefiniuj właściwości.


Opcja	Opis
	Umożliwia zdefiniowanie wymiaru szczeliny przy styku. Umożliwia zdefiniowanie odsunięcia szczeliny od pozycji wstawienia styku.
Utwórz komponent połączenia	Wybierz Tak, aby utworzyć połączenie między dwoma elementami warstwy na styku. Gdy wybierzesz Tak, możesz zdefiniować inne opcje komponentu.
Nazwa komponentu	Umożliwia wybór komponentu połączenia z katalogu Aplikacje i komponenty.
Atrybuty komponentu	Pozwala wybrać plik atrybutu dla połączenia.
Podstawowy element komponentu	Umożliwia wybranie, który element ściany jest pierwszym elementem wejściowym połączenia, styku lub innych komponentów utworzonych na styku.


Opcja	Opis

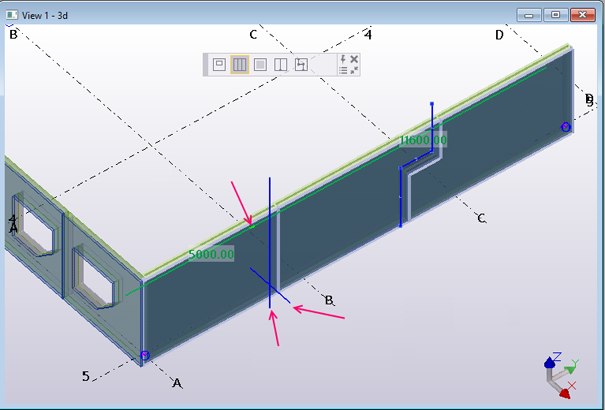

Dodaj styk pionowy	Aby dodać styk pionowy, użyj polecenia Nowy styk . Wskaż punkt, aby utworzyć styk. Pamiętaj, że Nowy styk jest wybierany automatycznie, gdy użyjesz polecenia Zmień styk, a układ ściany nie zawiera jeszcze żadnych styków.

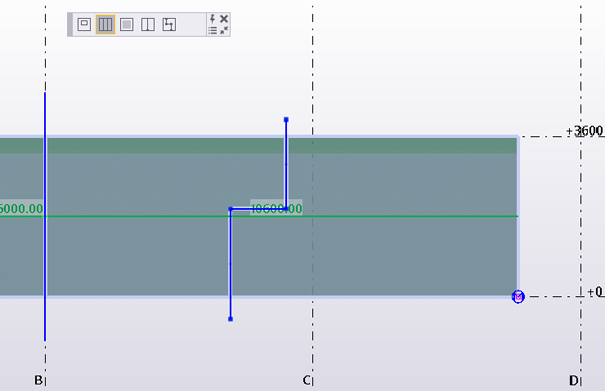

Dodaj styk wieloboczny	Aby dodać styk wieloboczny, użyj polecenia Nowy styk wieloboczny . Aby utworzyć styk, wskaż dwa lub więcej punktów. Styki wieloboczne mogą zawierać, pionowe, poziome i ukośne segmenty. Wydłuż początek i koniec styku wielobocznego, aby wyraźnie przecinał krawędzie ściany, którą dzieli.
Przesuń styk	Przesuń styk pionowy poprzez przeciągnięcie styku. Oprócz tego styki pionowe można przesunąć poprzez przeciągnięcie uchwytu linii poziomej lub grotu strzałki wymiaru. Przesuwanie i zmienianie styku wielobocznego odbywa się w taki sam sposób jak w przypadku dowolnego innego obiektu wielobocznego.
Kopiuj styk	Kopiuj styk pionowy lub styk wieloboczny poprzez przytrzymanie klawisza Ctrl i przeciągnięcie styku.
Usuń styk	Usuń styk pionowy poprzez wybór uchwytu styku i naciśnięcie klawisza Delete. Umożliwia usunięcie styku wielobocznego poprzez usunięcie wszystkich segmentów styku wielobocznego.
Zmień właściwości styku	Wybierz styk pionowy lub segment styku wielobocznego. Gdy wybierzesz pierwszy styk, bieżące właściwości styku zostaną wczytane do okna dialogowego Układ ścian - styki. Wybierz co najmniej dwa styki. Przytrzymaj klawisz Shift, a następnie wybierz styki pionowe lub segmenty styku wielobocznego. Po wybraniu styków zmień właściwości w oknie dialogowym i kliknij polecenie Zmień.
Podziel układ ściany na wybranym styku	Aby podzielić układ ścian na osobne komponenty, należy skorzystać z polecenia Podziel układ ściany na wybranym styku .

Układ ścian - Połączenia

Narzędzie Układ ścian - Połączenia umożliwia zastosowanie połączenia między dwoma układami ścian.Układ ścian — Połączenia dopasowuje elementy układu w narożnikach.Możesz kontrolować szczeliny w narożnikach, wydłużając lub skracając warstwy ścian oraz dodając połączenia między elementami połączonych warstw.Podczas używania komponentu połączenia w narożach Układ ścian - Połączenia może również dodawać połączenia między elementami warstwy.

Należy pamiętać, że jeśli za jednym razem utworzono kilka układów ścian przy użyciu narzędzia Układ ścian, połączenia układu ścian są automatycznie dodawane między układami ścian.Gdy zmienisz typ ściany, Układ ścian - Połączenia jest aktualizowany automatycznie.

Jeśli utworzysz układ ściany i później dodasz do niego następny, możesz dodać połączenie między nimi za pomocą komponentu Układ ścian - Połączenia w katalogu Aplikacje i komponenty.Wybierz dwa układy ścian w celu utworzenia połączenia.Upewnij się, że wybierasz cały komponent układu ścian, a nie pojedynczy obiekt utworzony przez układ ścian.Połączenie jest tworzone po wybraniu drugiego układu ścian.

Właściwości komponentu Układ ścian - Połączenia


Opcja	Opis
	Umożliwia określenie sposobu dopasowania elementów warstwy. Kliknij przycisk trzy razy, aby przechodzić kolejno do trzech różnych opcji konfiguracji narożników.
	Umożliwia określenie, czy końce panelu mają być prostokątne czy ukośne. Tej opcji można używać do konfigurowania typowych detali narożników ścian podwójnych. Ta opcja jest też stosowana w komponencie połączenia używanym między elementami warstwy.
	Definiuj sposób modelowania elementów tworzących narożnik. Tę opcję można wybrać osobno na każdej warstwie. Po wybraniu tej opcji Układ ścian - połączenia tworzy dodatkowy element dodany do zespołu betonowego. Element naroża jest tworzony przy użyciu pierwszej nazwy podanej w pliku systemowym SandwichWallCornerPartNames.dat.Jeśli plik nie istnieje lub jest pusty, używana jest nazwa elementu głównego.W ten sposób obszar naroża zostanie automatycznie obliczony w postaci niestandardowego atrybutu `CUSTOM.WALL_CORNER_AREA`. Kliknij przycisk trzy razy, aby przechodzić kolejno do trzech różnych opcji konfiguracji narożników.
Odsunięcie A	Pozwala określić szczelinę między dwoma elementami warstwy. Na obrazie podglądu pokazano położenie szczeliny.Położenie szczeliny zależy od konfiguracji narożnika. Wskazówka: Jeśli używasz komponentu połączenia, zastosuj w połączeniu użytkownika nazwę właściwości `FreeSpace`, aby sterować tą wartością bezpośrednio za pomocą opcji Układ ścian - Połączenia.
Odsunięcie B	Umożliwia zdefiniowanie odsunięcia końca dłuższego elementu. Na obrazie podglądu pokazano położenie odsunięcia.Odsunięcie zależy od konfiguracji narożnika. Wskazówka: Jeśli używasz komponentu połączenia, zastosuj w połączeniu użytkownika nazwę właściwości `EndOffset`, aby sterować tą wartością bezpośrednio za pomocą opcji Układ ścian - Połączenia.
Połączenie	Wybierz komponent połączenia utworzony między dwoma elementami warstwy. Jeśli nie wybierzesz połączenia, zostaną dodane tylko dopasowania odpowiednio do odsunięć końca i szczeliny.Jeśli chcesz wyświetlić bieżące właściwości połączenia, wybierz połączenie układu ściany albo dwukrotnie kliknij dopasowanie utworzone przez połączenie.
Atrybuty	Jeśli dodano połączenie, wybierz dla niego plik atrybutu.
Element główny połączenia	Jeśli dodano połączenie, wskaż element główny połączenia.

Układ ścian - łącznik T

Narzędzie Układ ścian - łącznik T umożliwia zastosowanie połączenia T między dwoma układami ścian.Układ ścian - łącznik T umożliwia utworzenie styku w miejscu połączenia.Pamiętaj, że jeśli usuniesz połączenie, styk nie zostanie automatycznie usunięty.Aby usunąć styk, zmień element główny.

Właściwości komponentu Układ ścian - łącznik T


Opcja	Opis
	Umożliwia określenie sposobu dopasowania elementów układu ścian. Kliknij przycisk trzy razy, aby przechodzić kolejno do trzech różnych opcji konfiguracji narożników. Wybierz układ ścian na obrazie podglądu i określ właściwości połączenia.
	Umożliwia określenie, czy końce panelu mają być prostokątne czy ukośne. Ta opcja jest stosowana w komponencie połączenia używanym między elementami układu ścian.
Dodaj styk	Umożliwia dodanie styku. Ponadto można wybrać, czy pierwsza warstwa będzie dzielona na dwa elementy. Nie nie dzieli elementu pierwszej warstwy, ale tworzy cięcie dzielące element na dwa obiekty bryłowe.
Offset styku	Należy wprowadzić offset styku.
Luz	Umożliwia określenie wielkości szczeliny między układami ścian. Na obrazie podglądu pokazano położenie szczeliny. Położenie szczeliny zależy od konfiguracji narożnika.
Utwórz komponent	Umożliwia wybór, czy użyć komponentu do połączenia układów ścian.
Nazwa komponentu	Umożliwia wybór komponentu połączenia, który zostanie utworzony między dwoma układami ścian.
Atrybuty komponentu	Jeśli dodano połączenie, wybierz dla niego plik atrybutu.
Podstawowy element komponentu	Jeśli dodano połączenie, wskaż element główny połączenia.

Układ ścian - podział na elementy

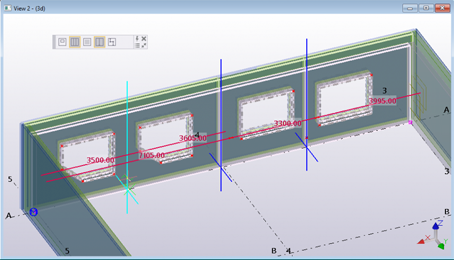

Układ ścian - Podział na elementy automatycznie dodaje nowe styki, aby podzielić układ ściany na co najmniej dwa elementy ściany prefabrykowanej.

Podczas dodawania styków otwory są brane pod uwagę. Otwory mogą wpłynąć na ostateczne położenie styku, a ostateczna długość lub ciężar ściany prefabrykowanej są mniejsze niż wartość docelowa.

Uwaga:

Obliczenia ciężaru opierają się na geometrii układu ścian. Żadne inne dodatkowe elementy ścian nie są brane pod uwagę w obliczeniach. Gęstość używana do obliczania ciężaru to 2500 kg/m³ dla typu warstwy konstrukcyjnej i 100 kg/m³ dla warstwy izolacyjnej.


Opcja	Opis
Utwórz styk	Wg długości: Wprowadź co najmniej jedną żądaną długość. Jeśli to nie możliwe, podziel ścianę przy użyciu pierwszej długości. Narzędzie Układ ścian - Podział na elementy spróbuje użyć następnej wprowadzonej długości itd. Wg liczby: Wprowadź liczbę ścian, które mają zostać utworzone. Wg ciężaru: Wprowadź żądany ciężar elementu ściany. Układ ściany zostanie podzielony, tak aby ciężar ścian prefabrykowanych był jak najbardziej zbliżony do żądanego ciężaru. Wg ciężaru udźwigu: Dzieli układ ściany, tak aby ciężar ścian prefabrykowanych był jak najbardziej zbliżony do maksymalnego udźwigu.
Maks. wysokość	Należy wprowadzić maksymalną wysokość elementu ściany. Jeśli wprowadzona wartość jest mniejsza niż wysokość ściany, opcja Układ ścian - podział na elementy spowoduje najpierw utworzenie poziomych styków o danej wysokości i wybranych ustawieniach. Następnie spowoduje ona utworzenie pionowych styków z użyciem ustawień pionowych styków i pozostałych ustawień wybranych w oknie dialogowym.
Minimalna długość	Wprowadź minimalną długość elementu ściany.
Długość maks.	Wprowadź maksymalną długość elementu ściany. Ta wartość jest używana ze wszystkimi metodami tworzenia.
Ciężar maks.	Wprowadź maksymalny ciężar elementu ściany. Ta wartość jest używana ze wszystkimi metodami tworzenia.

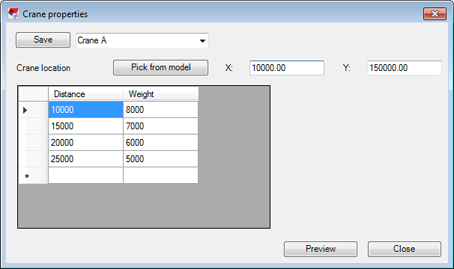

Maks. udźwig dźwigu	Wybierz dźwig używany do budowy. Po wybraniu dźwigu maksymalny ciężar ścian jest zawsze mniejszy niż udźwig dźwigu. Aby określić konfigurację dźwigu, otwórz okno dialogowe Właściwości dźwigu, klikając przycisk po prawej stronie: Wskaż położenie dźwigu w modelu albo wprowadź wartości X i Y. Wprowadź dane udźwigu w tabeli. Wprowadzić odległość w kolejności od najmniejszej do największej. Zapisz konfigurację dźwigu. Podczas zapisywania konfiguracji dźwigu można użyć jego nazwy. Aby zmienić i sprawdzić istniejącą konfigurację dźwigu, wybierz ją z listy w oknie dialogowym Właściwości dźwigu. Aby zobaczyć położenie dźwigu na wykresie udźwigu w widoku modelu, kliknij opcję Podgląd.
Unikaj otworów	Umożliwia wybranie, czy styki mogą przecinać otwór. Jeśli styki nie mogą przecinać otworu, wprowadź minimalną odległość od otworu.
Kierunek rozkładu	Umożliwia wybranie kierunku styków oraz początku i końca na układzie ściany. Możesz dodać zarówno styki poziome, jak i pionowe.
Ustawienia pionowych styków Ustawienia styku poziomego	Opcje te umożliwiają wybór atrybutów nowych styków. Upewnij się, że odsunięcia warstw zostały prawidłowo skonfigurowane, ponieważ mogą wpłynąć na ciężar i długość ściany.
Utwórz na wybranych ścianach	Aby wstawić styki, wybierz układ ścian i kliknij przycisk Utwórz na wybranych ścianach. Możesz wybrać jeden lub wiele układów ścian.

Układ ścian - Zamiana warstw

Użyj narzędzia Układ ścian - Zamiana warstw, aby zamienić konstrukcyjne warstwy prefabrykowane pojedynczej ściany w układzie ściany, zwykle ściany podwójnej.Możesz zamienić porządek niektórych pojedynczych ścian w tej samej linii ścian, jeśli muszą być wylewane w innej kolejności.

Aby zamienić warstwy, wybierz Układ ścian - zamiana warstw w katalogu Aplikacje i komponenty, a następnie wybierz układ ścian i element ściany do zamiany.

Podczas używania narzędzia zamiany, w każdym położeniu narzędzia wyświetlany jest trójkątny uchwyt . Uchwyty możesz przeciągać w celu zmiany ściany do zamiany. Aby zamienić inną ścianę w układzie, możesz skopiować narzędzie zamiany do innej lokalizacji, przytrzymując naciśnięty klawisz Ctrl podczas przeciągania.

Narzędzia zamiany można usunąć, wybierając uchwyty tego narzędzia i naciskając klawisz Delete.

Dostosowywanie układu ścian

Zawartość zakładki UDA

Zawartość zakładki UDA można dostosować przy użyciu pliku WallLayout.Udas.dat. Plik WallLayout.Udas.dat może się znajdować w folderze modelu albo w innym folderze zdefiniowanym za pomocą opcji zaawansowanej XS_FIRM, XS_PROJECT lub XS_SYSTEM.

Pliku można używać do sterowania, które właściwości użytkownika tworzonych elementów warstwy mogą być używane w układzie ściany. Zalecamy używanie atrybutów użytkownika, które są zwykle wspólne dla wszystkich ścian prefabrykowanych w jednym układzie ściany.

Można określić, że wartości UDA warstwy nie będą zamieniane, kiedy używane jest narzędzie Układ ścian - zamiana warstw. Dodaj NoSwap na końcu wiersza (czwarte pole): string comment j_comment NoSwap.

Poniższy przykładowy plik zawiera pełny opis wszystkich ustawień i formatu pliku. Wiersze rozpoczynające się od „//” są wierszami komentarzy.

//
// Customized user defined attributes (UDA) for layer parts created by wall layout component
//
// Each row shall contain 2 or 3 fields separated by tab(s) or semicolon.
// Please note that all uda names shall be unique
//
// Field 1: The data type of the attribute. Valid values are 'distance', 'float', 'option',
//          'integer' and 'string' compatible with the actual user defined attributes as
//          specified in objects.inp
// Field 2: UDA name. This is the name of the user defined attribute set for the layer part.
// Field 3: Label. This text is shown in the wall layout UDA tab page if the uda is not
//          defined in objects.inp. Label can be a translatable label or any text or empty text.
// Field 4: 'NoSwap' if you do not want the 'Wall layout layer swapper' to swap the values.
//
string  comment   j_comment NoSwap
string  USER_FIELD_1  j_user_field_1
string  USER_FIELD_2  j_user_field_2
string  USER_FIELD_3  j_user_field_3
string  USER_FIELD_4  j_user_field_4

Komponent warstwy

Jeśli nazwy właściwości elementów użytkownika lub komponentu nie są takie same jak nazwy domyślne, można zdefiniować parametry w pliku xxxxx.LayerComponentInfo.xml, gdzie xxxx to nazwa komponentu.

W pliku tym można również określić mapowanie innych właściwości warstwy, tak aby wartości podane w pliku atrybutów zostały nadpisane właściwościami warstwy zdefiniowanymi w oknie dialogowym Układ ścian.

Poniżej pokazano przykładowy plik.

<?xml version="1.0" encoding="utf-8"?>
<LayerComponentInfo xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <ComponentName>CMUWall</ComponentName>
  <!--Leave the property name empty if you don't want anything to be set by Wall layout -->
  <HeightMaxProperty>WallHeight</HeightMaxProperty>
  <Height1Property></Height1Property>
  <Height2Property></Height2Property>
  <ThicknessProperty></ThicknessProperty>
  <NameProperty>Name</NameProperty>
  <ClassProperty></ClassProperty>
  <MaterialProperty>Material</MaterialProperty>
  <PrefixProperty>AsmPfx</PrefixProperty>
  <StartNoProperty>AsmStNo</StartNoProperty>
  <!--Do not specify anything for custom part position if you want to control these with saved settings only.-->
  <CustomPartPosition>
    <PlaneOffset>0</PlaneOffset>
    <DepthOffset>0</DepthOffset>
    <RotationOffset>0</RotationOffset>
    <Plane>LEFT</Plane>
    <Depth>BEHIND</Depth>
    <Rotation>FRONT</Rotation>
  </CustomPartPosition>
</LayerComponentInfo>
