Przykład: Organizowanie modelu w kategorie użytkownika i położenia oraz wyświetlanie ilości

W tym przykładzie został przedstawiony podstawowy proces pracy obejmujący konfigurację Organizatora oraz tworzenie przedmiarów betonu i prętów zbrojeniowych.

Za pomocą Organizatora można zorganizować model dzieląc go na budynki, sekcje i piętra na podstawie położenia w modelu. Można utworzyć strukturę drzewa kategorii oraz kategorie użytkownika. Po utworzeniu lokalizacji i kategorii użytkownika można w prosty sposób wyświetlać ilości w Przeglądarce obiektów oraz tworzyć raporty zawartości.

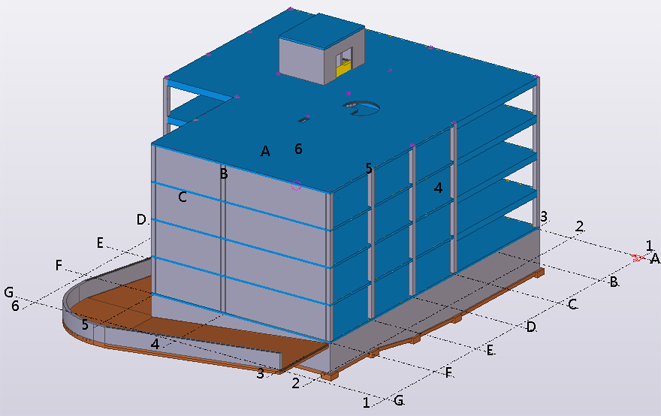

W tym przykładzie konfiguracja została wykonana za pomocą Przykładowego modelu konstrukcji monolitycznej dostępnego w środowisku Default jako szablon modelu. Można usunąć istniejącą konfigurację lub po prostu utworzyć nowy projekt i rozpocząć jego konfigurację.

Przykład: Organizowanie modelu w budynki, sekcje i piętra

Model zostanie zorganizowany w kategorie położenia.

Aby otworzyć Organizator, kliknij kartę Zarządzaj na wstążce, a następnie przycisk Organizator.
Wybierz kategorię Budynek w sekcji Projekt, kliknij prawym przyciskiem myszy i wybierz opcję Definiuj obszary graniczne dla położeń.

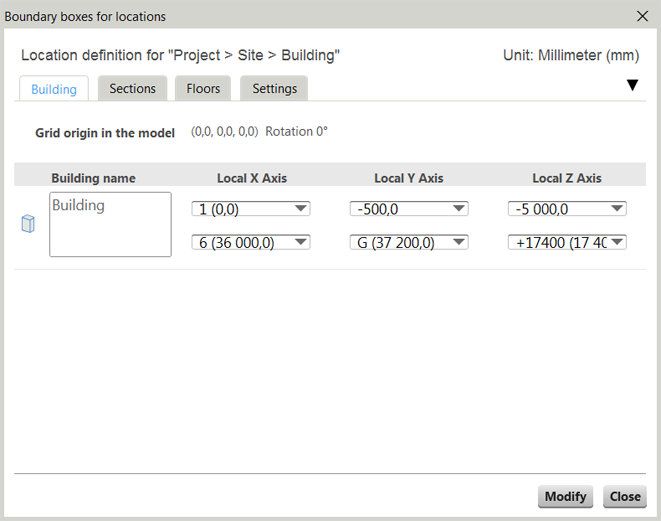

Dostosuj obszar graniczny do budynku, wybierając lub wprowadzając współrzędne.

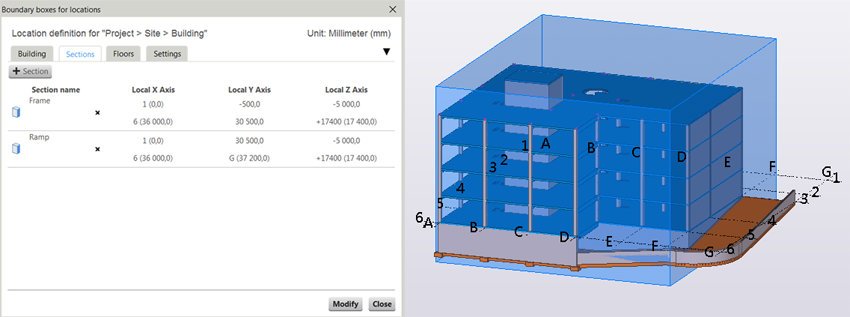

Przejdź na kartę Sekcje i dodaj dwie sekcje do budynku używając wartości wyświetlanych na poniższym rysunku.

Możesz kliknąć niebieski prostopadłościan przed nazwą sekcji, aby pokazać zakres sekcji w modelu. Poniższy rysunek przedstawia sekcję Rama.

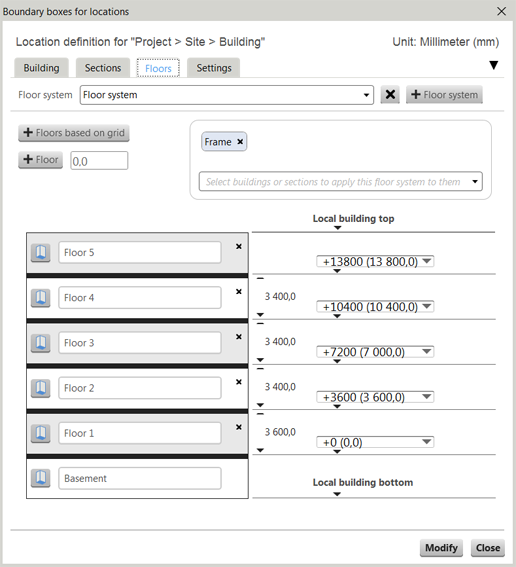

Przejdź na kartę Piętra i utwórz system pięter w sekcji Rama na podstawie linii siatki.
Kliknij Zmień, a następnie Zamknij.

Teraz model jest zorganizowany w sekcje i piętra na podstawie położenia.
W modelu znajdują się trzy obiekty rampy umieszczone w części Piwnica sekcji Rama. Należy je ręcznie przesunąć do sekcji Rampa:
1. Wybierz kategorię Piwnica, kliknij prawym przyciskiem myszy i wybierz opcję Wybierz w modelu, aby wyświetlić obiekty w modelu.
2. Wybierz trzy obiekty rampy w modelu.
3. Kliknij prawym przyciskiem myszy kategorię Rampa i wybierz opcję Przesuń wybrane obiekty.

Przykład: Tworzenie kategorii użytkownika za pomocą automatycznych podkategorii na podstawie nazw obiektów w Organizatorze

Na tym etapie zostanie utworzona kategoria użytkownika dla zespołów, a następnie podzielona na podkategorie na podstawie nazwy zespołu.

Kliknij , aby utworzyć nową kategorię użytkownika.
Kliknij prawym przyciskiem myszy opcję Kategoria niestandardowa i wybierz opcję Właściwości. Zmień nazwę kategorii na Obiekt.

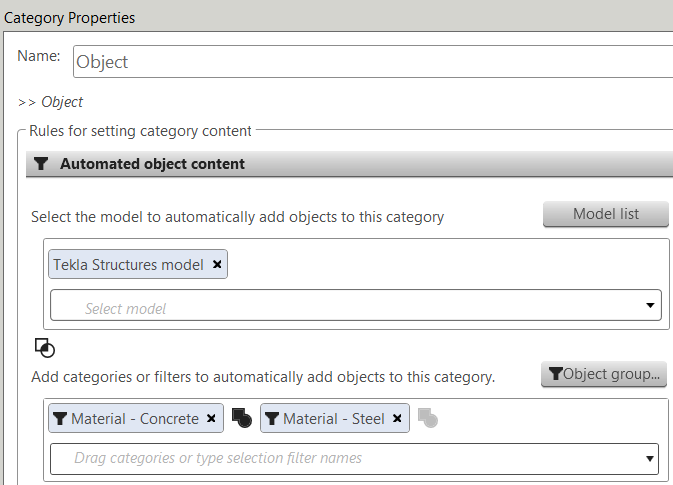

W obszarze Automatyczna zawartość obiektu dodaj do reguł filtry materiałów Material - Concrete i Material - Steel. Można również wybrać model Tekla Structures, aby uwzględnić obiekty Tekla Structures w zawartości kategorii.
Kliknij Zmień, aby dodać obiekty do kategorii.

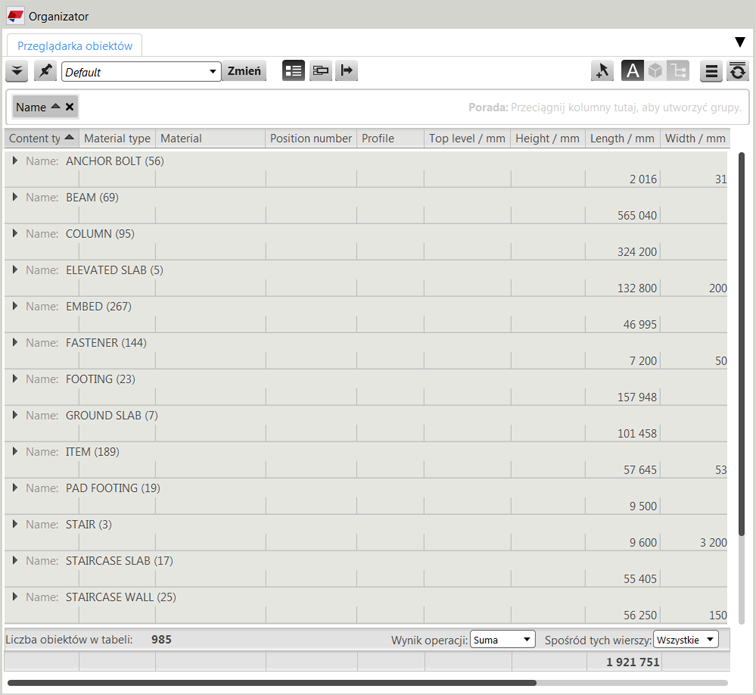

Następnie pogrupuj obiekty w Przeglądarce obiektów. Kliknij i wybierz opcję Grupuj, aby utworzyć grupowanie na podstawie kolumny Nazwa. Grupowanie widoczne w Przeglądarce obiektów zawiera podgląd automatycznych podkategorii.
Następnie utwórz automatyczne podkategorie dla danej kategorii na podstawie nazw obiektów. Kliknij prawym przyciskiem myszy nową kategorię, wybierz opcję Właściwości, a w obszarze Automatyczne podkategorie kliknij Grupowanie w przeglądarce obiektów. To umożliwi dodanie właściwości obiektów użytych w grupowaniu do właściwości kategorii.
Zaznacz pole wyboru Dodaj zespół znajdujący się na najwyższym poziomie w modelu.

W przypadku wybrania opcji Dodaj zespół znajdujący się na najwyższym poziomie w modelu w kategorii zostaną uwzględnione wyłącznie zespoły i zespoły betonowe. W innym przypadku kategoria będzie zawierała zarówno elementy, jak i zespoły. Korzystanie z zespołów w kategoriach jest ważne, ponieważ na kolejnych etapach wybieranych i wyświetlanych jest wiele różnych kategorii, a to wymaga stosowania zależności hierarchicznych obiektów. Ponadto Organizator został opracowany pod kątem pracy z zespołami.
W przypadku Przeglądarki obiektów wybierz szablon właściwości Domyślny.
Kliknij Zmień.

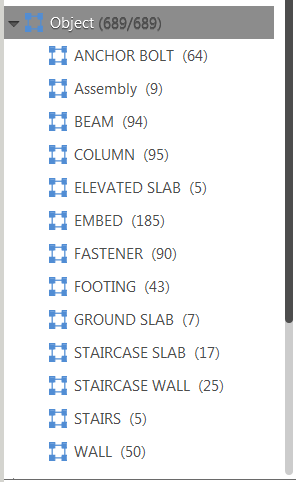

Podkategorie są tworzone w polu kategorii Obiekt. Jeśli teraz zostaną wprowadzone zmiany w modelu, kategoria i podkategorie zostaną zaktualizowane. Przykładowo na podstawie nazw znalezionych w modelu utworzone zostaną nowe podkategorie, a stare zostaną usunięte.

Kolejnym etapem będzie utworzenie kategorii użytkownika dla prętów zbrojeniowych.

Przykład: Tworzenie kategorii użytkownika prętów zbrojeniowych w Organizatorze

Na tym etapie zostanie utworzona kategoria użytkownika dla prętów zbrojeniowych.

Utwórz nową kategorię i nadaj jej nazwę Zbrojenie. Wybierz zastosowanie w regułach właściwości kategorii filtra Object type - Reinforcement.

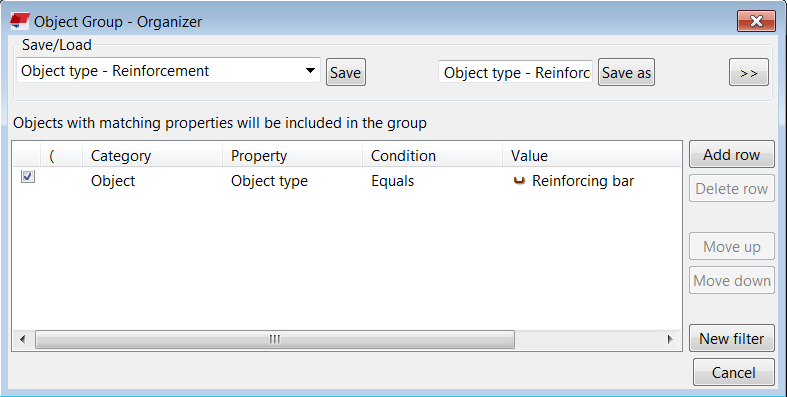

W przypadku braku filtra zbrojenia kliknij Grupa obiektów i utwórz filtr w sposób przedstawiony na poniższym rysunku.
Wybierz szablon właściwości Przeglądarki obiektów. W tym przykładzie wybierz szablon Rebar. W przypadku tej kategorii nie zaznaczaj pola wyboru Dodaj zespół znajdujący się na najwyższym poziomie w modelu. Jeśli zostaną uwzględnione jedynie zespoły, pojawią się wszystkie zespoły zawierające pręty zbrojeniowe. Najwyższym poziomem zespołu dla prętów zbrojeniowych jest zespół betonowy. Utwórz podkategorie na podstawie średnicy nominalnej.
Kliknij Zmień, aby utworzyć kategorię.

W ten sposób zostały utworzone kategorie i można przystąpić do tworzenia raportów.

Kolejnym etapem będzie utworzenie przedmiaru betonu i przedmiaru prętów zbrojeniowych dla określonych obiektów w konkretnym położeniu.

Uwaga:

Aby uniknąć ponownego tworzenia często używanych kategorii dla każdego projektu, można dostosować okno Kategorie, tak aby otwierało się z zestawem kategorii domyślnych. Eksportuj żądane kategorie w formacie xml, jako plik .category. Zapisz plik w folderze \ProjectOrganizerData znajdującym się w folderze firmy.

Przykład: Tworzenie przedmiaru betonu za pomocą Organizatora

Na tym etapie zostaną zebrane ilości i powierzchnie szalunków słupów na pierwszym piętrze. Dokładne ilości są potrzebne do zamówienia materiałów (szalunku i betonu) lub do zaplanowania pracy.

Wybierz z drzewa kategorii kategorie Piętro 1 i Słup.

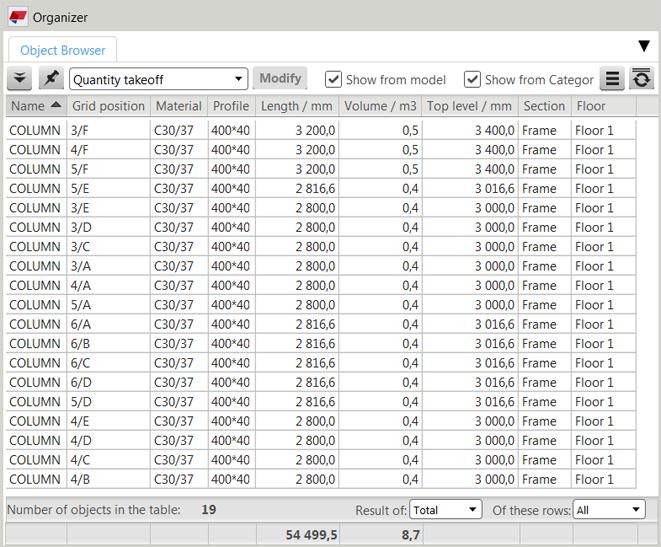

Wybierz szablon właściwości dla przedmiarów. W Przeglądarce obiektów wyświetlą się ilości dla słupów na pierwszym piętrze.

Ten przykład zawiera 19 słupów o łącznej objętości 8,7 m³. Następnie można utworzyć raport poprzez wyeksportowanie lub po prostu sprawdzić poszczególne obiekty. Można też odczytać całkowitą objętość i skontaktować się z dostawcą betonu w celu zamówienia niezbędnej ilości.

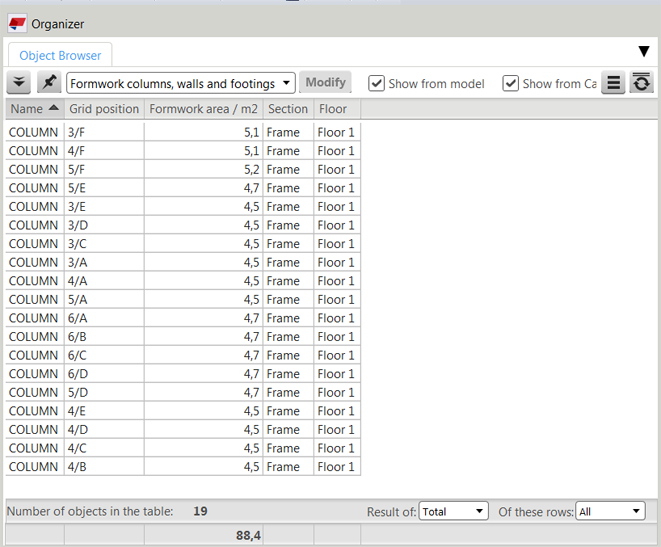

Wybierz szablon właściwości dla szalunku. Użycie innego szablonu właściwości pozwala uzyskać inne informacje dotyczące danego wyboru.

W ten sposób można uzyskać całkowitą powierzchnię szalunku dla słupów. Pole powierzchni szalunku jest obliczane przy pomocy wzoru. Można również wyświetlić pola powierzchni poszczególnych szalunków w przypadku każdego słupa.

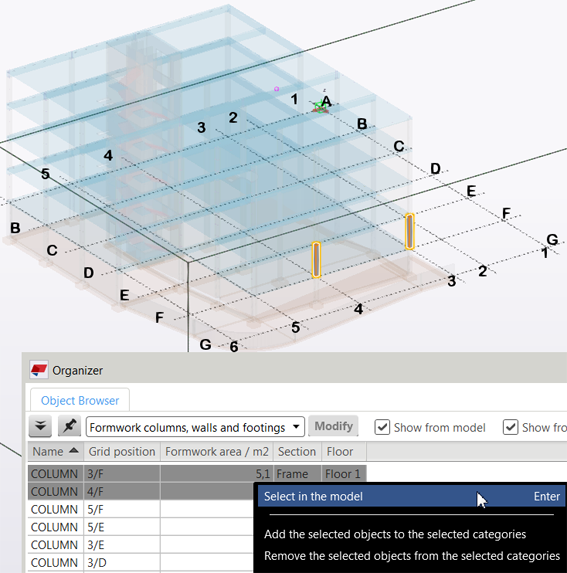

Aby sprawdzić rozbieżności, można wybrać słupy i zlokalizować je w modelu w celu sprawdzenia:
1. Wybierz słupy w Przeglądarce obiektów.
2. Kliknij prawym przyciskiem myszy na wybrane wiersze i wybierz opcję Wybierz w modelu.
3. Użyj kombinacji klawiszy Ctrl + 5, aby wyświetlić wyłącznie wybrane słupy. Inne obiekty będą niemal całkowicie przezroczyste.
4. Za pomocą kombinacji klawiszy Ctrl + 4 wyświetl ponownie powierzchnie obiektów.

Kolejnym etapem będzie utworzenie przedmiaru prętów zbrojeniowych w słupach na pierwszym piętrze.

Przykład: Tworzenie przedmiaru prętów zbrojeniowych za pomocą Organizatora

Na tym etapie zostaną pobrane ilości prętów zbrojeniowych słupów na pierwszym piętrze.

Wybierz kategorie Piętro 1 i Zbrojenie oraz podkategorię Słup.

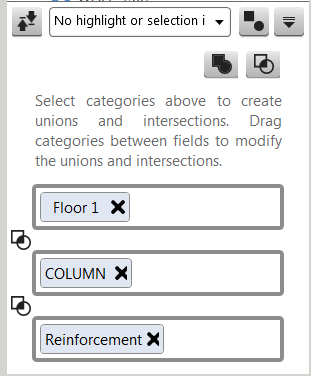

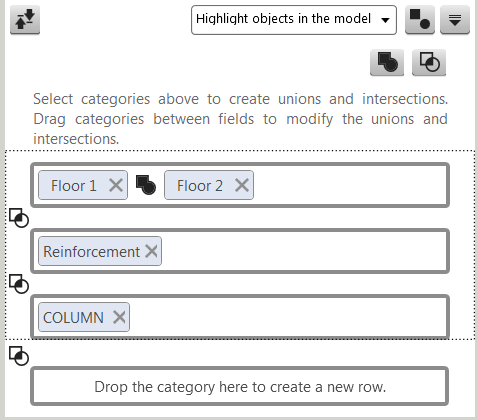

Kliknij , aby wyświetlić kategorie jako sumy i części wspólne w oknie wyboru, tak jak na poniższym rysunku. W tym przykładzie potrzebne są części wspólne kategorii.

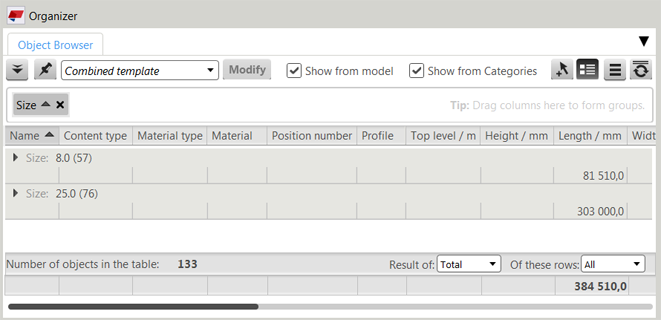

W Przeglądarce obiektów zostaną wyświetlone pręty zbrojeniowe należące do słupów kategorii Piętro 1 z zastosowaniem kombinacji szablonów właściwości wszystkich wybranych kategorii. Można wybrać inny szablon właściwości, aby wyświetlić inne właściwości, a także zmieniać grupowanie i sortowanie właściwości.

Można zmienić wybór kategorii, aby uzyskać inne kombinacje sumy i części wspólnych. Można na przykład dodać więcej niż jedną kategorię piętra, aby otrzymać sumę kategorii.
Kliknij Eksportuj , aby utworzyć plik Excel zawierający wybrane elementy.

Jeśli konieczne jest częste sporządzanie tego samego raportu, można zapisać wybór jako nową kategorię i ustawić żądany szablon jako domyślny szablon właściwości. Za pomocą kategorii w regułach można zdefiniować zawartość nowej kategorii. Jest to przydatne zwłaszcza podczas budowania modelu, gdy zmiany w modelu mają być automatycznie uwzględniane w kategorii.
