Tworzenie dopasowań

Możesz dopasować koniec elementu przez utworzenie prostej linii cięcia między dwoma wskazanymi punktami. Użyj dopasowań do skrócenia belek. Nie używaj dopasowań do dokonywania znacznych przedłużeń belki.

Podczas tworzenia dopasowań Tekla Structures dopasowuje koniec elementu do linii cięcia i automatycznie usuwa najkrótszy koniec elementu. Użyj widoku płaskiego podczas tworzenia dopasowań.

Wskazówka:

Tworząc dopasowania, upewnij się, że jest aktywny przełącznik Przyciągaj do punktów bliskich (punktów na linii).

Ograniczenia:

Dopasowań nie można używać w przypadku blach wielobocznych.
Po użyciu drugiego dopasowania na tym samym końcu elementu Tekla Structures zignoruje pierwsze dopasowanie. Dzieje się tak, jeśli używasz polecenia Dopasuj koniec elementu do cięcia i spróbujesz wykonać dwa cięcia na tym samym końcu elementu. W takiej sytuacji należy zamiast tego użyć np. polecenia Cięcie liniowe.

Na karcie Edytuj kliknij Dopasuj koniec elementu.
Wybierz element, który chcesz przyciąć z użyciem dopasowania.
Wskaż pierwszy punkt linii cięcia.
Wskaż drugi punkt linii cięcia.

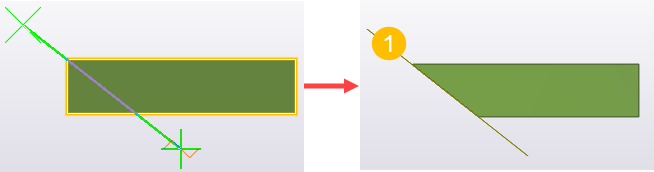

Tekla Structures utworzy dopasowanie między dwoma wskazanymi punktami. Dopasowanie dostosowuje koniec belki na płaszczyźnie prostopadłej do płaszczyzny widoku.

(1) Symbol dopasowania
