Grubość linii na rysunkach

Grubość linii drukarki (numer linii) można skonfigurować w oknie dialogowym Drukuj rysunki, ale prawidłowe wyświetlanie linii rysunku na ekranie może być problematyczne. Ten problem można rozwiązać, dostosowując szerokości linii drukarki albo używając wstępnie określonych ustawień drukarki w pliku definicji drukarki plotdev.bin.

Zmiana grubości linii (szerokość/numer linii) dla drukowanych rysunków

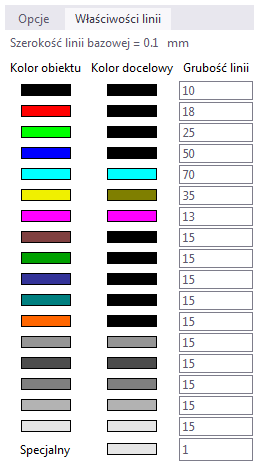

Użytkownik może zmieniać szerokość linii na potrzeby druku. W tym celu otwórz okno dialogowe Drukuj rysunki i przejdź do zakładki Właściwości linii:

Domyślna szerokość linii bazowej to 0.01. Można ją zmienić przy użyciu opcji zaawansowanej XS_BASE_LINE_WIDTH. Aby na przykład uzyskać grubość linii wynoszącą 0.25 mm, wprowadź liczbę 25.

Ustawianie grubości linii na ekranie

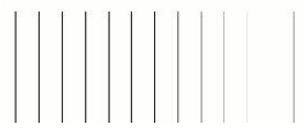

Grubość linii widoczna na rysunku nie jest rzeczywistą grubością linii na wydrukowanym rysunku. Istnieje sposób wpływania na to, jak linie są pokazywane na rysunku.

Aby ustawić szerokość linii dla rysunków w modelu Tekla Structures:

Wykorzystaj wcześniejsze zadanie drukowania, zmieniając ustawienie opcji zaawansowanej XS_USE_OLD_PLOT_DIALOG na TRUE.

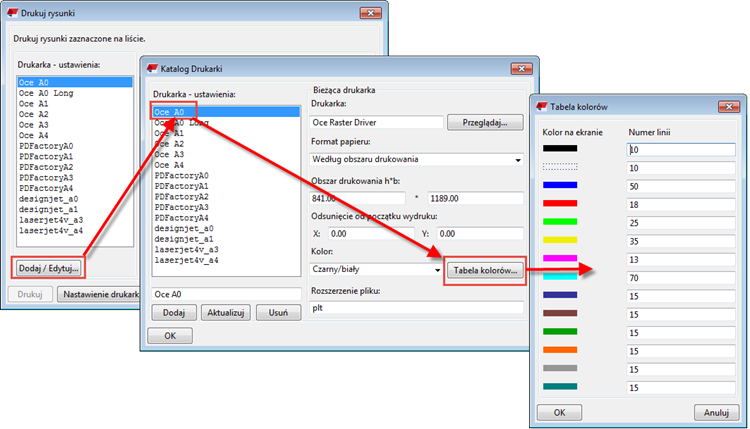

Zdefiniuj ustawienie linii dla pierwszej drukarki na liście.
Wykorzystaj nowe zadanie drukowania, zmieniając ustawienie opcji zaawansowanej XS_USE_OLD_PLOT_DIALOG na FALSE.
Przejdź do menu Plik i sprawdź, czy przełącznik Szerokości linii drukarki jest aktywny. Ten przełącznik pobiera ustawienia z wcześniej używanych ustawień w oknie dialogowym drukarki. Jeśli przełącznik nie jest aktywny, szerokości linii są pokazywane tylko w trybie czarno-białym, jeśli jest aktywny szerokości linii są pokazywane we wszystkich trybach.
Przełączanie między trybami koloru umożliwia klawisz B.

Plik plotdev.bin w ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system zawiera predefiniowane grubości linii dla pierwszego wystąpienia drukarki. Wartości nie są takie same jak używane do drukowania, chyba że korzystasz z wartości domyślnych z okna dialogowego Drukuj rysunki.

Można zapisać plik definicji drukarki plotdev.bin w folderze bieżącego modelu lub w folderach projektu i firmy oraz w folderze wskazanym przez opcję zaawansowaną XS_DRIVE. Tekla Structures najpierw wyszukuje plotdev.bin w folderach modelu, projektu i firmowym, a następnie w folderze wskazywanym przez opcję zaawansowaną.


	Bez konfiguracji grubości (numeru) linii w pliku plotdev.bin	Z ustawieniami grubości linii dla pierwszej drukarki w pliku plotdev.bin
Kolor
Skala szarości
Czarno-biały
