Kopiowanie rysunku do nowego arkusza

Rysunek można skopiować do nowego arkusza. Jest to przydatne na przykład gdy chcemy zastosować ten sam szablon i widoki co w oryginalnym rysunku, wyróżniając jednak na nowym arkuszu rysunku inne elementy.

  1. Na karcie Rysunki i raporty kliknij Menedżer dokumentów.
  2. Wybierz rysunek który chcesz użyć jako oryginału do skopiowania.
  3. Kliknij prawym przyciskiem myszy i wybierz Utwórz rysunki > Skopiuj do nowego arkusza.

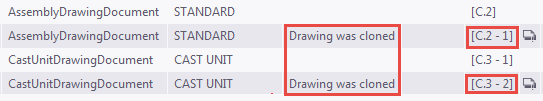

    Tekla Structures skopiuje oryginalny rysunek do nowego arkusza i przydzieli skopiowanemu rysunkowi nowy numer arkusza.

  4. Otwórz nowy arkusz rysunku, dokonaj niezbędnych zmian i zapisz go.
Uwaga:

W przypadku użycia polecenia Utwórz ponownie (Shift+R) dla kopiowanego rysunku w oknie Menedżer dokumentów Tekla Structures wyświetli pytanie, czy rysunek ma zostać ponownie skopiowany z oryginalnego rysunku. W przypadku udzielenia odpowiedzi twierdzącej wcześniej skopiowany arkusz rysunku zostanie zastąpiony przez nową kopię wybranego wcześniej oryginalnego rysunku.
