Przykład formuły zmiennej: Modyfikatory zestawów prętów w komponentach użytkownika

Tekla Structures
2021
Tekla Structures

Przykład formuły zmiennej: Modyfikatory zestawów prętów w komponentach użytkownika

Modyfikatorów zestawów prętów można używać w komponentach użytkownika. Właściwości prętów i modyfikatorów zestawów prętów można określać za pomocą zmiennych parametrycznych.

Dla każdej właściwości modyfikatora, dla której ma zostać ustawiony parametr, potrzebna jest również odpowiednia właściwość Zastosuj. Za pomocą właściwości Zastosuj można zastąpić istniejącą wartość właściwości pustą wartością. Usuwanie istniejącej wartości nie jest możliwe bez właściwości Zastosuj.

Przykład: Definiowanie klasy i rozmiaru prętów w zestawie przy użyciu modyfikatora właściwości

W tym przykładzie pokazano, jak użyto modyfikatora właściwości zestawu prętów do określania klasy i rozmiaru niektórych prętów w zestawach w komponencie użytkownika. Klasę i rozmiar można zdefiniować za pomocą zmiennych parametrycznych i właściwości funkcji Zastosuj specyficznych dla modyfikatora.

Zmienna parametryczna klasy zostanie zdefiniowana w taki sposób, że jeśli klasa jest ustawiona na 0, wartość klasy nie zostanie zastosowana, ale użyta zostanie oryginalna klasa zestawu prętów.

  1. W modelu wybierz uprzednio utworzony komponent użytkownika zawierający zestaw prętów i modyfikator właściwości.
    Uwaga:

    Elementy użytkownika nie mają symbolu komponentu w modelu.

    Aby wybrać komponenty użytkownika, upewnij się, że jest aktywny przełącznik wyboru Wybierz komponenty .

  2. Kliknij prawym przyciskiem myszy i wybierz Edytuj komponent użytkownika.
  3. Na pasku narzędzi Edytor komponentów użytkownika kliknij przycisk Wyświetl zmienne .

    Pojawi się okno dialogowe Zmienne.

  4. W pliku Zmienne utwórz i określ zmienne parametryczne w następujący sposób:
    1. Kliknij Dodaj trzy razy, aby utworzyć trzy nowe zmienne parametryczne.

      Nazwami zmiennych będą P1, P2 i P3.

    2. Zmodyfikuj zmienną P1 wejściowego numeru klasy w następujący sposób:
      • Na liście Typ wartości wybierz opcję Liczba.
      • W polu Nazwa zmiennej w oknie dialogowym wpisz Klasa.
    3. Zmodyfikuj zmienną P2 dla formantu właściwości Zastosuj w następujący sposób:
      • W polu Formuła wpisz =if (P1==0) then 0 else 1 endif.

        Oznacza to, że jeśli P1 (Klasa) ma wartość 0, właściwość klasy nie jest stosowana w przypadku korzystania z komponentu użytkownika. Jeśli dla zmiennej P1 wybrano inną wartość, zostanie zastosowana właściwość klasy.

      • Na liście Typ wartości wybierz opcję Tak/Nie.
      • Na liście Widoczność wybierz Ukryj.

        Oznacza to, że zmienna P2 nie będzie widoczna w oknie dialogowym komponentu użytkownika.

      • W polu Nazwa zmiennej w oknie dialogowym wpisz Zastosuj klasę.
    4. Zmodyfikuj zmienną P3 dla wejściowego rozmiaru pręta w następujący sposób:
      • W polu Nazwa zmień nazwę na P3_size.
      • Na liście Typ wartości wybierz Rozmiar pręta.
      • W polu Nazwa zmiennej w oknie dialogowym wpisz Rozmiar pręta.
      • W polu Formuła zastąp zero prawidłową wartością rozmiaru pręta.

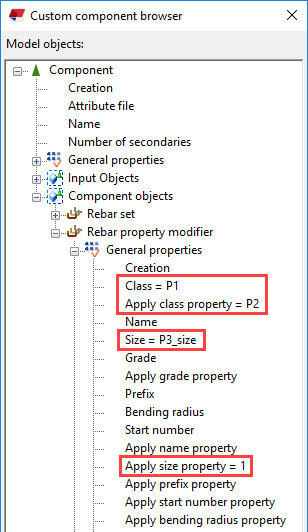

  5. W pliku Przeglądarka komponentów użytkownikapołącz zmienne parametryczne z właściwościami modyfikatora właściwości:
    1. Wyszukaj Obiekty komponentów > Modyfikator właściwości zbrojenia > Właściwości ogólne.
    2. Kliknij prawym przyciskiem myszy Klasa, wybierz opcję Dodaj równanie, wpisz P1 po znaku równości (=), a następnie naciśnij klawisz ENTER.

      Podobnie połącz inne zmienne i właściwości w następujący sposób:

      • Zastosuj właściwość klasy = P2
      • Wielkość = P3_size
      • Zastosuj właściwość rozmiaru = 1

  6. Zapisz i zamknij zmodyfikowany komponent użytkownika.

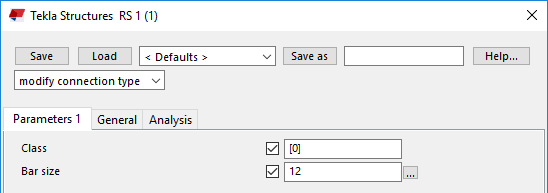

Obecnie dostępne są następujące właściwości w oknie dialogowym komponentu użytkownika i można zmieniać klasę i rozmiar tych prętów w zestawie, na które wpływa modyfikator właściwości:

Można skorzystać z komponentu w lokalizacjach podobnych do tej, gdzie komponent został pierwotnie utworzony. Komponent ten nie dostosowuje się i Tekla Structures nie dostosowuje wymiarów komponentu do zmian w modelu. Aby komponent użytkownika dostosowywał się, należy go zmienić w edytorze komponentów użytkownika.

Przykład: Tworzenie i modyfikowanie haków prętów za pomocą modyfikatora detalu końca

W tym przykładzie pokazano, jak użyć modyfikatora detalu końca zestawu prętów do tworzenia haków na określonych końcach prętów w zestawie prętów w komponencie użytkownika. Właściwości haka można zdefiniować za pomocą zmiennych parametrycznych i właściwości funkcji Zastosuj specyficznych dla modyfikatora.

  1. W modelu wybierz uprzednio utworzony komponent użytkownika zawierający zestaw prętów i modyfikator detalu końcowego.
    Uwaga:

    Elementy użytkownika nie mają symbolu komponentu w modelu.

    Aby wybrać komponenty użytkownika, upewnij się, że jest aktywny przełącznik wyboru Wybierz komponenty .

  2. Kliknij prawym przyciskiem myszy i wybierz Edytuj komponent użytkownika.
  3. Na pasku narzędzi Edytor komponentów użytkownika kliknij przycisk Wyświetl zmienne .

    Pojawi się okno dialogowe Zmienne.

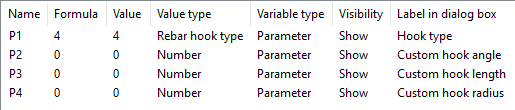

  4. W pliku Zmienne utwórz i określ zmienne parametryczne w następujący sposób:
    1. Kliknij Dodaj cztery razy, aby utworzyć cztery nowe zmienne parametryczne.

      Nazwami zmiennych będą P1, P2, P3 i P4.

    2. Zmień zmienną P1 na dane wejściowe typu haka w następujący sposób:
      • Na liście Typ wartości wybierz Typ haka pręta.
      • W polu Nazwa zmiennej w oknie dialogowym wpisz Typ haka.
      • W polu Formuła wpisz 4 dla haka użytkownika.

        Różne typy haków są identyfikowane za pomocą numerów: 1 = hak 90 stopni, 2 = hak 135 stopni, 3 = hak 180 stopni, 4 = hak użytkownika.

    3. Zmień zmienną P2 na dane wejściowe kąta haka w następujący sposób:
      • Na liście Typ wartości wybierz opcję Liczba.

        Należy pamiętać, że choć Kąt jest dostępny jako typ wartości, dla kąta haka musi być użyta opcja Liczba.

      • W polu Nazwa zmiennej w oknie dialogowym wpisz Niestandardowy kąt haka.
    4. Zmień zmienną P3 na dane wejściowe długości haka w następujący sposób:
      • Na liście Typ wartości wybierz opcję Liczba.
      • W polu Nazwa zmiennej w oknie dialogowym wpisz Niestandardowa długość haka.
    5. Zmień zmienną P4 na dane wejściowe promienia haka w następujący sposób:
      • Na liście Typ wartości wybierz opcję Liczba.
      • W polu Nazwa zmiennej w oknie dialogowym wpisz Niestandardowy promień haka.

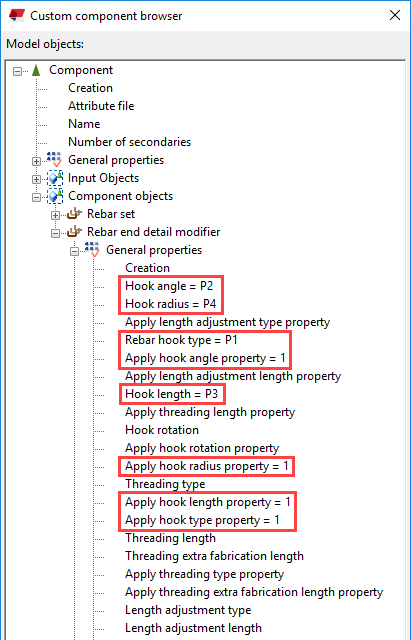

  5. W Przeglądarce komponentów użytkownika połącz zmienne parametryczne z właściwościami modyfikatora detalu końcowego:
    1. Przeglądaj w poszukiwaniu Obiekty komponentu > Modyfikator właściwości detalu końcowego > Właściwości ogólne.
    2. Kliknij prawym przyciskiem myszy Kąt haka, wybierz opcję Dodaj równanie, wpisz P2 po znaku równości (=), a następnie naciśnij klawisz ENTER.

      Podobnie połącz inne zmienne i właściwości w następujący sposób:

      • Promień haka = P4
      • Typ haka pręta = P1
      • Zastosuj właściwość kąta haka = 1
      • Długość haka = P3
      • Zastosuj właściwość promienia haka = 1
      • Zastosuj właściwość długości haka = 1
      • Zastosuj właściwość typu haka = 1

  6. Zapisz i zamknij zmodyfikowany komponent użytkownika.

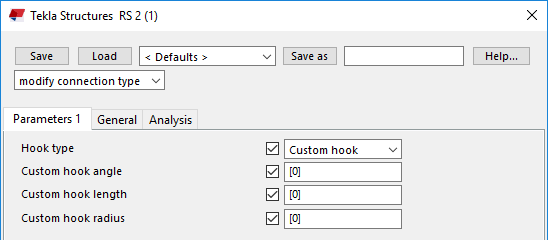

Obecnie dostępne są następujące właściwości w oknie dialogowym komponentu użytkownika i można zmieniać haki tych prętów w zestawie, na które wpływa modyfikator detalu końcowego:

Można skorzystać z komponentu w lokalizacjach podobnych do tej, gdzie komponent został pierwotnie utworzony. Komponent ten nie dostosowuje się i Tekla Structures nie dostosowuje wymiarów komponentu do zmian w modelu. Aby komponent użytkownika dostosowywał się, należy go zmienić w edytorze komponentów użytkownika.
