Przykład:Dodawanie listy z obrazami w oknie dialogowym komponentu użytkownika

W tym przykładzie pokazano, jak dodać listę ilustracji w oknie dialogowym detalu żebra użytkownika.Rozmieszczenie można wykonać zarówno w edytorze okien dialogowych komponentu użytkownika, jak i ręcznie edytując plik wejściowy (.inp).

Początkowo w tym przykładzie okno dialogowe zawiera pokazane poniżej pole tekstowe i musisz znać wartości (0 oznacza lewą blachę, 1 prawą, a 2 obie blachy) kontrolujące tworzenie blach usztywniających.

Zastąp pole tekstowe listą, która jest łatwiejsza w użyciu:

Dodawanie listy przy użyciu edytora okien dialogowych

Utwórz detal żebra użytkownika wraz ze wszystkimi niezbędnymi zmiennymi określającymi tworzone blachy żebra.

W tym przykładzie zmienna nosi nazwę Tworzone blachy.
Otwórz okno dialogowe żebra do edycji.
1. W modelu wybierz detal żebra użytkownika.
2. Kliknij prawym przyciskiem myszy i wybierz Edytuj okno dialogowe komponentu użytkownika.
Sprawdź nazwę zmiennej parametrycznej określającej tworzenie blachy.
1. W edytorze okien dialogowych kliknij dwukrotnie pole Tworzone blachy.

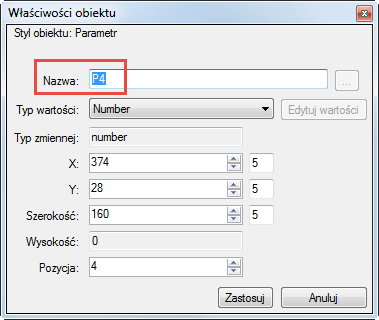

  Zostanie wyświetlone okno dialogowe Właściwości obiektu.
2. Sprawdź nazwę zmiennej parametrycznej.

  W tym przykładzie nazwą jest P4.
3. Kliknij Anuluj, aby zamknąć okno dialogowe.
Wybierz pole tekstowe Tworzone blachy i kliknij Usuń.
Kliknij Wstaw > Atrybut, aby dodać nową listę atrybutów.
Przeciągnij listę atrybutów do odpowiedniego położenia, obok etykiety Tworzone blachy.
Wybierz listę atrybutów, a następnie kliknij Zmień > Właściwości, aby edytować jej właściwości.
Wpisz P4 w polu Nazwa jako nazwę atrybutu.

Teraz lista atrybutów jest połączona ze zmienną parametryczną określającą tworzenie blach.
Kliknij Edytuj wartości, aby dodać elementy listy.
W oknie dialogowym Edytuj wartości atrybutów dodaj obraz lewej blachy.
1. Kliknij Przeglądaj.
2. Poszukaj odpowiedniego obrazu.

  Jeśli tworzysz nowe obrazy, pamiętaj, że muszą mieć format mapy bitowej (.bmp).Zapisz obrazy w folderze ..\ProgramData\Trimble\Tekla Structures\<wersja>\Bitmaps.

  Maksymalny rozmiar obrazu to 245x245 pikseli.
3. Kliknij Otwórz.
Powtórz czynność 9, aby dodać obraz prawej blachy, a następnie obu blach.

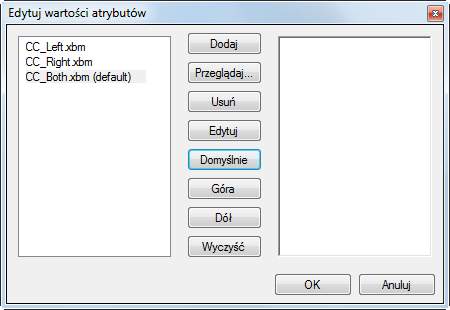

W oknie dialogowym Edytuj wartości atrybutów wybierz obraz obu blach, a następnie kliknij Domyślnie, aby ten atrybut stał się wartością domyślną.
Kliknij OK.
Kliknij Zastosuj w oknie dialogowym Właściwości obiektu, a następnie kliknij Anuluj, aby zamknąć okno dialogowe.
W edytorze okien dialogowych kliknij kolejno Plik > Zapisz, aby zapisać zmiany.
Aby zmiany zaczęły działać, zamknij model i otwórz go ponownie.

Dodawanie listy poprzez edycję pliku .inp.

Utwórz detal żebra użytkownika wraz ze wszystkimi niezbędnymi zmiennymi określającymi tworzone blachy żebra.

W tym przykładzie zmienna nosi nazwę Tworzone blachy.
W modelu kliknij Plik > Otwórz folder modelu, aby otworzyć bieżący folder modelu.
Przejdź do folderu \CustomComponentDialogFiles.

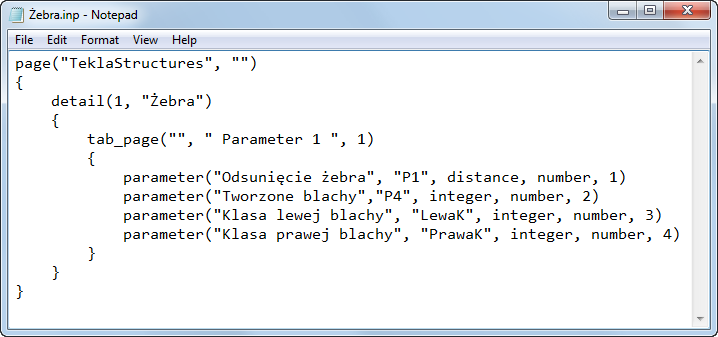

Otwórz plik .inp w edytorze tekstu.
Usuń poniższy wiersz:

parameter("Plates created", "P4", integer, number, 2)

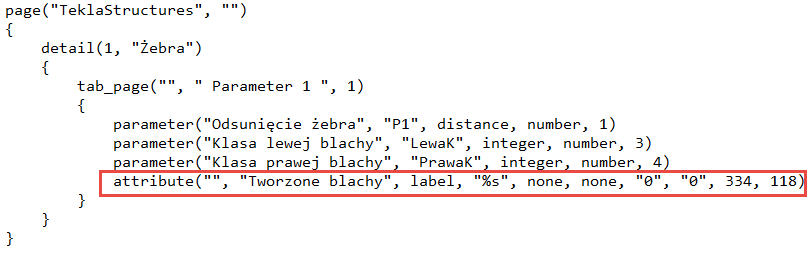

Dodaj nowy atrybut Tworzone blachy z następującymi ustawieniami:

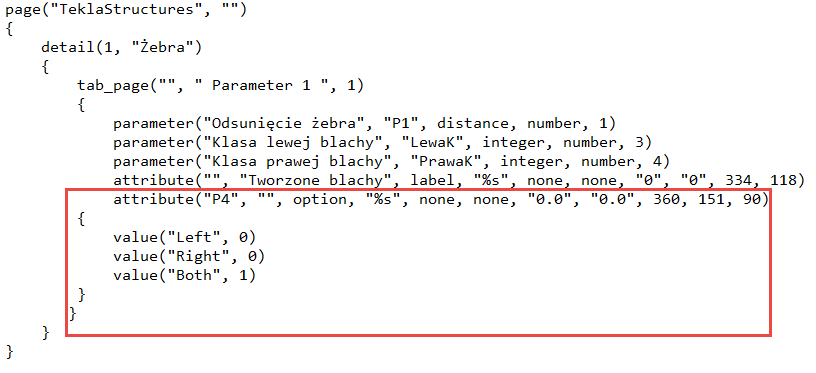

Dodaj nowy atrybut P4 z następującymi ustawieniami:

Teraz lista zawiera trzy nowe opcje, a Oba jest wartością domyślną.Opcje listy są powiązane ze zmienną P4 określającą tworzenie blach żebra.

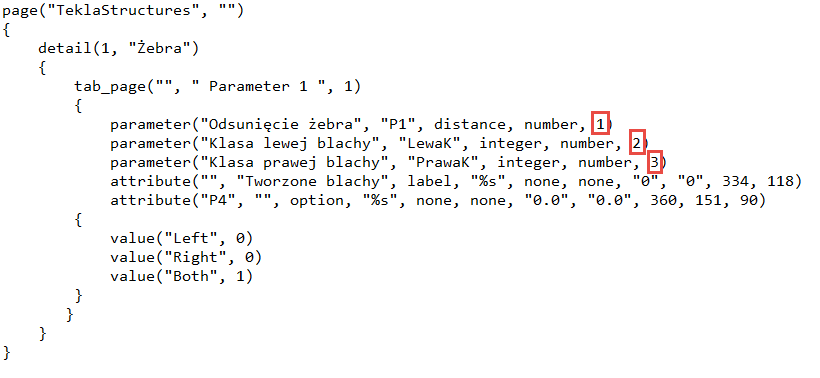

Przeprowadź edycję liczby wierszy, aby nie było pustych wierszy między zmiennymi w oknie dialogowym.
Poszukaj obrazów, których chcesz użyć w oknie dialogowym.

Jeśli tworzysz nowe obrazy, pamiętaj, że muszą mieć format mapy bitowej (.bmp).Zapisz obrazy w folderze ..\ProgramData\Trimble\Tekla Structures\<wersja>\Bitmaps.

Maksymalny rozmiar obrazu to 245x245 pikseli.

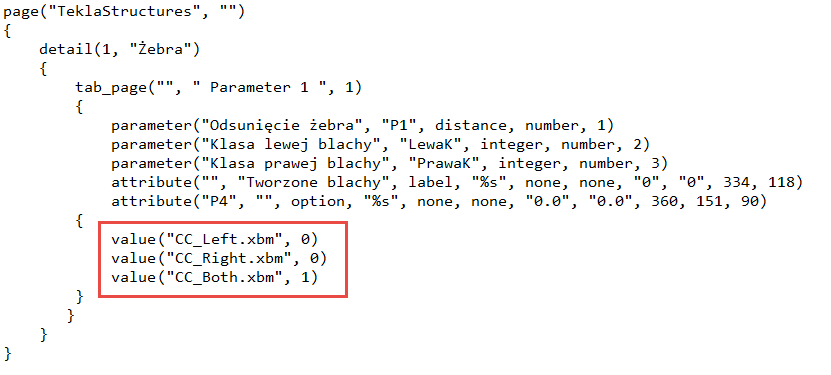

Zastąp teksty opcji nazwami plików obrazów, ale z rozszerzeniem nazwy pliku .xbm.
Zapisz plik .inp.
Aby zmiany zaczęły działać, zamknij model i otwórz go ponownie.
