Tworzenie trójkątów (19)

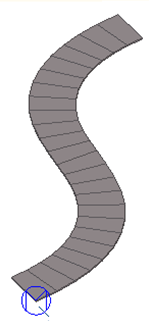

Komponent Tworzenie trójkątów (19) pozwala tworzyć blachy trójkątne lub profile dla powierzchni podwójnie zakrzywionych, np. podłużnic schodów spiralnych. Powierzchnia podwójnie zakrzywiona jest tworzona przez umieszczenie obok siebie wielu płaskich blach trójkątnych. Blachy trójkątne zostają ze sobą zespawane, aby umożliwić ich rozwinięcie. W razie potrzeby blachy trójkątne można rozwinąć używając komponentu Rozwinięcie powierzchni (21).

Utworzony obiekt

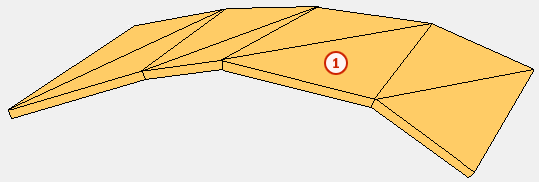

Blachy trójkątne

Zastosowanie


Sytuacja	Opis
	Powierzchnie zakrzywione składające się z blach trójkątnych.

Przed rozpoczęciem

Utwórz w modelu punkty definiujące kształt zakrzywionej powierzchni. Wymaganych jest co najmniej 8 punktów.

Można również zdefiniować współrzędne punktów w pliku ASCII, a następnie użyć pliku w celu utworzenia blach trójkątnych. W pliku ASCII wartości są rozdzielone spacjami, a separatorem dziesiętnym w wartościach są kropki, na przykład:

0.0 0.0 0.0 6000.0 0.0 -0.0

1620.7 -2010.1 500.0 6995.1 -3159.4 500.0

Plik ASCII dla współrzędnych punktów odznacza się specyficzną strukturą. Pary współrzędnych są zdefiniowane w poszczególnych wierszach z wartościami x, y i z.

Współrzędne należy rozmieszczać w równych odległościach od siebie. W związku z tym pierwszy wiersz zawiera zakres liczb, pomagających równomiernie rozmieszczać współrzędne.

Pary współrzędnych są zdefiniowane w następnych wierszach. Pierwsze trzy wartości definiują lokalne odsunięcie (x, y, z) od pierwszego punktu, a trzy ostatnie odsunięcie od drugiego punktu.

Kolejność wyboru

Wskaż punkty w kolejności przedstawionej na karcie Obraz.
Kliknij środkowym przyciskiem myszy, aby utworzyć zakrzywioną powierzchnię.

Klucz identyfikacji elementu


	Element
1	Blacha trójkątna

Zakładka Obraz

Na zakładce Obraz można określić, czy blachy mają być tworzone według punktów wskazanych w modelu, czy według współrzędnych zdefiniowanych w pliku ASCII, a także ustawić globalne przesunięcie.

Definicja blachy


Opcja	Opis
Razem ze wskazanymi punktami	Kształt blachy trójkątnej jest określany przez wskazanie wcześniej utworzonych punktów.
Odczytaj punkty w pliku ASCII	Kształt blachy trójkątnej jest określany przez podanie współrzędnych w pliku ASCII.

Odsunięcie

Opcja Przesunięcie globalne pozwala określić odsunięcia utworzonych blach w kierunkach x, y i/lub z.

Zakładka Parametry

Na zakładce Parametry można zdefiniować plik ASCII, określić, czy tworzone są blachy czy profile oraz jak są traktowane dodatkowe punkty.


Opcja	Opis
Nazwa pliku	Wprowadź nazwę pliku ASCII, w którym zdefiniowano współrzędne punktów. Plik można wyszukać w folderze modelu.
Utwórz profile blach	Pozwala określić, czy mają zostać utworzone blachy czy profile. Domyślnie tworzone są blachy. Na zakładce Blacha można zdefiniować właściwości blachy, a na zakładce Profil właściwości profilu.
Utwórz profile blach	Tworzone są blachy:
	Tworzone są profile:
	Tworzone są blachy i profile:
Liczba dodatkowych punktów	Pozwala określić, czy dodatkowe punkty są automatycznie tworzone między wskazanymi punktami czy podanymi współrzędnymi w celu wygładzenia blach.
	Liczba dodatkowych punktów: 0
	Liczba dodatkowych punktów: 3
Metoda obliczania dodatkowych punktów	Jeśli zakrzywione blachy tworzą łuk, należy określić, czy ma on być uwzględniany podczas obliczania dodatkowych punktów.
	W przypadku wybrania opcji Pierwszego rzędu łuk nie jest uwzględniany podczas obliczania dodatkowych punktów.
	W przypadku wybrania opcji Trzeciego rzędu łuk jest uwzględniany, a dodatkowe punkty są umieszczane na tym samym łuku, co punkty oryginalne.
	Opcja Całkowita długość głównej krzywej wykorzystuje interpolację głównej krzywej dla wszystkich punktów.
	Opcja Główna krzywa pośrodku wykorzystuje interpolację głównej krzywej wyłącznie dla punktów środkowych.
Wygładzenie krzywej 0-1	Pozwala określić wygładzenie krzywej.
Odległość stożka	Pozwala określić odległość stożka.
Utwórz punkty	Pozwala określić, czy mają być tworzone punkty dla każdej współrzędnej.
	Punkty są umieszczane w każdej współrzędnej:
	Brak punktów:
Krzywa zamknięta	Pozwala określić, czy kontur ma być zamknięty.
	Kontur jest zamknięty:
	Kontur nie jest zamknięty:

Zakładka Blacha

Na zakładce Blacha można zdefiniować właściwości oraz pozycję blachy.


Opcja	Opis
Blacha	Grubość blachy trójkątnej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest określony w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.

Offset

Pozwala określić pozycję blach trójkątnych względem wskazanych punktów lub współrzędnych.

Połącz blachy

Dostępne opcje pozwalają określić, czy blachy trójkątne mają być łączone ze sobą.

Opcję Spawanie należy wybrać, jeśli później wymagane będzie rozwinięcie blach trójkątnych. Blachy trójkątne tworzą zespół, który można rozwinąć za pomocą komponentu Rozwinięta powierzchnia (21).

Zakładka Profil

Na zakładce Profil można zdefiniować właściwości oraz pozycję profilu.

Profil


Opcja	Opis
Profil	Umożliwia zdefiniowanie profilu przez jego wybranie z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest określony w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.

Orientacja profilu

Opcje Pozycja w płaszczyźnie, Obrót i Pozycja w głębi pozwalają określić orientację profilu.

Zakładka Fazowania

Na zakładce Fazowania można określić fazowania tworzonej blachy trójkątnej.



	Wybierz kształt fazowania.
X, Y	Wpisz współrzędne kierunku X i Y.
Pozycja	Wybierz względne pozycje poszczególnych wierzchołków. Wskazane punkty to punkty wprowadzenia komponentu. Dodatkowe punkty to punkty, które tworzy komponent. Wpisz liczbę dodatkowych punktów na zakładce Parametry, aby określić fragmentację powierzchni wynikowej.
Warunki kąta	Ustaw interwały kąta poszczególnych wierzchołków. Na przykład ustawienie > 0 i < 90 oznacza, że wszystkie kąty są między 0 a 90.
