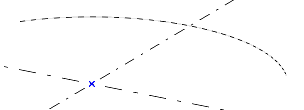

Można tworzyć łuki konstrukcyjne, wybierając trzy punkty w przestrzeni 3D w modelu.

Uruchom polecenie Obiekt konstrukcyjny > Łuk na karcie Edytuj , a następnie użyj kontekstowego paska narzędzi do określenia, który zestaw punktów chcesz wybrać:

Można na przykład wybrać punkt środkowy, punkt początkowy i punkt końcowy łuku:

Lub punkt początkowy, punkt końcowy i punkt leżący na łuku:

Więcej informacji na ten temat można znaleźć w podrozdziale Tworzenie łuku konstrukcyjnego.

Można tworzyć polikrzywe konstrukcyjne 3D, które przechodzą przez wskazane punkty i mogą mieć odcinki proste i zakrzywione.

Uruchom polecenie Obiekt konstrukcyjny > Polikrzywa na karcie Edytuj. Kontekstowy pasek narzędzi umożliwia przełączanie się między tworzeniem segmentów prostych i zakrzywionych, a kliknięcie środkowym przyciskiem myszy pozwala zakończyć krzywą.

Więcej informacji na ten temat można znaleźć w podrozdziale Utwórz polikrzywą konstrukcyjną:.

Linie konstrukcyjne, okręgi, łuki i polikrzywe można skopiować w kierunku wskazanym przez użytkownika i przy użyciu określonych wartości offsetu. Można na przykład utworzyć nowe okręgi i łuki w tym samym miejscu co oryginalny okrąg lub łuk, a następnie dostosować promienie przy użyciu wartości offsetu.

Więcej informacji na ten temat można znaleźć w podrozdziale Skopiuj obiekt konstrukcyjny z offsetem.

Można teraz zamieniać linię konstrukcyjną na łuk. Wystarczy przeciągnąć symbolłuku w punkcie środkowym linii.

Aby zamienić łuk konstrukcyjny na linię, usuń punkt środkowyłuku.

Aby uzyskać więcej informacji na temat używania uchwytów bezpośredniej zmiany do modyfikowania obiektów konstrukcyjnych, zobacz Modyfikowanie obiektu konstrukcyjnego.

• Polecenie tworzenia okręgu: karta Edytuj > Obiekt konstrukcyjny > Okrąg zastępuje dwa poprzednie polecenia Okrąg za pomocą punktu środka i promienia i Okrąg za pomocą trzech punktów.

  Teraz można określić za pomocą kontekstowego paska narzędzi, które trzy punkty chcesz zaznaczyć w przestrzeni 3D w modelu w celu utworzenia okręgu konstrukcyjnego. Po uruchomieniu polecenia pojawi się kontekstowy pasek narzędzi.



• Można teraz zmieniać typ linii dla linii i okrętów konstrukcyjnych , używając paneli właściwości.



  Opcje zaawansowane XS_​CONSTRUCTION_​LINE_​LINE_​TYPE i XS_​CONSTRUCTION_​CIRCLE_​LINE_​TYPE służące wcześnie do zmieniania typów linii zostały teraz usunięte.

• Okręgi konstrukcyjne mają teraz plik standard.

  Można również zapisywać inne pliki właściwości okręgów konstrukcyjnych.
