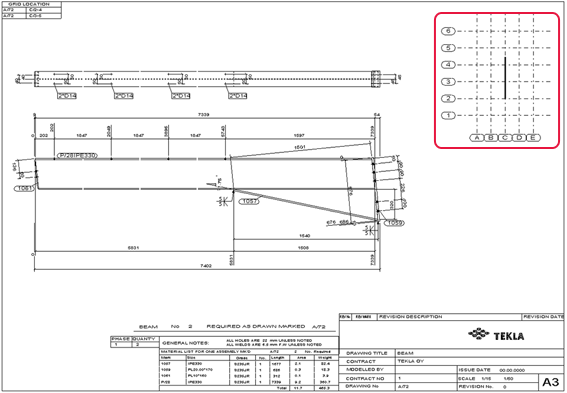

Plan orientacyjny lub widok planu orientacyjnego to niewielka mapa na rysunku wskazująca położenie w modelu zespołów, zespołów betonowych lub elementów. Plan orientacyjny zawiera siatkę modelu oraz zespół, zespół betonowy lub element wyświetlone w uwzględnionym widoku rysunku.

1. W modelu utwórz nowy widok XY na płaszczyźnie 0,0 lub na poziomie siatki.
2. Wybierz widok, kliknij prawym przyciskiem myszy i wybierz Dopasuj obszar roboczy. Dostosuj obszar roboczy
3. Kliknij dwukrotnie widok modelu i ustaw głębokość widoku Góra i Dół , aby wstawić żądany element modelu w oknie dialogowym Właściwości widoku , i kliknij Zmień.
4. Na karcie Rysunki i raporty kliknij Właściwości rysunku > Rysunek zestawczy .
5. Zdefiniuj żądane właściwości rysunku zestawczego i ustaw rozmiar na 100*75 w oknie dialogowym Zestawczy - właściwości szablonu.
6. Określ nazwę rysunkowi zestawczemu planu orientacyjnego, na przykład PLAN_ORIENTACYJNY_1 , i kliknij OK.
7. Utwórz rysunek zestawczy widoku.
8. Kliknij dwukrotnie granicę widoku, aby otworzyć okno dialogowe Właściwości widoku , i ustaw żądaną skalę widoku w polu Skala na przykład na 1:200.

   Tekla Structures używa skali widoku planu orientacyjnego w każdym rysunku, który korzysta z widoku planu orientacyjnego. Nie można zmienić skali widoku planu orientacyjnego we właściwościach układu rysunku.

9. Upewnij się, że widoczne są wszystkie elementy w jeden z następujących sposobów:

   • Zmień wartości X min , X max , Y min i Y max w oknie dialogowym Właściwości widoku.

   • Wybierz widok i przeciągnij uchwyty granicy widoku wzdłuż osi X i Y widoku.

10. Zmień inne właściwości widoku w oknie dialogowym Właściwości widoku , kliknij Zmień , a następnie zapisz rysunek.

    Wszystkie zmiany wprowadzane we właściwościach wpływają na plan orientacyjny. Jeśli na przykład znaki elementów i śrub są ustawione jako widoczne, są one również widoczne na planie orientacyjnym, więc użytkownik może chcieć je ukryć.

11. Na karcie Rysunki i raporty kliknij Właściwości rysunku > Układ rysunku .
12. Wybierz układ rysunku, który chcesz zmienić, a następnie kliknij Układ tabel....
13. Wybierz układ tabeli, który chcesz zmienić, a następnie kliknij Tabele....
14. Na liście Dostępne tabele kliknij dwukrotnie Plan kluczowy.
15. W oknie dialogowym Lista rysunków wybierz rysunek, który chcesz wykorzystać jako plan orientacyjny, a następnie kliknij OK.
16. Na liście Wybrane tabele wybierz Plan kluczowy i ustaw właściwości planu orientacyjnego.
17. Kliknij Aktualizuj i OK.

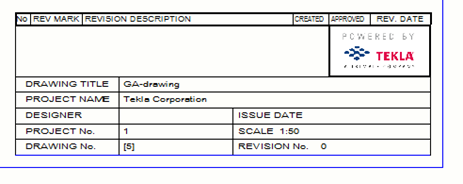

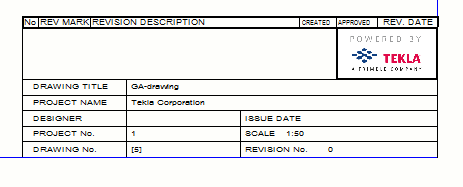

W układach tabeli można dodawać pliki DWG i DXF. Na przykład może istnieć plik DWG lub DXF zawierający detale, które użytkownik chce pokazać na pewnego typu rysunkach i dlatego chce dodać ten plik w układzie. Pliku DWG/DXF można również użyć jako granicy wydruku na rysunku.

1. Na karcie Rysunki i raporty kliknij Właściwości rysunku > Układ rysunku .
2. Wybierz układ, który chcesz zmienić, a następnie kliknij Układ tabel....
3. Wybierz układ tabeli, który chcesz zmienić, a następnie kliknij Tabele....
4. Na liście Dostępne tabele kliknij dwukrotnie DWG/DXF.
5. Wybierz plik DWG/DXF, który chcesz dodać.
6. Kliknij OK.
7. Na liście Wybrane tabele kliknij wybrany plik DWG/DXF i ustaw właściwości stosownie do potrzeb.

   Na przykład ustaw wymaganą skalę i zdefiniuj położenie pliku DWG/DXF na rysunku. Przed rozpoczęciem używania układu przetestuj go, aby się upewnić, że ustawienia są zgodne z wymaganiami.

8. Kliknij Aktualizuj.
9. Kliknij OK.

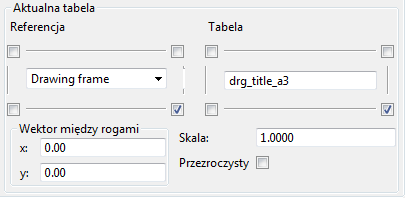

Położenie poszczególnych tabel w układzie tabel można zdefiniować przez powiązanie ich z obiektem referencyjnym, takim jak ramka rysunku lub inna tabela. Można również zdefiniować odległości w poziomie i w pionie między tabelą a obiektem referencyjnym.

Usuwając tabele z układu tabel, należy zachować ostrożność, ponieważ mogą być one używane przez inne tabele jako obiekty referencyjne. Ponadto przy zastępowaniu tabel nowe nie dziedziczą automatycznie położenia i właściwości usuwanych tabel.

1. Na karcie Rysunki i raporty kliknij Właściwości rysunku > Układ rysunku .
2. W oknie dialogowym Układ wybierz układ rysunku i kliknij Układ tabel....
3. Wybierz układ tabeli i kliknij Tabele....
4. Sprawdź, czy tabela, która ma zostać usunięta, jest używana jako obiekt referencyjny przez inną tabelę w układzie. Jeśli tak jest, a tabela zostanie usunięta, w układzie nie będą widoczne żadne tabele.
5. Z listy Dostępne tabele wybierz nową tabelę, a z listy Wybrane tabele wybierz tabelę, którą chcesz zastąpić, a następnie kliknij strzałkę w prawo.

   Powoduje to przeniesienie nowej tabeli na listę Wybrane tabele , a nowa tabela odziedziczy położenie i inne właściwości wybranej, starej tabeli.

6. Wybierz nową tabelę i sprawdź, czy punkt powiązania nowej tabeli i jej położenie względem obiektu referencyjnego są prawidłowe, a następnie sprawdź przeźroczystość, skalę i odległość w ustawieniach obiektu referencyjnego.
7. Usuń starą tabelę. W tym celu wybierz ją z listy Wybrane tabele i kliknij strzałkę w lewo.
8. Kliknij Aktualizuj i OK.
9. Kliknij Aktualizuj i OK w oknie dialogowym Układy tabel.
10. Kliknij OK w oknie dialogowym Układ.
