Tekla Structures 2018 introduceert de Inhoudsbeheerder tekening - een nieuwe interactieve tool om labels, opmerkingen en modelobjecten in de huidige tekening te controleren en te bewerken.

Gebruik de Inhoudsbeheerder tekening om snel en eenvoudig:

• Tegelijkertijd relevante inhoud voor controle- en bewerkingsdoeleinden en doelacties op enkele of meerdere modelobjecten of labels te selecteren

• Modelobjectlabels toe te voegen, te wijzigen of te verwijderen, inclusief associatieve opmerkingen

• Laslabels toe te voegen aan lassen in tekeningen, wat in eerdere Tekla Structures-versies niet mogelijk was

• Objecten of labels te markeren

• Controleren hoeveel labels modelobjecten in één aanzicht of in de hele tekening hebben

• Afhankelijk van het objecttype andere inhoud zoals staafmaatlijnen aan modelobjecten toevoegen

• Wijzigen hoe modelobjecten in tekeningen worden weergegeven en labeleigenschappen wijzigen

• Modelobjecten in tekeningen verbergen/weergeven

Met deze nieuwe tool kunt u dubbele, ontbrekende of foutieve informatie voorkomen en efficiënt controleren of alle benodigde inhoud bestaat, zonder alle tekeningobjecten afzonderlijk handmatig te hoeven doorlopen.

• Als u de Inhoudsbeheerder tekening wilt openen, opent u eerst een tekening en klikt u in het zijvenster opInhoudsbeheerder tekening. Klik vervolgens op Weergeven om de lijst Inhoudsbeheerder tekening te invullen. Als u niet alle modelobjecten wilt weergeven, kunt u uw selectie beperken door bepaalde tekeningaanzichten, modelgebieden of meerdere objecten te selecteren en vervolgens op Weergeven te klikken.

• De Inhoudsbeheerder tekening geeft de modelobjecten en de gerelateerde labelinhoud weer en geeft het totaal aantal labels. De beschikbare gegevens zijn afhankelijk van het objecttype. Er wordt ook rekening met associatieve opmerkingen gehouden en deze worden als labels geteld.



• De volgende modelobjecttypen zijn in de Inhoudsbeheerder tekening beschikbaar als ze in de tekening bestaan en in de Aanzichteigenschappen van de tekening op zichtbaar zijn ingesteld:

  • Merken

  • Onderdelen

  • Lassen

  • Bouten

  • Wapening

  • Stortobjecten

  • Aansl. onderdelen

• Als u verborgen modelobjecten in de Inhoudsbeheerder tekening wilt weergeven, klikt u opVerborgen items weergeven. Dit geeft in de lijst de modelobjecten weer die met verborgen lijnen in het model worden weergegeven.

• Als u de geselecteerde onderdelen of labels in alle tekeningaanzichten waar ze zichtbaar zijn wilt selecteren en markeren, klikt u opIn alle aanzichten weergeven.

• Als u labelgegevens van de Inhoudsbeheerder tekening wilt vernieuwen, klikt u opUpdate.

• Als u modelobjecten of labels in de tekening wilt selecteren of markeren, selecteert u de objecten in de Inhoudsbeheerder tekening en wijzigt u de selectie van object naar label met de knop. Wanneer de modelobjectselectie is ingeschakeld, wordt de knop zwart en wanneer de labelselectie is ingeschakeld, wordt de knop geel.

  Geselecteerde labels:



  Geselecteerde onderdelen:



• Als u bepaalde modelobjecten zoekt en wilt weergeven, gebruikt u het zoekvak.

• Als u modelobjectcategorieën wilt samenvouwen of uitvouwen, gebruikt u de pijlknoppen.

• Als u labeleigenschappen in alfabetische volgorde wilt sorteren, klikt u op een kolomkop.

• Als u labels wilt toevoegen, selecteert u eerst de objecten die labels uit de lijst Inhoudsbeheerder tekening nodig hebben zodat de modelobjectselectie is ingeschakeld. Klik vervolgens met de rechtermuisknop in het model en selecteer een van de volgende opties:

  Toevoegen associatieve opmerking

  Plaats onderdeel label

  Laslabel toevoegen

  Plaats Label > Wapeningslabel

  Plaats Label > Maatlijnlabel

  Plaats Label > Maatlijn

  Tekla Structures maakt de labels of opmerkingen voor de geselecteerde objecten. Als u de labelgegevens wilt bijwerken, klikt u opUpdate.

  De Inhoudsbeheerder tekening ondersteunt het tellen van maatlijnlabels en maatlijnlabels met tags niet.

  Als u meerdere modelobjecten tegelijk selecteert en enkele geselecteerde objecten al labels bevatten, wijzigt de inhoud van de bestaande labels niet.

• Als u labels wilt verwijderen, selecteert u één of meerdere objecten in de Inhoudsbeheerder tekening , gebruikt u de knop om alleen labels te selecteren en drukt u op het toetsenbord op Delete. Werk de informatie in het label bij door opUpdate te klikken.

• Als u modelobjecten wilt verbergen, selecteert u de modelobjecten in de lijst Inhoudsbeheerder tekening , klikt u met de rechtermuisknop in de tekening en selecteert u Verberg/Toon > In tekeningaanzicht verbergen of In tekening verbergen.

• Als u wilt wijzigen hoe modelobjecten in tekeningen worden weergegeven, selecteert u de objecten in de lijst Inhoudsbeheerder tekening , klikt u met de rechtermuisknop in het model en selecteert u Eigenschappen....

• Als u de eigenschappen van de labels wilt wijzigen, selecteert u de objecten in de lijst, schakelt u de labelselectie in, houdt u Shift ingedrukt en dubbelklikt u op een label.

• Als u enkele labels zoals laslabels wilt weergeven maar de labels niet in de tekening wilt weergeven, gebruikt u de eerste kleurenoptie in het dialoogvenster met laslabeleigenschappen om de onzichtbare labels weer te geven. Hiervoor moet u eerst de lasobjecten in de lijst Inhoudsbeheerder tekening selecteren, labelselectie inschakelen, met de rechtermuisknop in het model klikken, Eigenschappen... selecteren en de laslabeltekst en lijnkleur wijzigen.

Voor meer informatie over Inhoudsbeheerder tekening raadpleegt u dra_drawing_content_manager.html#dra_drawing_content_manager.

Met het nieuwe commando Onderdeelmerken selecteren in het contextmenu van de tekening kunt u de onderdeellabels selecteren van de onderdelen die u hebt geselecteerd en al deze labels bijvoorbeeld in één keer wijzigen of ze verwijderen door op het toetsenbord op Delete te drukken. Onderdeelmerken selecteren selecteert de onderdeellabels van het huidige tekeningaanzicht of van alle tekeningaanzichten volgens uw selectie. Deze methode is eenvoudiger dan het doorzoeken van de hele tekening naar de betreffende onderdeellabels en ze daarna vervolgens te wijzigen, vooral bij grote modellen.

Dit commando vervangt het oude commando Verwijder onderdeellabels.

Met het nieuwe commando Laslabels selecteren in het contextmenu van de tekening kunt u de laslabels selecteren van de lassen die u hebt geselecteerd en al deze labels bijvoorbeeld in één keer wijzigen of ze verwijderen door op het toetsenbord op Delete te drukken. Laslabels selecteren selecteert de laslabels van het huidige tekeningaanzicht of van alle tekeningaanzichten volgens uw selectie.

Dit commando selecteert geen laslabels die u in de tekening handmatig met het lintcommando Laslabel hebt toegevoegd, het selecteert alleen de labels voor lassen die in het model zijn gemaakt.

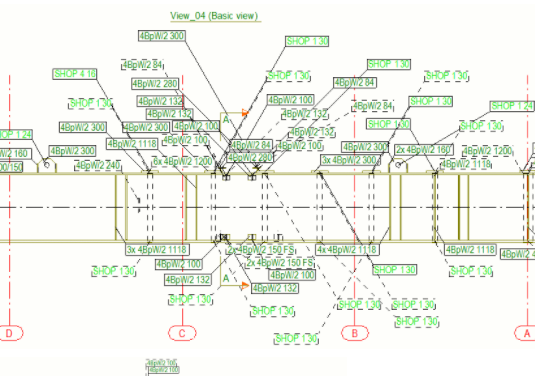

U kunt nu handmatig laslabels aan in geopende tekeningen toevoegen als uw model modellassen bevat. Als u laslabels wilt voegen, moet u de lassen op zichtbaar instellen in de aanzichteigenschappen.

• Selecteer eerst de lassen waaraan u bijvoorbeeld laslabels met de selectieknop Selecteer lassen en gebiedsselectie of met de lijst Inhoudsbeheerder tekening wilt toevoegen.

• Wanneer u de lassen hebt geselecteerd, klikt u met de rechtermuisknop en selecteert u Toevoegen laslabels.



  Wanneer een laslabel via het contextmenu toevoegt, is het nu zichtbaar, zelfs als de lasgrootte onder de minimumlimiet van de lasgrootte is die in de instellingen van het tekeningaanzicht is gedefinieerd.

  Naast de limietinstelling van de lasgrootte kan de variabele XS_OMITTED_WELD_TYPE ook de laslabels verbergen.

U kunt nu associatieve opmerkingen in één keer aan meerdere modelobjecten in geopende tekeningen toevoegen. Voorheen was dit alleen mogelijk in overzichttekeningen. Nu werkt dit voor alle tekeningtypen.

• Selecteer eerst de modelobjecten waaraan u bijvoorbeeld associatieve opmerkingen met de selectieknop Onderdelen in tekeningen selecteren en gebiedsselectie of met de lijst Inhoudsbeheerder tekening wilt toevoegen.

• Wanneer u de modelobjecten hebt geselecteerd, klikt u met de rechtermuisknop en selecteert u Toevoegen associatieve opmerking.

U kunt nu de knop Selecteer labels gebruiken om ook associatieve opmerkingen te selecteren. De knop Selecteer teksten selecteert geen opmerkingen meer, alleen teksten.

Er is in de laseigenschappen van het tekeningaanzicht een nieuwe instelling Lassen in verborgen onderdelen met de volgende opties voor het weergeven en verbergen van laslabels voor verborgen onderdelen (weergegeven met verborgen lijnen) in tekeningen:

• Geen : Als het onderdeel wordt verborgen, wordt het laslabel niet getekend.
• Montage : Als het onderdeel wordt verborgen, worden laslabels voor montagelassen getekend.
• Werkplaats : Als het onderdeel wordt verborgen, worden laslabels voor werkplaatslassen getekend.
• Beide : Laslabels worden altijd voor verborgen onderdelen getekend.

De instelling Uitlijning bestond al voor teksten en is nu ook beschikbaar voor labels en associatieve opmerkingen. De nieuwe optie Lijn lijnt de tekst automatisch uit naar het uiteinde van de aanhaallijn.

De nieuwe instelling Uitlijning is beschikbaar voor de volgende labeltypen: boutlabels, verbindingslabels, onderdeellabels, labels voor aansluitende onderdelen, stortobjectlabels, wapeningslabels, labels voor aansluitende wapening, samengevoegde wapeningslabels en oppervlaktelabels.
