XS_SECTION_SYMBOL_LEFT_ARROW_SYMBOL
Categorie in het dialoogvenster Variabelen: Tekeningeigenschappen
Gebruik deze variabele om het aangepaste pijlsymbool te definiëren dat Tekla Structures gebruikt als doorsnedebeginsymbool. Selecteer Eigen in de lijst Start in de eigenschappen van het doorsnedelabel om een aangepast pijlsymbool te gebruiken.
Tekla Structures gebruikt standaard het symboolnummer 1
in het bestand sections.sym (dat zich meestal bevindt in de map \environments\common\symbols\). Om een ander symbool te gebruiken, voert u eerst de symboolbestandsnaam in, vervolgens het teken @ en daarna het nummer van het symbool. Bijvoorbeeld sections@1.

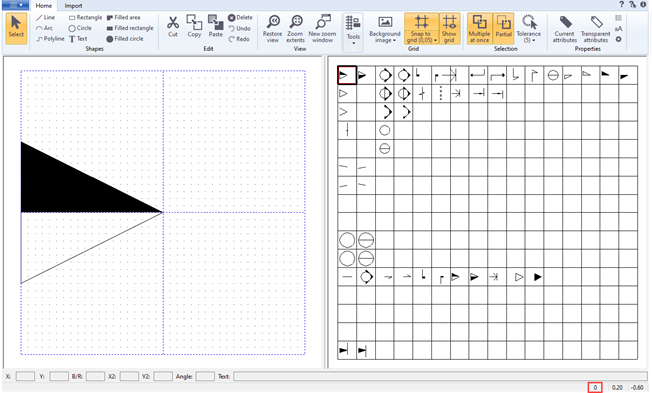

Hier is het symbool 0 dat in de Symbool Editor is geselecteerd:
Om de Symbool Editor te gebruiken, klikt u op . Daar kunt u kunt verschillende symboolbestanden openen en de opgenomen symbolen en hun nummers controleren.
Raadpleeg voor informatie over symbolen Symbolen toevoegen in tekeningen.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
