In Layout Manager kunt u nu tolerantiewaarden definiëren voor de op locatie gemeten punten en eenvoudig de posities van deze gemeten punten vergelijken met de overeenkomstige punten die zijn ontworpen in het Tekla Structures-model. De puntafwijkingsgegevens helpen de projectkwaliteit en nauwkeurigheid te verbeteren, doordat projectteams snel en geïnformeerd beslissingen kunnen nemen op basis van betrouwbare gegevens van de bouwplaats en het model, en dure nabewerking later in het project kunnen voorkomen.

De tolerantiewaarden voor gemeten punten definiëren

Tolerantiewaarden geven aan in hoeverre de op de bouwplaats gemeten punten mogen afwijken van de in het model ontworpen punten.

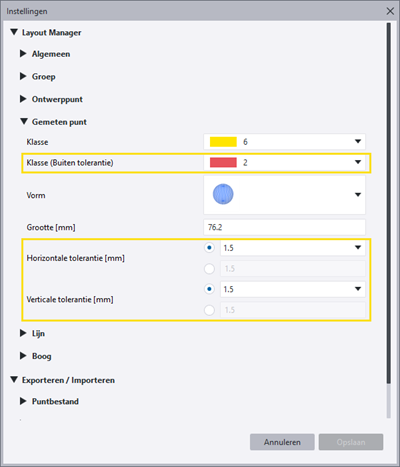

U kunt de waarden voor Horizontale tolerantie en Verticale tolerantie definiëren in de Layout Manager Instellingen, onder de sectie Gemeten punten. U kunt in de lijst een horizontale en verticale tolerantiewaarde kiezen, een gewenste waarde invoeren in het vak onder de lijst of aangeven dat de tolerantiewaarden moeten worden genegeerd.

U kunt ook een aparte klasse definiëren voor de punten die buiten de tolerantie vallen, zodat deze eenvoudig in het model kunnen worden gevisualiseerd.

Gemeten punten vergelijken met ontwerppunten

Layout Manager vergelijkt nu automatisch de op de bouwplaats gemeten punten met de overeenkomende ontwerppunten in het model, wanneer opmaakgegevens van de bouwplaats worden geïmporteerd in de Layout Manager. De gegevens worden geïmporteerd in .tfl- en .tflx-bestanden. Layout Manager berekent de afwijkingen tussen de punten op basis van de tolerantiewaarden die u voor gemeten punten hebt gedefinieerd.

De gemeten punten die buiten de gedefinieerde tolerantiewaarden vallen, worden vermeld in de nieuwe groep Buiten tolerantie in de Layout Manager. De groep Buiten tolerantie is leeg als er geen punten zijn die buiten de tolerantie vallen.

Bij gemeten punten wordt nu automatisch het achtervoegsel _MP toegevoegd aan hun oorspronkelijke namen toegevoegd. Hierdoor zijn gemeten punten gemakkelijker te identificeren en te onderscheiden van ontwerppunten, zowel in het model als in tekeningen. De groepsnaam wordt tussen haakjes aan het einde van de naam getoond.

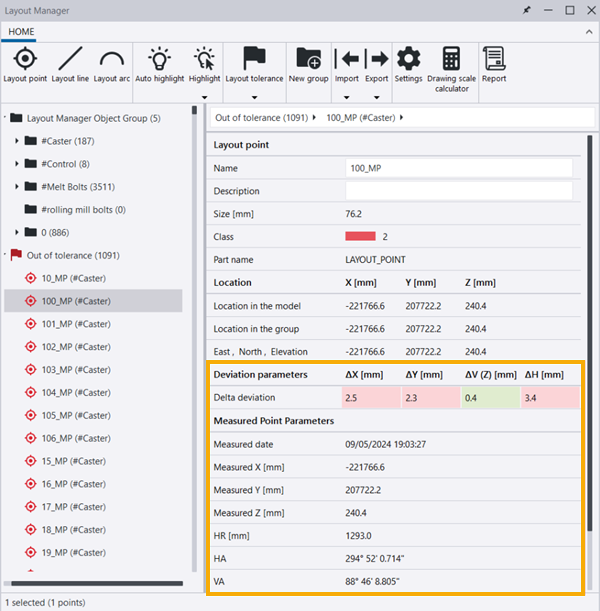

Wanneer u een gemeten punt selecteert in de groep Buiten tolerantie, tonen de punteigenschappen rechts de afwijkingsparameters X, Y, V en H, en de datum waarop het punt is aangemaakt. De waarden buiten de tolerantie worden gemarkeerd met een rode achtergrond, zodat u eenvoudig kunt zien welke waarden buiten de gedefinieerde tolerantiewaarden vallen.

Gemeten punten visualiseren in het model

U kunt met de nieuwe opties onder Tolerantie opmaak in de Layout Manager bepalen welke opmaakobjecten in het model worden getoond:

• Alleen gemeten punten weergeven verbergt tijdelijk alle opmaakobjecten, behalve de gemeten punten.

• Alleen punten buiten de tolerantie weergeven verbergt tijdelijk alle opmaakobjecten, behalve de gemeten punten die buiten de tolerantie vallen.

• Alles weergeven maakt alle opmaakobjecten weer zichtbaar.

Lijsten voor opmaakpunten maken

U kunt nu lijsten maken voor de opmaakpunten die u selecteert in de Layout Manager. Wanneer u de opmaakpunten of groepen die opmaakpunten bevatten hebt geselecteerd in de Layout Manager, klikt u op de knop Lijst. Voer daarna een naam in voor het lijstbestand. Standaard wordt het lijstbestand opgeslagen als een .csv-bestand in de map \Layout\Reports onder de huidige modelmap.

Lijsten met opmaakpunten zijn nuttig voor het nauwkeurig rapporteren van afwijkingsgegevens. U kunt de lijsten bijvoorbeeld in Microsoft Excel openen en importeren.
