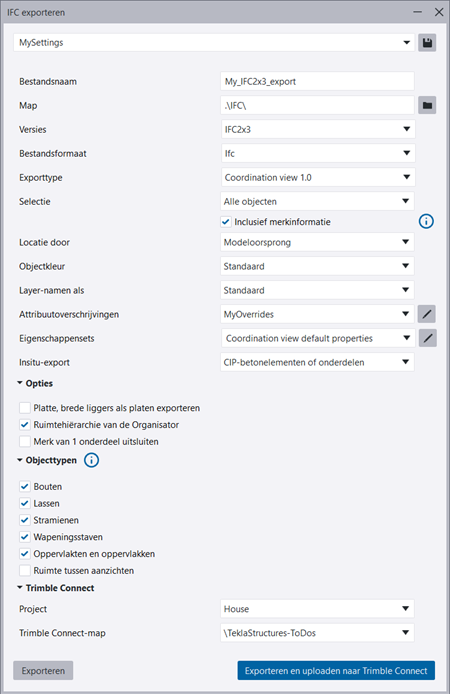

De dialoogvensters voor export naar IFC2x3 en IFC4 zijn samengevoegd en bieden nu dezelfde bedieningselementen en een consistente workflow. U hoeft niet meer twee verschillende dialoogvensters te openen om te exporteren naar verschillende IFC-versies: Wanneer u Bestand > Exporteren > IFC selecteert, wordt het nieuwe dialoogvenster IFC exporteren geopend, van waaruit u kunt exporteren naar alle door Tekla Structures ondersteunde IFC-versies.

Met de nieuwe lijst Versies kunt u de gewenste IFC-exportversie selecteren: IFC2x3, IFC4 of IFC4.3. U selecteert eerst de versie, waarna het dialoogvenster de relevante instellingen voor uw keuze toont. Let erop dat niet alle instellingen op elke IFC-versie van toepassing zijn.

Daarnaast kunt u Open API nu op dezelfde manier gebruiken voor zowel IFC2x3 als IFC4.

Zie Exporteren in IFC-indeling voor meer informatie.

TTSD-69046, TTSD-73253

U kunt nu exporten nauwkeurig beperken tot specifieke modelobjecten en communicatie van ontwerpinformatie accuraat houden. U kunt nu geselecteerde objecten in een merk flexibel exporteren en kiezen of merkgegevens moeten worden opgenomen, zonder dat u het hele merk moet exporteren. Daarnaast kan de export verder worden geautomatiseerd met de nieuwe filteroptie.

Selecteer in de sectie Objecttypen de gewenste objecttypen en gebruik de volgende Selectie-opties:

• Alle objecten: Hiermee exporteert u alle modelobjecten. Of bouten, lassen, stramienen, wapening, oppervlaktebehandeling en oppervlakken en tussenruimtes worden geëxporteerd, hangt er vanaf of in de exportinstellingen hun betreffende selectievakjes zijn ingeschakeld.

• Geselecteerde objecten: Hiermee exporteert u alleen de geselecteerde objecten. Als u bijvoorbeeld in een merk alleen een plaat selecteert, wordt alleen de plaat geëxporteerd. Als u bijvoorbeeld een betonkolom met wapening en instortvoorzieningen hebt waarvan u alleen de instortvoorzieningen wilt exporteren, selecteert u in het model alleen de onderdelen (de kolom en de instortvoorzieningen). Selecteer vervolgens zowel de optie Geselecteerde objecten als het selectievakje Wapeningsstaven, omdat instortvoorzieningen worden gemodelleerd als wapening.

• Geselecteerde objecten en hun merken: Hiermee exporteert u geselecteerde onderdelen en hun merken. Als u bijvoorbeeld alleen een plaat in een merk selecteert, wordt het hele bijbehorende merk geëxporteerd.

• Selectiefilter: Met een kant-en-klaar filter kunt u de export beperken tot bepaalde typen objecten.

• Inclusief merkinformatie: Hiermee exporteert u informatie over de merkhiërarchie van objecten. Ook als u alleen een deel van het merk exporteert, zijn de volledige merkhiërarchie en bijbehorende informatie inbegrepen. Als een merk bijvoorbeeld drie onderdelen bevat en u ervoor kiest om er slechts twee van te exporteren, zorgt deze optie ervoor dat het exportbestand deze twee onderdelen herkent als behorend tot hetzelfde merk. Gebruik deze optie in combinatie met een Selectie-optie, zoals Geselecteerde objecten.

Zie Exporteren in IFC-indeling voor meer informatie.

TTSD-71033, TTSD-71311

U kunt nu IFC-entiteitattributen wijzigen die voorheen vast (hardcoded) waren. Met het nieuwe bedieningselement Attribuutoverschrijvingen in het dialoogvenster IFC exporteren kunt u specifieke attributen van IFC-entiteiten, zoals Naam, Beschrijving of Tag, aanpassen door exportwaarden op te geven die zijn afgestemd op projectspecificaties, normen of klantvereisten. U kunt een Tekla-eigenschap, een gebruikersattribuut of een aangepaste eigenschap opgeven als de exportwaarde.

Voorheen waren alle IFC-entiteitsattributen die in het IFC-schema zijn gedefinieerd hardcoded, waardoor de controle over de uitvoer beperkt was. De essentiële attributen, zoals GlobalId, zijn nog steeds hardcoded. De standaardwaarde is ingesteld op <geen>, wat aangeeft dat de export de vooraf gedefinieerde waarden gebruikt.

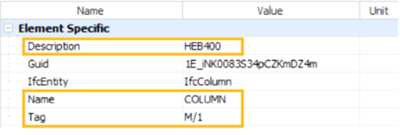

Voorbeelden van IFC-entiteitattributen en hun exportwaarden:

• Om een nieuwe attribuutoverschrijving te definiëren, selecteert u <nieuw> in de lijst Attribuutoverschrijvingen en klikt u op Bewerken.

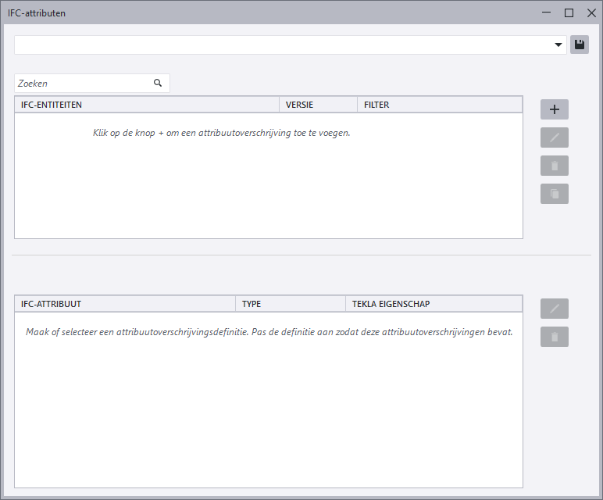

  Dit opent het nieuwe dialoogvenster IFC-attributen.

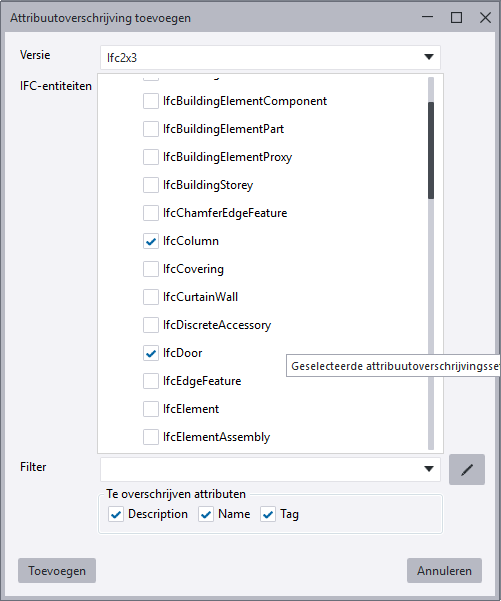

• Om een attribuutoverschrijving toe te voegen, klikt u op de plusknop aan de rechterzijde. Het dialoogvenster Attribuutoverschrijving toevoegen wordt geopend. Stel hierin de gewenste IFC-versie in en kies een of meer IFC-entiteiten uit de lijst met entiteiten. U kunt ook een filter toepassen om verder te beperken welke objecten hierdoor worden beïnvloed. De lijst Te overschrijven attributen wordt gevuld met attributen die kunnen worden overschreven op basis van uw IFC-entiteitselectie. Als u meer dan één IFC-entiteit hebt geselecteerd, geeft de attributenlijst alleen die attributen weer die gemeenschappelijk zijn voor alle geselecteerde entiteiten. Klik op Toevoegen wanneer u klaar bent.

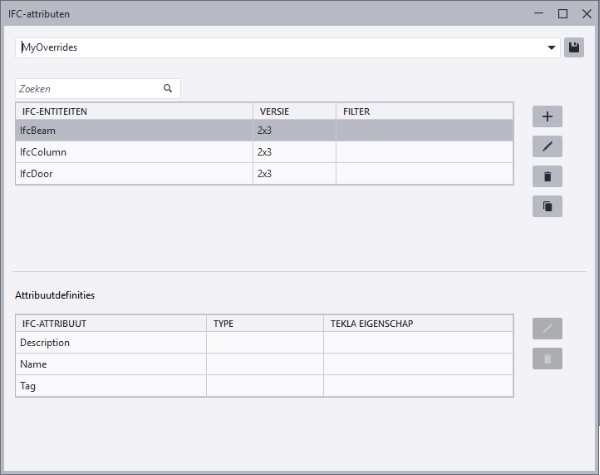

  De attributen die u hebt toegevoegd voor de geselecteerde entiteiten, worden weergegeven in de lijst Attribuutdefinities onderaan het dialoogvenster IFC-attributen.

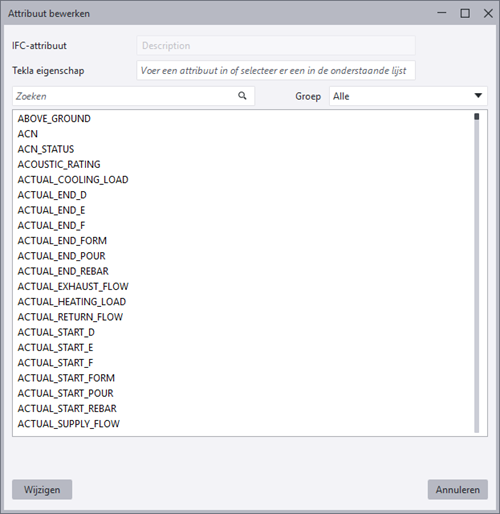

• U kunt de attribuutdefinities nu aanpassen. Selecteer een attribuut in de lijst Attribuutdefinities en klik op Bewerken. Selecteer een Tekla-eigenschap uit de lijst, of voer een gebruikersattribuut of aangepaste eigenschappen in. Om de lijst met beschikbare attributen te verfijnen, selecteert u een attributengroep in de lijst Groep. Klik op Wijzigen wanneer u klaar bent.



• Wanneer u de benodigde overschrijvingsregels hebt gedefinieerd, geeft u de voorwaarde een naam en klikt u op Opslaan. Hierdoor wordt een nieuw <name>.attributeoverride-bestand opgeslagen in de map \IfcAttributeOverrides onder de huidige modelmap.

Meer informatie hierover vindt u in Attribuutoverschrijvingen voor IFC-export maken en wijzigen.

TTSD-71028

In het nieuwe dialoogvenster IFC exporteren kunt u nu IFC-bestanden rechtstreeks publiceren naar een Trimble Connect-project en -map, in een workflow die lijkt op die voor de native TrimBIM-indeling. Ook is het niet meer nodig om bestanden handmatig te verwerken.

• Geef het Trimble Connect Project op om rechtstreeks uploaden in te schakelen. Als het model al aan een Trimble Connect-project is gekoppeld, wordt de optie Gekoppeld Trimble Connect-project automatisch geselecteerd. Als het model niet aan een Trimble Connect-project is gekoppeld, wordt Geen weergegeven en kunt u het gewenste project handmatig selecteren.

• Selecteer een Trimble Connect-map in het geselecteerde project.

• U kunt het project en de map op elk moment wijzigen.

• Uw selecties worden opgeslagen in de exportinstellingen.

• Wanneer u gereed bent, selecteert u Exporteren en uploaden naar Trimble Connect.

Zie Exporteren in IFC-indeling voor meer informatie.

TTSD-69043

Nu kunt u nauwkeuriger de benodigde IFC-entiteit voor elk object in het Tekla Structures-model opgeven, zodat het resulterende IFC-bestand de vereiste gegevens bevat.

• Meer IFC-entiteitstypen worden ondersteund:

  IfcCovering

  IfcCurtainWall

  IfcRampFlight

  IfcStairFlight

• U kunt nu de IFC-entiteit voor wapeningsstaven wijzigen.

• U kunt nu de merkentiteit instellen op Geen.

• U kunt de naam van de IFC-entiteit beginnen te typen. In de lijst worden dan de overeenkomende entiteiten weergegeven.



• U kunt nu strengen ook exporteren als IfcTendon in de IFC2x3-export. Dit werkte voorheen alleen in de IFC4-export.

TTSD-71058, TTSD-71057, TTSD-66167, TTSD-65637, TTSD-62542, TTSD-48482, TTSD-61973, TTSD-72410

• Tekla Structures 2026 ondersteunt het IFC 4.3-schema conform de nieuwste buildingSMART-release IFC 4.3.2. U kunt nu modellen exporteren met het IFC 4.3-schema en de vereisten vervullen voor eindproducten voor structuren.

• In de IFC4.3-export wordt het domein Gebouw nu ondersteund, naast het al ondersteunde domein Brug.



• De IFC4.3-export ondersteunt nu de exporttypen Reference view en Design transfer view, naast het al ondersteunde exporttype Bridge view.

STP-589, TTSD-73781

De informatie in de IFC-header zijn gewijzigd en voldoen nu aan de buildingSMART-aanbeveling.

Voor Tekla Structures wordt nu de volgende informatie geschreven in de header van het IFC-bestand, in het record FILE_NAME-record:

Trimble Inc. - Tekla Structures - <version number>

TTSD-70252

Wanneer u geselecteerde objecten exporteert, worden nu in de IFC4- en IFC4.3-export stramienen alleen geëxporteerd als ze zijn geselecteerd. Voorheen werden alle stramienen in het model geëxporteerd, ook als u alleen geselecteerde objecten wilde exporteren. Wanneer u Ruimtehiërarchie van de Organisator selecteert, worden de stramienen onder het bijbehorende gebouw geplaatst (waarvan de omkadering de stramienen bedekt), anders onder het eerste gebouw.

TTSD-73001

De indeling IFC4.0 en nieuwere IFC4-indelingen worden nu ondersteund wanneer u IFC-referentieobjecten converteert naar native Tekla Structures-objecten.

Voorheen ondersteunde de objectconversie alleen IFC2x3-referentieobjecten.

Meer informatie over de conversie van IFC-objecten vindt u in IFC-objecten converteren naar native Tekla Structures-objecten.

TTSD-57949
