Wanneer u een gebruikerscomponent gaat definiëren, raden we u aan dat eerst een vergelijkbare systeemcomponent in het model toepast en deze vervolgens explodeert. Exploderen betekent dat u het groeperen van de objecten van een bestaande component opheft. Nadat de objecten zijn losgemaakt, kunt u naar eigen wens objecten wijzigen, verwijderen of toevoegen en vervolgens met deze objecten nieuwe gebruikerscomponenten maken. Het exploderen van een component en het gebruik van de losgekoppelde objecten als basis voor een nieuwe gebruikerscomponent kan handig zijn wanneer u sneller gebruikerscomponenten wilt maken.

1. Selecteer in een Tekla Structures-model de component die u wilt exporteren.
2. Klik met de rechtermuisknop en selecteer Component exploderen.

   Tekla Structures scheidt de componentobjecten. U kunt de objecten wijzigen en deze gebruiken wanneer u nieuwe gebruikerscomponenten definieert.

1. Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
2. Klik op de knop Toegang tot geavanceerde functies en selecteer Gebruikerscomponent definiëren....

   Het Gebruikerscomponenten wizard dialoogvenster wordt geopend.



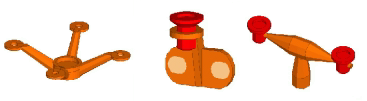

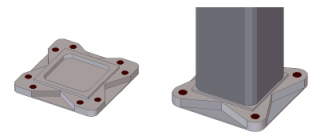

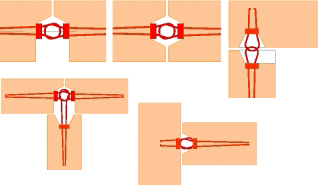

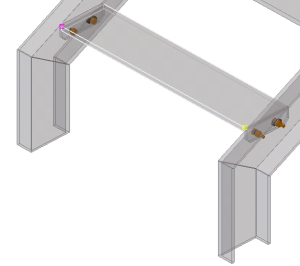

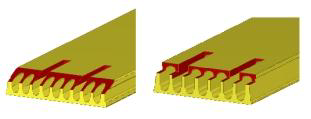

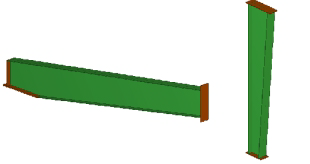

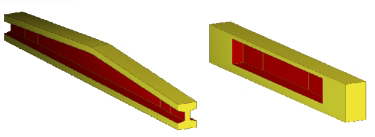

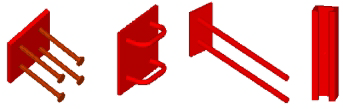

3. Selecteer het componenttype in de lijst Type: verbinding, detail, verbindingsdetail of onderdeel.
4. Voer in het vak Naam een unieke naam voor de component in.
5. Wijzig de andere eigenschappen op de tabbladen Type/Opmerkingen, Positie en Geavanceerd en klik vervolgens op Volgende >.
6. Selecteer in het model de objecten die u in de gebruikerscomponent wilt opnemen.



   U kunt gebiedsselectie gebruiken om meerdere objecten tegelijkertijd te selecteren. De hoofdonderdelen, aansluitende onderdelen en de stramienen worden genegeerd wanneer u objecten selecteert voor de gebruikerscomponent.

   Opmerking:

   Als u geen gewenste objecten in het model kunt selecteren, controleert u de selectieknoppen en de selectiefilterinstellingen.

   Als u aanpassers van stavensets in de gebruikerscomponent wilt opnemen, doet u het volgende:

   • Zorg ervoor dat Rechtstreekse wijziging is uitgeschakeld wanneer u de aanpassers selecteert.
   • Houd Shift ingedrukt en selecteer de aanpassers één voor één. Gebiedsselectie selecteert geen aanpassers.
7. Klik op Volgende >.
8. Selecteer het hoofdonderdeel voor de component.



9. Klik op Volgende >.
10. Selecteer de aansluitende onderdelen voor de component.



    Als u meerdere aansluitende onderdelen wilt selecteren, houdt u Shift ingedrukt wanneer u ze selecteert. Het maximale aantal aansluitende onderdelen in een gebruikerscomponent is 30.

    Opmerking:

    Let op de volgorde waarin u de aansluitende onderdelen selecteert. Tekla Structures gebruikt dezelfde aanwijsvolgorde wanneer u de gebruikerscomponent in een model gebruikt.

11. Definieer andere eigenschappen die voor deze gebruikerscomponent nodig zijn, zoals detail- of verbindingsdetailpositie.

    De eigenschappen zijn afhankelijk van het componenttype van dat u in stap 3 hebt geselecteerd.

12. Als u in dit stadium een van instellingen wilt aanpassen, klikt u op < Terug om naar de vorige pagina van de Gebruikerscomponenten wizard terug te gaan.
13. Als u tevreden bent met de instellingen, klikt u op Afwerking om de gebruikerscomponent te maken.

    De gebruikerscomponent wordt in het model en aan de database Applicaties en componenten toegevoegd.

14. Voeg indien nodig een miniatuurafbeelding voor de gebruikerscomponent toe.

    De miniatuurafbeelding wordt in de database Applicaties en componenten weergegeven. In de miniatuurafbeelding kunt u een specifieke situatie weergeven waarin de component kan worden gebruikt.

    1. Maak een screenshot van de gebruikerscomponent.
    2. Voeg een miniatuurafbeelding van de gebruikerscomponent in de database Applicaties en componenten toe.

       Tekla Structures geeft de miniatuurafbeelding in de database Applicaties en componenten weer:



15. Als u achteraf gebruikerscomponentinstellingen wilt wijzigen, doet u het volgende:
    1. Klik in de werkbalk Gebruikerscomponenteditor op de knop Instelling gebruikerscomponent .
    2. Wijzig de instellingen.
    3. Klik op OK.

1. Klik op de knop Applicaties en componenten in het zijvenster om de database Applicaties en componenten te openen.
2. Als u een component wilt zoeken, bladert u door de database of voert u een trefwoord in het zoekvak in.

   Gebruikerscomponenten hebben de volgende symbolen in de database:

   Type	Symbool

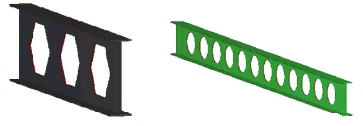

   Gebruikerscomponent van het type onderdeel

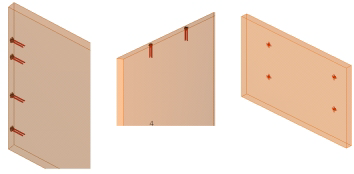

   Gebruikersverbinding of -verbindingsdetail

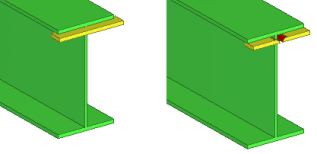

   Gebruikersdetail

3. Selecteer de gebruikerscomponent die u wilt toevoegen.
4. Volg de instructies op de statusbalk om de gebruikerscomponent in het model toe te voegen.
5. Als u de eigenschappen wilt wijzigen, dubbelklikt u op de gebruikerscomponent in het model.
