XS_USE_LONG_POINTS_IN_DIMENSIONING
Categorie in dialoogvenster Variabelen: Maatvoering - onderdelen
Het kan soms nodig zijn om de onderdelen in merk- of onderdeeltekeningen te bematen, zonder rekening te houden met copes of ravelingen, bijvoorbeeld om te schatten hoeveel ruimte er nodig is voor transport.
Als u deze variabele instelt op TRUE, dan worden de totaalmaten berekend op basis van uiterste punten. Als u deze variabele instelt op FALSE, dan worden de totaalmaten berekend op basis van cope-punten. FALSE is de standaardinstelling.
Deze variabele is rolspecifiek. Als het type SYSTEM(ROLE) in gebruik is, wordt de standaardwaarde gebruikt. Als het type MODEL(ROLE) of DRAWING(ROLE) in gebruik is, kunt u de waarde wijzigen. Deze is vervolgens voor alle gebruikers in het huidige model dezelfde.
Voorbeeld

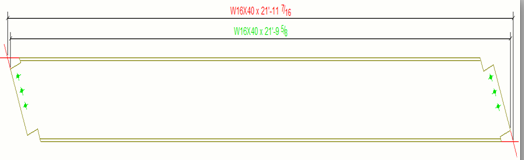

In het voorbeeld hieronder geeft de bovenste maatlijn (de rode) het resultaat weer als deze variabele is ingesteld op TRUE en de onderste maatlijn (de groene) als deze is ingesteld op FALSE.
Attentie:
Deze variabele is beïnvloedt de lengte van het onderdeel in de materiaallijst, lijsten of CNC niet.
