XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Categorie in dialoogvenster Variabelen: Labels - algemeen
Gebruik deze variabele om onderdeellabels op het merk te plaatsen in plaats van op het hoofdonderdeel.
Maak eerst een tekeningaanzichtfilter dat een specifiek onderdeel of een groep onderdelen ophaalt en geef dit een unieke naam en voer vervolgens de naam van het tekeningaanzichtfilter als een waarde voor de variabele in. Merk op dat filternamen in sommige systemen hoofdlettergevoelig zijn.
Het onderstaande voorbeeld gebruikt onderdeelnamen als filtercriteria.

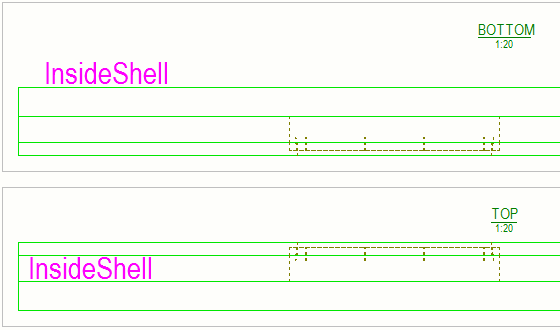

Als u de tekening (opnieuw) maakt, wijzigt de labelplaats van dit:

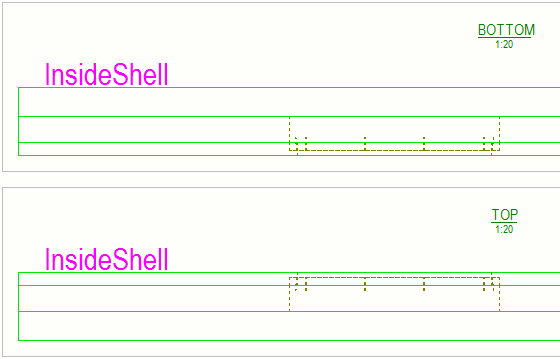

naar dit:
De ondersteunde labelplaatstingstypen worden hieronder weergegeven.
