XS_SECTION_SYMBOL_RIGHT_ARROW_SYMBOL
Categorie in het dialoogvenster Variabelen: Tekeningeigenschappen
Gebruik deze variabele om het aangepaste pijlsymbool te definiëren dat Tekla Structures gebruikt als doorsnede-eindsymbool. Selecteer Eigen in de lijst Eind in de sectie doorsnedelabel eigenschappen om een eigen pijlsymbool te gebruiken.
Tekla Structures gebruikt standaard het symboolnummer 0
in het bestand sections.sym (dat zich meestal bevindt in de map ..\environments\common\symbols\). Om een ander symbool te gebruiken, voert u eerst de symboolbestandsnaam in, vervolgens het teken @ en daarna het nummer van het symbool. Bijvoorbeeld sections@0.

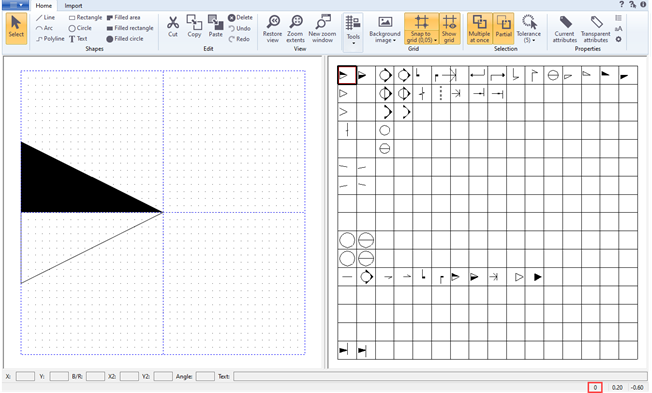

Hier is het symbool dat in de Symbool Editor is geselecteerd:
Om de Symbool Editor te gebruiken, klikt u op . Daar kunt u kunt verschillende symboolbestanden openen en de opgenomen symbolen en hun nummers controleren.
Raadpleeg voor informatie over symbolen Symbolen toevoegen in tekeningen.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
Raadpleeg ook
XS_SECTION_SYMBOL_LEFT_ARROW_SYMBOL
Automatische doorsnede-eigenschappen definiëren
