XS_MAX_MERGE_DISTANCE_IN_VERTICAL
Categorie in dialoogvenster Variabelen: Label - onderdelen
Met deze variabele definieert u de maximale verticale afstand tussen de associativiteitspunten van de wapeningslabels waarbinnen identieke wapeningen samengevoegde wapeningslabels krijgen. Deze variabele beïnvloedt alleen het samenvoegen van wapeningsstaaflabels die verwijzen naar afzonderlijke wapeningsstaven, geen labels die verwijzen naar een groep wapeningsstaven of labels binnen een groep wapeningsstaven. De standaardwaarde is 600 mm.

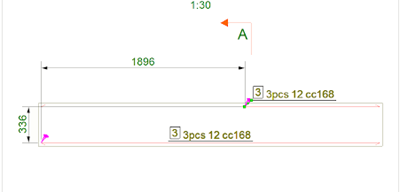

In het onderstaande voorbeeld liggen de associativiteitspunten van de wapeningslabels niet binnen de gedefinieerde afstand (600 mm). De labels worden dus niet samengevoegd.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
