XS_ENABLE_OVERLAPPING_CUT_LINE_REMOVAL
Categorie in dialoogvenster Variabelen: Tekeningeigenschappen
Met deze variabele wordt het verwijderen van overlappende uitsnijdingen of non-solid lijnen bepaald. Het wordt standaard ingesteld op TRUE en de lijnen overlappende uitsnijdingen en non-solid (lijnen met streepjes en met streepjes en puntjes) worden verwijderd.
Stel deze variabele niet in op FALSE. Als u dat doet, kunnen de uitsnijdingen en non-solid lijnen in tekeningen mogelijk niet worden uitgelijnd en er als ononderbroken lijnen uitzien in tekeningen worden weergegeven en verborgen objecten kunnen bijvoorbeeld als niet-verborgen worden weergegeven.
Met deze variabele worden geen uitgesneden of non-solid lijnen verwijderd die handmatig aan de tekening zijn toegevoegd.

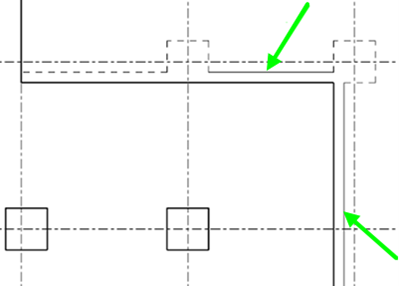

XS_ENABLE_OVERLAPPING_CUT_LINE_REMOVAL ingesteld op TRUE:

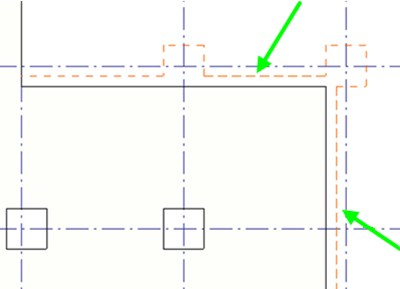

XS_ENABLE_OVERLAPPING_CUT_LINE_REMOVAL ingesteld op FALSE:
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
