XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES
Categorie in dialoogvenster Variabelen: NC
Stel deze variabele op TRUE in als u platen die als polyprofiel zijn gemodelleerd niet wilt uitslaan wanneer u DSTV-bestanden maakt. Dit betekent dat de polyprofielen worden behandeld als “uitgesneden in vorm” in plaats van “gebogen in vorm”, ongeacht de methode van modelleren. Deze variabele werkt alleen als de plaat die als polyprofiel is gemodelleerd in het XY-vlak van het materiaal ligt.
Als u deze variabele is ingesteld op FALSE, wordt de uitgeslagen geometrie van de polyprofiel-platen in Tekla Structures naar de DSTV-bestanden geschreven. De standaardwaarde is FALSE.

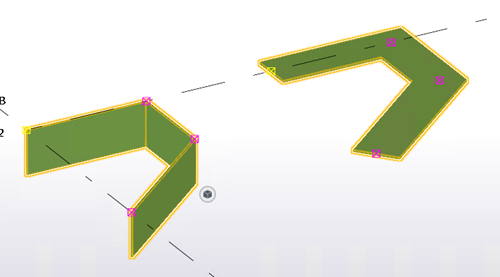

In de onderstaande afbeelding bevindt de polyprofiel aan de rechterkant zich in het XY-vlak en stelt u deze variabele in op TRUE werkt. Het polyprofiel aan de linkerkant ligt niet in het XY-vlak en de uitgeslagen geometrie wordt naar de DSTV--bestanden geschreven. Zelfs als deze variabele op TRUE is ingesteld.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
