XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Categorie in dialoogvenster Variabelen: NC
Gebruik deze variabele om de afronding van raveelhoeken te bepalen in NC-bestanden. De standaard is FALSE.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
Voorbeelden
Het volgende voorbeeld beschrijft de concepten van ravelingen, raveelhoeken, afrondingen van raveelhoeken en liggerhoeken:

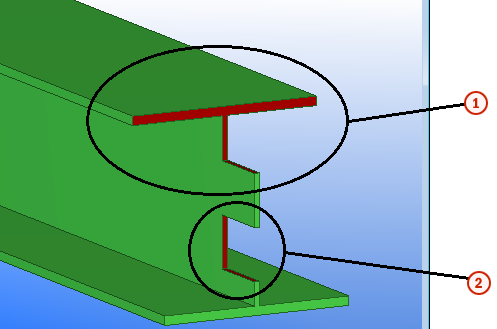

- De raveling bevindt zich aan de liggerhoek
- De raveling bevindt zich niet aan de liggerhoek

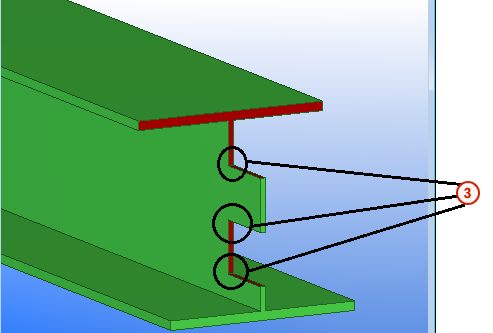

- Drie ravelingen, andere hoeken zijn gewone hoeken
- De opties voor de binnenste vorm van de raveelhoek (of afronding van de raveelhoek) in het dialoogvenster NC bestandsinstellingen
De onderstaande tabel geeft weer hoe de instellingen XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS (TRUE/FALSE) en Vorm inwendige hoeken het NC-bestand beïnvloeden.
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS ingesteld op FALSE.
|
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS ingesteld op TRUE.
|
|
| Vorm inwendige hoeken = 0 |
|
|
| Vorm inwendige hoeken = 1 |
|
|
