Deze variabele bepaalt welk systeem voor de hoogte van het lettertype wordt gebruikt in tekeningen.

• Als u deze variabele instelt op TRUE, dan wordt CAP-hoogte gebruikt bij het exporteren van tekeningen (DGN, DWG en DXF) en afdrukken (papier, plotbestanden, PDF), en is de hoogte van het lettertype hetzelfde als de hoogte van de hoofdletters van een specifiek lettertype. Als u CAP-hoogte gebruikt, dan is de hoogte van het lettertype die is ingesteld in de Tekla Structures-tekening hetzelfde als u de tekening opent in Autodesk AutoCAD of Bentley MicroStation, of de tekening afdrukt op papier of naar een PDF.

• Als u deze variabele instelt op FALSE, dan wordt de hoogte van het em-lettertype gebruikt. Als u em-hoogte gebruikt en de tekening bijvoorbeeld van Tekla Structures exporteert naar een DWG-bestand, dan wordt de letterhoogte van de ene eenheid naar de andere geconverteerd (em naar CAP), en is het resultaat vaak een onjuiste hoogte van het lettertype.
• De standaardwaarde is FALSE en u moet mogelijk de waarde wijzigen naar TRUE in uw omgeving of voor sommige van uw projecten.

Traditioneel is de hoogte van tekst in Tekla Structures tekeningen alleen gebaseerd op de metrische em-hoogte (puntgrootte) van het lettertype. Sommige projecten vereisen echter dat de hoogte van de tekst wordt bepaald met behulp van een andere industriestandaard, de CAP-hoogte van het lettertype. CAP-hoogte vertegenwoordigt de hoogte van een hoofdletter nauwkeuriger dan em-hoogte.

(1) CAP-hoogte

(2) puntgrootte (em)

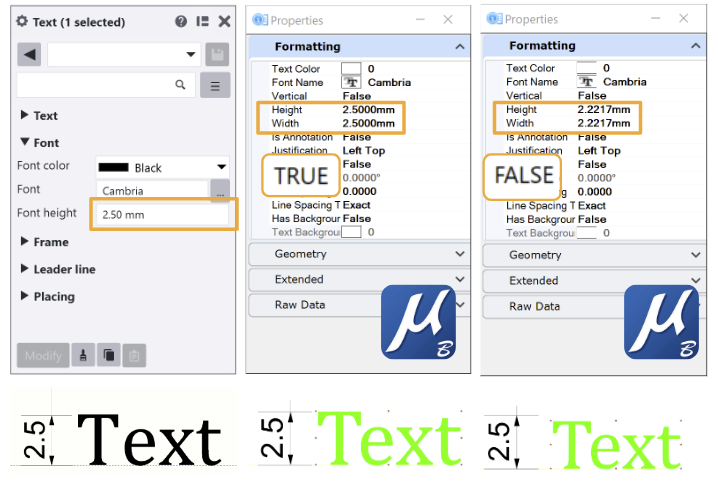

De onderstaande afbeelding illustreert het verschil in hoogte van lettertype in een geëxporteerd DWG-bestand wanneer de variabele is ingesteld op TRUE (CAP-hoogte wordt gebruikt) of FALSE (em-hoogte wordt gebruikt):

Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
