XS_DRAWING_VIEW_REFERENCE_SYMBOL
Categorie in dialoogvenster Variabelen: Tekeningeigenschappen
Gebruik deze om het symbool te definiëren dat wordt weergegeven in tekeningvensterlabels, als u de optie Eigen hebt geselecteerd in de Symbolenlijst in de labeleigenschappen van het tekeningaanzicht van doorsnede-, detail- of hoofdvenstereigenschappen. Als u bijvoorbeeld xsteel@3 invoert, dan gebruikt Tekla Structures symboolnummer 3 in het symboolbestand xsteel.sym.
In het volgende voorbeeld is xsteel@3 gedefinieerd als de waarde:

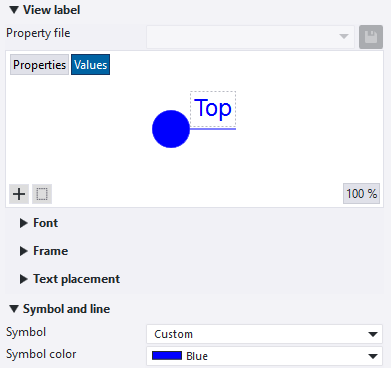

De vensterlabeleigenschappen zijn als volgt gedefinieerd:
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
