XS_DRAWING_USE_WORKSHOP_FORM_FOR_DOUBLE_PARTS_IN_SINGLE_PART_DRAWINGS
Categorie in dialoogvenster Variabelen: Tekeningeigenschappen
Stel deze variabele in op TRUE om coupprofielen altijd weer te geven in uitslag als dubbele onderdelen in onderdeeltekeningen. TRUE is de standaardwaarde. Stel de variabel in op FALSE om de coupprofielen weer te geven met de onderdeelweergave die is geselecteerd in het dialoogvenster met onderdeeleigenschappen. Deze instelling beïnvloedt alleen de onderdeelweergave, niet de bemating of andere onderdeeleigenschappen.
Een coup (vertalingen gecontroleerd in drawing.ail) heeft standaard andere lengteberekeningen en gebruikt in tekeningen een andere onderdeelweergave dan een ligger. De berekeningsroutine controleert de onderdeelnaam en als de naam 'HAUNCH' of vertalingen ervan worden gevonden, dan wordt de coupberekening gebruikt.
U kunt in het bestand drawing.ail onder de map \messages aanvullende namen toevoegen voor coupprofielen. Gebruik de tekenreeksen zoals drawing_haunch_2 of drawing_haunch_3.

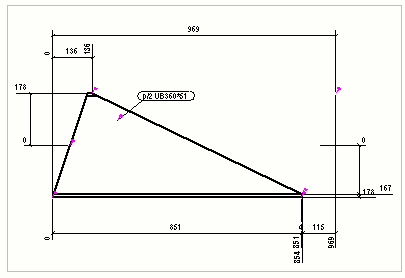

Hieronder volgt een voorbeeld van de weergave van de uitslag.
Hieronder ziet u een voorbeeld van de weergave van de omtrek.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
