Categorie in dialoogvenster Variabelen:Tekeningeigenschappen

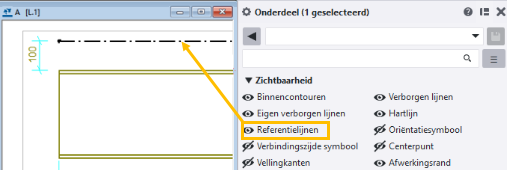

Gebruik deze variabele om de referentielijnlocatie in te stellen in tekeningen.

U kunt besluiten om de methode voor het invoegen van het onderdeel in het model te negeren met een van de beschikbare knoppen.

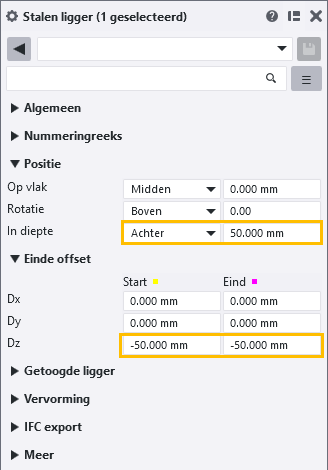

In de volgende voorbeelden is het onderdeel gemaakt met specifieke positie-instellingen (Op vlak, Rotatie, In diepte) en einde offsetinstellingen (Dx, Dy, Dz).

U kunt de hieronder vermelde knoppen gebruiken. Als u geen waarde invoert, dan gebruikt Tekla Structures POINT_LINE.

• POINT_LINE houdt rekening met zowel de positie-instelling In diepte van 50 mm als de eindoffset Dz -50 mm, zodat de lijn zich bevindt in dezelfde relationele positie als u deze ziet in het model.



• DEFINITION_LINE maakt een lijn tussen de definitiepunten van het onderdeel, houdt rekening met de positie-instellingen maar negeert de einde offsets, zodat de referentielijn wordt getekend met de In diepte 50 mm, maar de uiteindeoffset Dz -50 mm wordt genegeerd.



• CORNER_REFERENCE_LINE negeert zowel positie-instellingen als einde offsets en tekent de referentielijn zodanig dat deze zich bevindt op het onderdeel en niet buiten het onderdeel. Deze negeert de manier waarop het onderdeel wordt ingevoegd in het model.



Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
