XS_AISC_WELD_MARK
Categorie in het dialoogvenster Variabelen: Lassen
Stel deze variabele in op TRUE om AISC-compatibele laslabels te maken om beenlengte te gebruiken als standaardgrootte van de hoeklasmaatlijn en een pijlzijdelas te maken met de laseigenschappen onder de lijn.
Stel deze variabele in op FALSE om ISO-compatibele laslabels te maken, keelhoogte als standaardgrootte van de hoeklasmaatlijn te gebruiken en een pijlzijdelas te maken met de laseigenschappen boven de lijn. FALSE is de standaardwaarde.
Deze variabele is ook van invloed op de afstand tussen onderbroken lassen:
-
TRUEgebruikt de waarde Steek die is ingevoerd in de laseigenschappen als hart-op-hart-afstand van lassen. -
FALSEgebruikt de waarde Steek die is ingevoerd in de laseigenschappen als de afstand tussen de lassen.

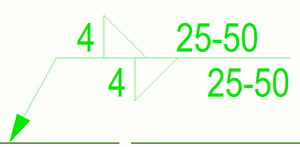

Een AISC-laslabel van een zigzaggende, onderbroken las met de steek na een streepje:
Het AISC-laslabel voldoet ook aan de Norm van de American Welding Society (AWS).

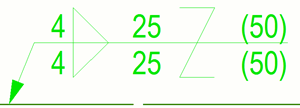

Een ISO-laslabel van een zigzaggende, onderbroken las waarbij tussen haakjes de afstand tussen de lassen is benoemd:
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase.
Opmerking:
De variabele XS_AISC_WELD_MARK wordt geleverd met modelmapbestanden. Als u het model aan een andere partij moet leveren, stuurt u het gehele model met alle bestanden (niet alleen het modeldatabasebestand *.db1) om ervoor te zorgen dat de grootte van de lasdoorsnede hetzelfde blijft. Als de waarde voor deze variabele is gewijzigd, wordt de werkelijke grootte van de lasdoorsnede overeenkomstig gewijzigd.
