TOP_LEVEL
Dit is een template-attribuut. Template-attributen kunnen worden gebruikt bij het filteren of om gegevens op te halen van het model dat moet worden gebruikt in tekeningen en lijsten. Als u bijvoorbeeld een rapport maakt, vervangt Tekla Structures de attributen die in de rapporttemplate zijn toegevoegd door de bijbehorende waarden van de objecteigenschappen.
Dit attribuut geeft het hoogste niveau weer van een enkel onderdeel, betonelement, merk, onderdeel van een verbinding of een stortobject.

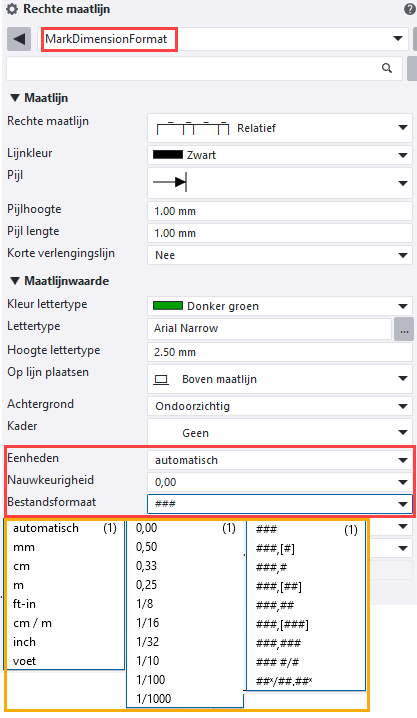

Het hoogste niveau neemt de eenheid en nauwkeurigheid over van het bestand maatlijneigenschappen MarkDimensionFormat.dim. U kunt de in MarkDimensionFormat.dim opgeslagen instellingen wijzigen in het eigenschappenvenster maatlijnen in een opentekening.
Het verschil met N.A.P is alleen van invloed op het attribuut TOP_LEVEL wanneer Locatie door is ingesteld op Modeloorsprong of op het projectbasispunt dat zich in de modeloorsprong bevindt.
U kunt dit attribuut ook als een gebruikersattribuut in onderdeellabels en associatieve opmerkingen gebruiken.
Opmerking:
Dit attribuut geeft de waarde als tekst weer, zodat u bij dit attribuut geen formules kunt gebruiken. Gebruik TOP_LEVEL_UNFORMATTED in plaats daarvan.
