Door de gebruiker gedefinieerde templateattributen

Gebruikersattributen worden in het bestand contentattributes_userdefined.lst gedefinieerd. Standaard bevat dit bestand de meeste van de gebruikersattributen die zichtbaar zijn in de onderdeeleigenschappen.

Als u uw eigen attributen in templates en lijsten wilt gebruiken, moet u een kopie van dit bestand maken en geeft u dit een andere naam. Vervolgens voegt u de vereiste attributen aan het bestand toe.

Het bestand contentattributes_userdefined.lst is onderverdeeld in twee secties:

Een lijst met attribuutnamen en standaardinstellingen:

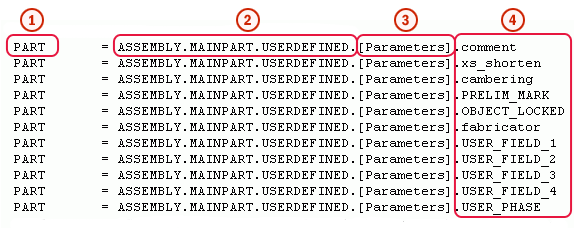

Een lijst met attributen die aan inhoud typen zijn toegewezen:
1. Het inhoud type van de rij in Template Editor
2. De attribuuthiërarchie in Template Editor
3. Aanpasbare opmerkingen zoals de naam van het tabblad in het dialoogvenster met gebruikersattributen
4. De naam van het gebruikersattribuut. Dit moet dezelfde naam zijn als in het bestand objects.inp.

Voorbeeld: Door de gebruiker gedefinieerde templateattributen aan de Template Editor toevoegen

In dit voorbeeld wordt beschreven hoe u uw eigen gebruikersattributen toevoegt aan de boomstructuur met attributen in de Template Editor.

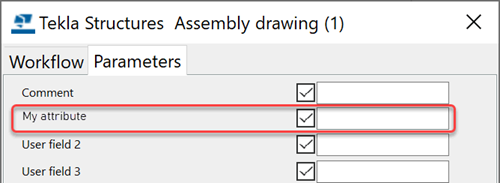

Voeg voordat u begint, uw gebruikersattribuut toe aan het bestand objects.inp. U kunt bijvoorbeeld een attribuut met de naam MY_ATTRIBUTE aan de gebruikerseigenschappen van tekeningen toevoegen.

Open het bestand contentattributes_userdefined.lst met een teksteditor.

Dit bestand bevindt zich standaard in ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings, maar de locatie is in uw omgeving mogelijk anders.
Geef het bestand een omschrijvende naam, bijvoorbeeld MY_contentattributes_userdefined.lst, en sla het op in dezelfde map.
Voeg MY_ATTRIBUTE toe aan de lijst met attribuutnamen en definieer de instellingen als volgt:

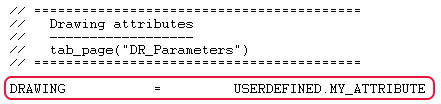

Voeg MY_ATTRIBUTE toe aan de lijst met attributen die aan inhoudstypen zijn toegewezen.

Selecteer het type inhoud in overeenstemming met het object waaraan het attribuut in het bestand is gekoppeldobjects.inp. In dit voorbeeld is het inhoudstype DRAWING. Voeg het attribuut toe in de indeling USERDEFINED.<ATTRIBUTE_NAME>.
Sla de wijzigingen op.
Open het bestand contentattributes.lst met een teksteditor.
Voeg de volgende regel toe aan het bestand:

[INCLUDE MY_contentattributes_userdefined.lst]
Sla de wijzigingen op.

Het attribuut wordt in de boomstructuur van de attributen in de Template Editor weergegeven onder DRAWING > USERDEFINED:

Opmerkingen aan door de gebruiker gedefinieerde templateattributen toevoegen

U kunt uw eigen opmerkingen aan de gebruikersattributen in de attributenstructuur van de Template Editor toevoegen.

Open uw versie van het bestand contentattributes_userdefined.lst.

Bijvoorbeeld: MY_contentattributes_userdefined.lst. Het originelecontentattributes_userdefined.lst-bestand
Scroll naar de lijst met attributen die aan inhoudtypen zijn toegewezen.
Voeg de opmerkingen tussen aanhalingstekens toe achter de attribuutnaam.

Bijvoorbeeld:
Sla de wijzigingen op.

Het commentaar dat u hebt toegevoegd, wordt in de attribuutstructuur in de Template Editor weergegeven:

Voeg hiërarchie aan door de gebruiker gedefinieerde templateattributen toe

U kunt een eigen hiërarchie toevoegen aan de boomstructuur met attributen in de Template Editor.

Attentie:

Gebruikersattributen zijn hoofdlettergevoelig. Let bij het invoeren van de attribuutnaam voor alle tekens goed op het juiste hoofdlettergebruik.

Open uw versie van het bestand contentattributes_userdefined.lst.

Bijvoorbeeld: MY_contentattributes_userdefined.lst. Het originelecontentattributes_userdefined.lst-bestand
Scroll naar de lijst met attributen die aan inhoudtypen zijn toegewezen.
Definieer de hiërarchie tussen vierkante haken, tussen USERDEFINED. en de attribuutnaam.

Bijvoorbeeld:

Opmerking:
Zorg ervoor dat u de punten opneemt achter de haken en tussen de hiërarchieën.
Sla de wijzigingen op.

De nieuwe hiërarchie wordt in de attribuutstructuur weergegeven:
