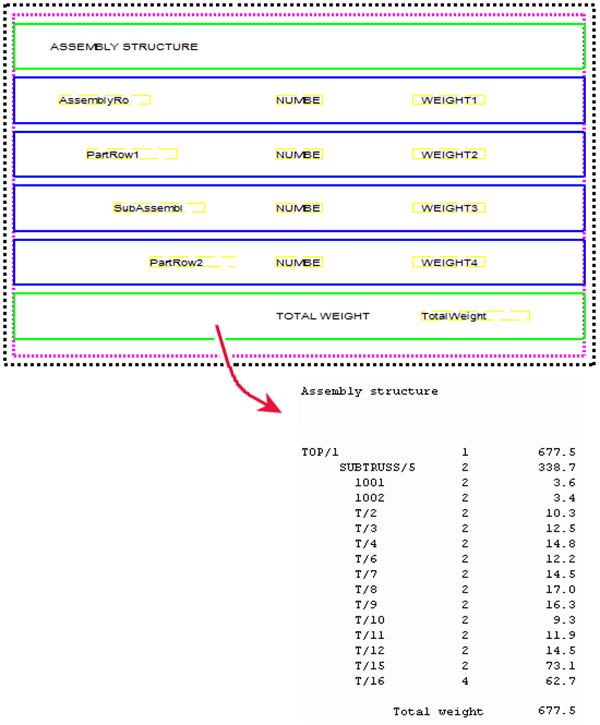

In dit voorbeeld wordt beschreven hoe u een template maakt waarin de hiërarchische structuur van submerken wordt getoond.

1. Klik in het menu Bestand op Editors > Template Editor.
2. Klik in de Template Editor op Bestand > Nieuw.
3. Selecteer Tekstuele Template en klik op OK .
4. Voeg vier nieuwe rows toe aan de template.
   1. Klik om een nieuwe rij toe te voegen op Invoegen > Component > Row.
   2. Selecteer een inhoudstype voor de rij en klik op OK.

      Selecteer voor de eerste en derde rij het MERK-inhoudstype. Selecteer voor de tweede en vierde rij het ONDERDEEL-inhoudtype.

5. Maak de submerkenstructuur voor de template met de pijlknoppen onder Sorteer en tekening volgorde.
   1. Verschuif de tweede en derde rij een niveau omlaag.
   2. Verschuif de vierde row twee niveaus omlaag.



      De structuur moet er nu als volgt uitzien:



6. Voeg waardevelden toe om de vereiste gegevens uit uw Tekla Structures-database op te halen.

   In dit voorbeeld zijn de toegevoegde velden merk- of onderdeelpositie, nummer en gewicht.

   1. Klik op Invoegen > Waarde veld.
   2. Klik op een punt om de locatie van het veld binnen de rij te definiëren.

      Het dialoogvenster Selecteer attribuut is geopend en vraagt u een attribuut voor het Waarde veld te selecteren.

   3. Selecteer een attribuut en klik vervolgens op OK.
7. Pas de opmaak van de template aan. Bijvoorbeeld:
   1. Verschuif objecten om in de afgedrukte lijst de structuur van submerken weer te geven.

      Selecteer het object dat u wilt verplaatsen en sleep het naar de nieuwe positie.

   2. Lijn objecten uit.

      Selecteer de objecten die u wilt uitlijnen, klik met de rechtermuisknop en selecteer vervolgens een uitlijningsoptie. Selecteer bijvoorbeeld Rechts > Uitlijnen.

   3. Voeg een koptekst en een voettekst toe.

      Klik op Invoegen > Component > Page header en Invoegen > Component > Page Footer.

      Voeg de vereiste gegevens toe aan de kop- en voettekst.

8. Sla de template op.
