Een template voor buigingsschema's of vergrote afbeeldingen maken

U kunt de Template Editor gebruiken om buigingsschema's of vergrote afbeeldingen te maken bij wapeningsstaven en gebogen netten en het type informatie beheren dat wordt weergegeven in de buigingsschema's.

  1. Klik in het menu Bestand op Editors > Template Editor.
  2. Klik op Bestand > Nieuw.
  3. Selecteer de Grafische template. Klik vervolgens op OK.
  4. Klik om een nieuwe rij toe te voegen op Invoegen > Component > Row.
  5. Selecteer WAPENINGSSTAAF of WAPENINGSNET als inhoudstype voor de rij.
  6. Voeg waardevelden toe om de vereiste gegevens uit uw Tekla Structures-database op te halen.
    1. Klik op Invoegen > Waarde veld.
    2. Klik op een punt om de locatie van het veld binnen de rij te definiëren.

      Het dialoogvenster Selecteer attribuut is geopend en vraagt u een attribuut voor het Waarde veld te selecteren.

    3. Selecteer een attribuut en klik vervolgens op OK.
  7. Voeg een grafisch veld in bij uw rij met inhoudstype WAPENINGSSTAAF of WAPENINGSNET.
    1. Klik op Invoegen > Grafisch veld...
    2. Klik en sleep met de muis om een kader te tekenen.

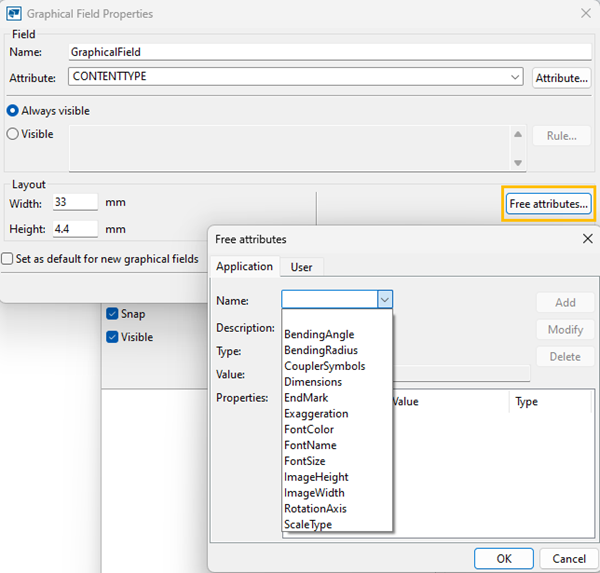

  8. Dubbelklik op het grafische veld om het dialoogvenster Grafisch Veld eigenschappen te openen.
  9. Klik op Vrije attributen en ga naar het tabblad Applicatie.
  10. Selecteer de vereiste buigdiagramattributen.

    U ook de attributen van het buigingsdiagram op het tabblad Gebruiker definiëren. Houd er rekening mee dat als hetzelfde attribuut is ingesteld voor Gebruiker en voor Applicatie, het attribuut Applicatie voorrang heeft.

    Zie "Buigschema-attributen" voor een lijst met attributen en waarden die kunnen worden gebruikt voor buigschema's in templates.

  11. Sla de template op.

Example

Vergrote afbeeldingen automatisch verschalen

Er is in grafische templates een vrij attribuut beschikbaar voor het attribuut PULLOUT die u kunt gebruiken om het schaaltype te definiëren. Als u het vrije attribuut ScaleType op 1 instelt op het tabblad Gebruiker in het dialoogvenster Vrije attributen, dan worden vergrote afbeeldingen verschaald zodat deze binnen de beschikbare ruimte van de X- en de Y-maatlijnen passen. Hierdoor raakt de vorm uit verhouding, maar kleine segmenten zijn eenvoudiger zichtbaar. U kunt dit attribuut ook instellen op het tabblad Applicatie.

Een buigvorm kan er als volgt uitzien als u het vrije attribuut ScaleType niet definieert:

Dezelfde buigvorm die het vrije attribuut ScaleType met waarde 1 gebruikt.

Het uiterlijk van de vergrote afbeeldingen wijzigen

Tekla Structures gebruikt de instellingen in het bestand rebar_config.inp in de systeemmap die door de variabele XS_SYSTEM is gedefinieerd om het uiterlijk van de vergrote afbeeldingen te definiëren. U kunt bijvoorbeeld de kleuren, lijnen, maatlijneenheid, indeling en nauwkeurigheid wijzigen die in vergrote afbeeldingen worden gebruikt. Voor een lijst met instellingen en waarden in rebar_config.inp raadpleegt u Wapeningsinstellingen voor tekeningen (rebar_config.inp).

Buigschema-attributen

Deze tabel biedt een overzicht van de attributen en waarden die gebruikt kunnen worden voor buigschema's in templates.

Attribuut

Standaardwaarde

Beschikbare waarden

FontName

romsim

Beschikbare templatelettertypen

FontSize

2.0

Beschikbare lettertypegroottes

FontColor

1 (zwart)

1 = zwart

2 = rood

3 = heldergroen

4 = blauw

5 = cyaan

6 = geel

7 = magenta

8 = bruin

9 = groen

10 = donkerblauw

11 = bosgroen

12 = oranje

13 = grijs

RotationAxis

2

0 = per venster

1 = per globale Z

2 = per lokale as

ScaleType

0

0 = nee

1 = ja

Als u het vrije attribuut ScaleType instelt op 1 voor het attribuut PULLOUT, worden vergrote afbeeldingen geschaald zodat deze binnen de beschikbare ruimte van de X- en de Y-maatlijnen passen. Hierdoor raakt de vorm uit verhouding, maar kleine segmenten zijn eenvoudiger zichtbaar.

Exaggeration

1

0 = nee

1 = ja

EndMark

1

1 = recht

2 = halve pijl

3 = volledige pijl

Dimensions

1

0 = nee

1 = ja

BendingRadius

0

Toont de buigradius in de vorm van een diameter van de buigrol weer te geven.

0 = nee

1 = ja

BendingAngle

1

0 = nee

1 = ja

ImageWidth

Breedte van het grafische veld vermenigvuldigd met 4.

Aantal pixels

ImageHeight

Hoogte van het grafische veld vermenigvuldigd met 4.

Aantal pixels

CouplerSymbols

1

Toon koppelmof wapening en eindankersymbolen in buigschema's voor wapeningsstaven. Staafkoppelingssymbolen worden weergegeven als de eigenschapswaarde van de CouplerSymbols op 1 is ingesteld en worden uitgeschakeld als 0 wordt ingevoerd. De standaardwaarde is 1.
